Jelajahi 5520426-4 RJ45 Connector, Cat3 8P8C single-port sudut kanan melalui-lubang jack dengan kontak fosfor perunggu dilapisi emas, UL94V-0 rumah,dan suhu operasi -40°C sampai +85°C untuk transmisi sinyal yang andal.

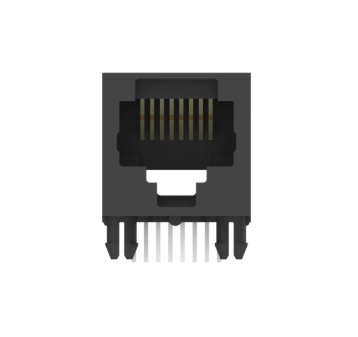

5520426-4 Cat 3 RJ45 Jack adalah kelas premium, single-port jack modular dirancang untuk integrasi papan sirkuit cetak (PCB) yang dapat diandalkan.posisi 8-ini, konektor 8-kontak (8P8C) memberikan kinerja Kategori 3 (Kategori 3), mendukung kecepatan data hingga 0,01 Gb/s (10 Mbps).5520426-4 memastikan daya tahan yang luar biasa, integritas sinyal, dan keandalan pasang untuk telekomunikasi, jaringan, dan aplikasi industri.
| Parameter | Spesifikasi |
|---|---|
| Nomor Bagian | 5520426-4 |
| Jenis Produk Konektor | RJ45 Modular Jack |
| Jenis antarmuka | RJ45 |
| Konfigurasi Pelabuhan | Pelabuhan tunggal (1 × 1) |
| Jumlah Posisi | 8 |
| Jumlah Posisi Terisi | 8 |
| Orientasi PCB Mount | Sudut kanan |
| Profil konektor | Standar |
| Orientasi Kunci | Standar Tekan |
| Kategori Kinerja | Cat 3 |
| Tingkat Data | 00,01 Gb/s (10 Mbps) |
| Nilai arus kontak (maksimal) | 0.2 A / 1.5 A |
| Terlindung | Tidak. |
| Aplikasi Sirkuit | Sinyal |
| Bahan dasar kontak | Fosfor Perunggu |
| Contact Mating Area Plating | Emas (Au), 1,27 μm (50 μin) |
| Kontak Undercoating | Nikel |
| Plating Daerah Akhir PCB | Kaleng |
| Metode Penghentian ke PCB | Melalui Lubang |
| Panjang Pos Penghentian & Ekor | 3.8 mm (0.15 in) |
| Bahan perumahan | PBT yang diisi kaca |
| Warna rumah | Hitam |
| Centerline (Pitch) | 10,02 mm (0,04 inci) |
| Tempat masuk kawin | Masuk sisi |
| Jenis pemasangan konektor | Board Mount / Panel Mount |
| Fitur Panel Mount | Tanpa |
| Jenis Indikator | Tidak ada indikator |
| Ketinggian konektor | 16.2 mm (0.638 in) |
| Ketebalan PCB yang direkomendasikan | 1.57 mm (0.062 in) |
| Jangkauan suhu operasi | -40°C sampai +85°C (-40°F sampai +185°F) |
| Peringkat peradangan UL | UL 94V-0 |
| Pengemasan Jumlah | 152 keping |
| Metode Pengemasan | Kotak & Tray / Paket |
Konektor ditentukan untuk00,01 Gb/s (10 Mbps)aplikasi dan memenuhiKategori 3 (Kategori 3)persyaratan kinerja, membuatnya cocok untuk 10BASE-T Ethernet dan sistem komunikasi suara.
Tidak. 5520426-4 adalahjack RJ45 tanpa pelindungdan tidak termasuk pelindung EMI atau fitur grounding terintegrasi.
Tidak. Konektor ini disediakan tanpa LED status terintegrasi atau lampu indikator.
Kontak kawin menggunakan1.27 μm (50 μin) plating emas di atas plating nikel, memberikan daya tahan yang sangat baik dan ketahanan korosi.
Ketebalan PCB yang direkomendasikan adalah1.57 mm (0.062 inci), yang sesuai dengan konstruksi papan FR-4 standar.
