74990101210 10/100 Base-T RJ45 MagJack Vertikal LED Hijau/Kuning

Deskripsi 74990101210 Jack RJ45 Vertikal:

The 74990101210 WE-RJ45 LAN transformer adalah konektor RJ45 Ethernet single-port 10/100BASE-T dengan magnetik terintegrasi, dirancang untuk konektivitas Fast Ethernet yang andal dalam peralatan jaringan. Fitur ini memiliki desain pemasangan THT vertikal, konfigurasi non-PoE, dan magnetik arus dan tegangan terintegrasi untuk memastikan kopling sinyal yang tepat, penekanan EMI, dan isolasi listrik antara PHY Ethernet dan kabel jaringan.

Magjack beroperasi pada rentang suhu yang diperluas dari −40 °C hingga +85 °C, membuatnya cocok untuk perangkat Ethernet industri, router, switch, dan sistem jaringan tertanam. Ini juga termasuk indikator LED hijau-kuning untuk status tautan dan aktivitas, memungkinkan diagnostik dan pemantauan jaringan yang mudah.

Spesifikasi Utama 74990101210 MagJack:

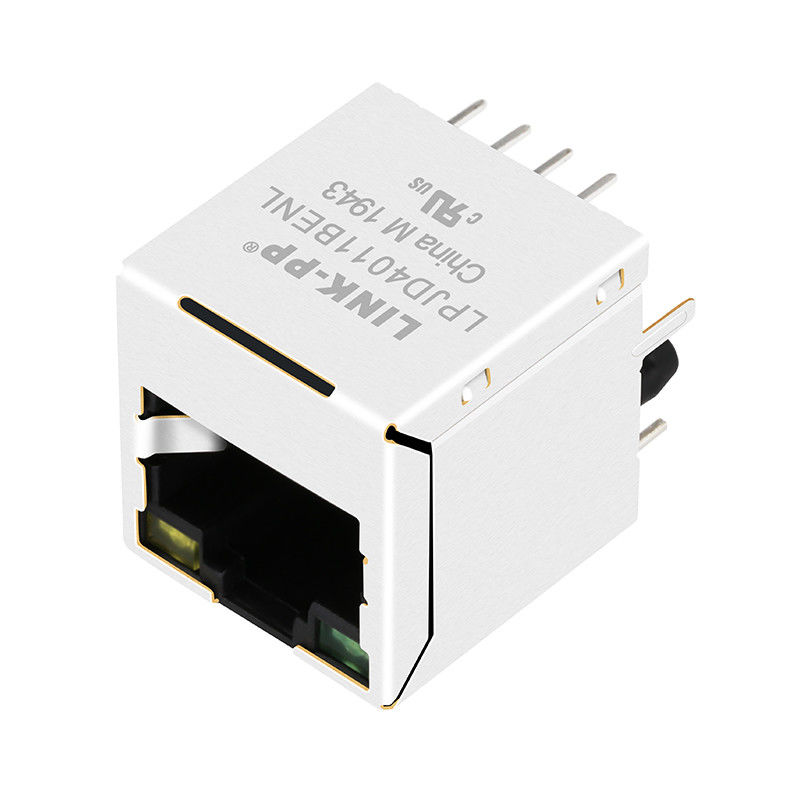

Gambar 74990101210 (LPJD4011BENL)

LPJD4011BENL.pdf

Fungsi dan Fitur 74990101210 WE‑RJ45

1. Magnetik LAN Terintegrasi
74990101210 mengintegrasikan magnetik transformator Ethernet langsung di dalam konektor RJ45, menyediakan isolasi sinyal, pencocokan impedansi, dan penekanan kebisingan antara PHY Ethernet dan kabel jaringan.

2. Mendukung Fast Ethernet 10/100BASE-T
Dirancang untuk komunikasi Ethernet 10/100 Mbps, memastikan transmisi data yang stabil melalui kabel tembaga pasangan terpilin standar seperti Cat5 atau Cat5e.

3. Rentang Suhu Industri
Suhu operasi dari −40 °C hingga +85 °C, membuat konektor cocok untuk peralatan jaringan industri dan lingkungan yang keras.

4. Pemasangan Lubang Tembus Vertikal (THT)
Desain pemasangan PCB vertikal dengan teknologi lubang tembus memberikan stabilitas mekanis yang kuat dan penyolderan yang andal untuk perangkat keras jaringan.

5. LED Tautan dan Aktivitas Terintegrasi
Termasuk indikator LED hijau-kuning yang memberikan umpan balik visual yang jelas untuk status tautan dan aktivitas jaringan, membantu para insinyur mendiagnosis kondisi koneksi dengan cepat.

6. Desain Non-PoE
Dioptimalkan untuk aplikasi Ethernet standar tanpa Power over Ethernet, menyederhanakan desain sirkuit dan meningkatkan keandalan dalam sistem non-PoE.

7. Optimalisasi EMI dan Integritas Sinyal
Magnetik terintegrasi membantu mengurangi interferensi elektromagnetik (EMI) dan mempertahankan integritas sinyal yang tinggi, memastikan kinerja jaringan yang konsisten.

Detail Konektor RJ45 Vertikal:
