Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: LPJK9093AONL
Dokumen: LPJK9093AONL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/25K
Harga: $0.5-$2.1
Kemasan rincian: Baki
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: TT, Net30/60/90 hari
Menyediakan kemampuan: 500K/Bulan
Nomor bagian: |
LPJK9093AONL |
Jenis Produk: |
Konektor RJ45 10GBASE-T |
Merek yang Kompatibel: |
Detak |
Jumlah port: |
1x1 |
Memalangi: |
Ke atas |
Kecepatan Data: |
10GBASE-T |
PoE: |
PoE++ |
Opsi LED: |
Dengan |
Tab EMl: |
Dengan |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran suhu pengoperasian: |
0°C hingga +70°C |
Nomor bagian: |
LPJK9093AONL |
Jenis Produk: |
Konektor RJ45 10GBASE-T |
Merek yang Kompatibel: |
Detak |
Jumlah port: |
1x1 |
Memalangi: |
Ke atas |
Kecepatan Data: |
10GBASE-T |
PoE: |
PoE++ |
Opsi LED: |
Dengan |
Tab EMl: |
Dengan |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran suhu pengoperasian: |
0°C hingga +70°C |

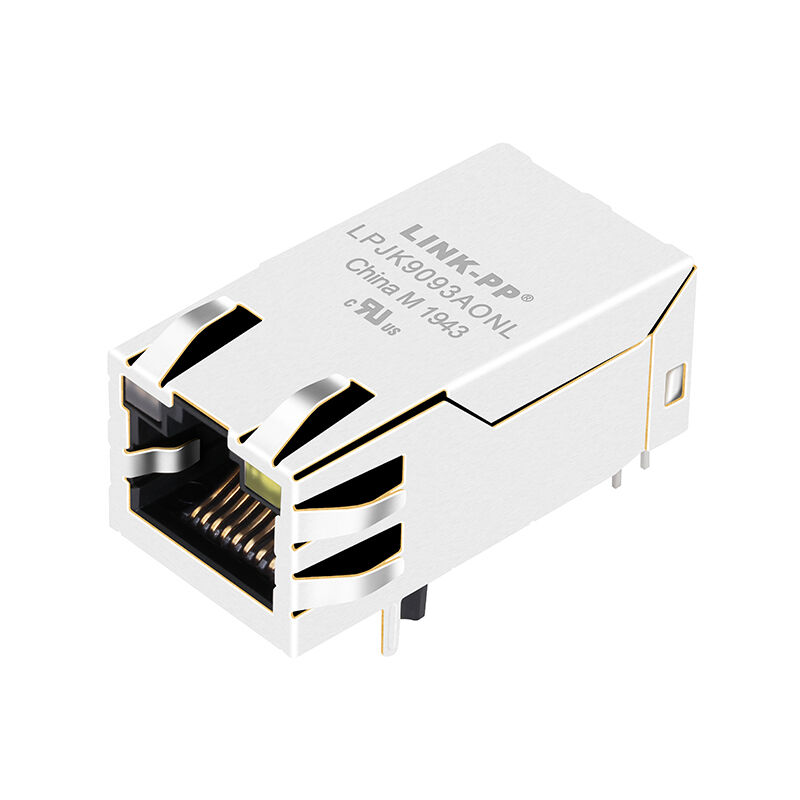

LPJK9093AONL adalah konektor 10G Base-T PoE++ RJ45 dengan magnetik terintegrasi, port 1x1, desain lubang sisi, dukungan 802.3bt, 180μH OCL,dan indikator LED Oranye & Hijau/Kuning untuk aplikasi Ethernet bertenaga tinggi.
| Kategori | Spesifikasi | Rincian |
|---|---|---|
| Konfigurasi Umum & Mekanis | Produsen | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| Nomor Bagian | LPJK9093AONL | |
| Jenis konektor | RJ45 Jack dengan Magnetik Terintegrasi | |
| Jumlah Pelabuhan | 1×1 (Port Tunggal) | |
| Inti per Pelabuhan | 8 | |
| Jumlah Posisi / Kontak | 10P8C | |
| Kecepatan Ethernet | 10G Base-T | |
| Tipe pemasangan | Melalui Lubang (THT) | |
| Sudut pemasangan PCB | Masuk sisi (sudut kanan 90°) | |
| Orientasi Kunci | Tab UP | |
| Tab EMI Perisai | Termasuk (Dengan Tab) | |
| Dimensi (L × W × H) | 32.50 mm × 16.60 mm × 13.50 mm (1.280" × 0.654" × 0.531") | |
| Karakteristik Listrik & Magnetik (@25°C) | Protokol penerapan | Ethernet (PoE++) |
| Rasio putaran (RX/TX) | 1CT: 1CT (± 2%) | |
| Induktansi (OCL) | 180 μH MIN @ 100 kHz, 0,1 Vrms | |
| Rating PoE | 1.0A MAX @ 57VDC Kontinyu (IEEE 802.3bt Selaras) | |
| Tes isolasi hipot | 1500 Vrms | |
| Kerugian Penempatan | -3,0 dB MAX @ 100 kHz; -1,0 dB MAX @ 1~100 MHz; -3,0 dB MAX @ 100 ~ 500 MHz |
|
| Kembali Kerugian | -22 dB MIN @ 1~100 MHz; -22 + 18,27 × LOG ((f/100) dB @ 100 ~ 500 MHz |
|
| Swara lintas | -28 dB MIN @ 1~100 MHz; -19 dB MIN @ 100 ~ 500 MHz |
|
| CDMR | -30 dB MIN @ 1 ~ 250 MHz; -22 dB MIN @ 250 ~ 500 MHz |
|
| Bahan & Pelapisan | Bahan perumahan | Termoplastik, UL 94V-0 |
| Bahan dasar kontak / perisai | Paduan tembaga | |
| Perlengkapan Perisai | Nikel | |
| Contact Mating Area Plating | Emas 6μ" MIN (Fleksibel 15μ" / 30μ") | |
| Spesifikasi LED | LED kiri (Bi-Color) | Oranye / Hijau |
| LED hijau | Pin 20 (+), Pin 19 (-), Panjang gelombang 565 nm | |
| LED oranye | Pin 20 (-), Pin 19 (+), Panjang gelombang 610 nm | |
| LED kanan | Kuning | |
| LED kuning | Pin 18 (+), Pin 17 (-), Panjang gelombang 585 nm | |
| Tegangan ke depan (VF) | 1.8V ~ 2.6V @ 20mA | |
| arus kebocoran terbalik (IR) | 10 μA MAX @ VR = 5V | |
| Pedoman Lingkungan & Pemanasan | Jangkauan suhu operasi | 0°C sampai +70°C |
| Suhu Soldering Gelombang | 265°C maksimal selama 5 detik | |
| Kepatuhan RoHS | Memenuhi RoHS (2011/65/EC) | |
| Kepatuhan Standar IEEE | IEEE 802.3bt (PoE++) | |
| Pengakuan UL | UL File No. E484635 |
LINK-PP LPJK9093AONL adalah konektor 10G Base-T RJ45 status aktif premium yang dirancang untuk memenuhi tuntutan ekstrim jaringan kecepatan tinggi dan daya tinggi modern.Dengan magnetik terintegrasi dan PoE++ yang kuat (IEEE 802).3bt) kemampuan, ini 1x1 port melalui-lubang jack aman memberikan hingga 1.0A terus menerus arus pada 57VDC.
Dirancang dengan konfigurasi sisi-masuk (sudut kanan 90 °), orientasi "Latch Up", dan tab perisai EMI terintegrasi, LPJK9093AONL adalah solusi utama untuk modem LAN-on-Motherboard (LOM), SOHO,switch perusahaan, dan peralatan telekomunikasi generasi berikutnya yang membutuhkan kinerja 10 Gigabit Ethernet yang sempurna.
Konektor LPJK9093AONL PoE++ RJ45struktur sudut kanan sisi masukmendukung tata letak papan yang kompak dan integrasi panel depan yang efisien.mengikatorientasi menyederhanakan penempatan dan retensi dalam produk jaringan, sementaraTab Perisai EMImeningkatkan kekebalan dalam lingkungan listrik yang bising.
Konektor LPJK9093AONL PoE++ RJ45 biasanya digunakan dalam:
LPJK9093AONL adalah konektor 10G Base-T RJ45 dengan magnetik terintegrasi yang dirancang untuk aplikasi PoE++ Ethernet seperti switch, router, access point, dan perangkat jaringan SOHO.
Ya, mendukung IEEE 802.3bt PoE++ dengan maksimum arus 1.0A pada 57VDC.
Ya, dirancang untuk transmisi Ethernet kecepatan tinggi 10G Base-T.
Ini menggunakan lubang melalui, sisi-masuk, sudut kanan gaya pemasangan.
Ya, termasuk LED berwarna oranye/hijau dan LED kuning untuk indikasi status.
