Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: HX5084NLT
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 10 buah
Harga: $0.57
Kemasan rincian: Pita & Gulungan
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: L/C,D/A,D/P,T/T,Western Union
Menyediakan kemampuan: 5kk/bulan
P/N: |
HX5084NLT |
Kecepatan jaringan: |
10/100/1000Base-T (Gigabit Ethernet) |
Konfigurasi Port: |
Pelabuhan Tunggal (1x1) |
Suhu Operasional: |
−40°C hingga +85°C (Kelas Industri) |
Tipe Pemasangan: |
Perangkat Mount Surface (SMD) |
Induktansi Sirkuit Terbuka (OCL): |
Minimal 350 µH |
Tegangan isolasi: |
Minimal 1500 VRMS |
Standar jaringan: |
spesifikasi IEEE 802.3 |
P/N: |
HX5084NLT |
Kecepatan jaringan: |
10/100/1000Base-T (Gigabit Ethernet) |
Konfigurasi Port: |
Pelabuhan Tunggal (1x1) |
Suhu Operasional: |
−40°C hingga +85°C (Kelas Industri) |
Tipe Pemasangan: |
Perangkat Mount Surface (SMD) |
Induktansi Sirkuit Terbuka (OCL): |
Minimal 350 µH |
Tegangan isolasi: |
Minimal 1500 VRMS |
Standar jaringan: |
spesifikasi IEEE 802.3 |

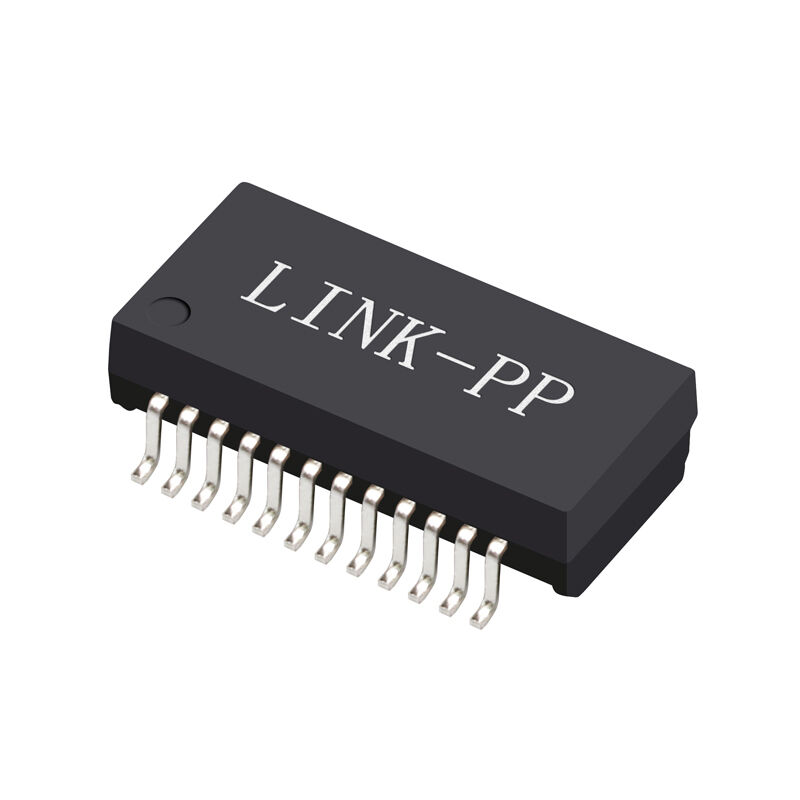

HX5084NLT adalah transformer LAN kelas industri 1000Base-T port tunggal dengan rasio 1:1, rentang suhu yang luas, dan kepatuhan IEEE 802.3 untuk desain Ethernet yang kuat.
HX5084NLT adalah standar industri, handal Single-Port Gigabit Ethernet (1000Base-T) LAN Transformer yang dirancang untuk aplikasi mount permukaan (SMD / SMT).Dirancang untuk menahan lingkungan yang keras, memiliki kisaran suhu operasi industri dari -40°C sampai +85°C.
Sesuai sepenuhnya dengan spesifikasi IEEE 802.3, modul magnetik rasio 1: 1 ini adalah solusi yang terbukti untuk memastikan integritas sinyal yang kuat dan isolasi listrik yang unggul.Hal ini banyak diadopsi oleh insinyur untuk digunakan dalam sistem kontrol industri, router perusahaan, switch jaringan, dan motherboard telekomunikasi yang terkena suhu ekstrim.
Karakteristik listrik berikut berlaku pada+25°C kecuali ditentukan lain.
| Parameter | Spesifikasi |
|---|---|
| Suhu operasi | -40°C sampai +85°C |
| Rasio berputar | 11 ± 2% |
| Polaritas | Per skematik |
| Kerugian Penempatan | 100 kHz: -1,2 dB maksimal; 1 ̇125 MHz: -0,2 − 0,002·f^1,4 dB maksimal |
| Kehilangan pengembalian (Z OUT = 100 OHM ± 15%) | 0.1·40 MHz: −16 dB min; 40·100 MHz: −10 + 20·LOG10 ((f/80 MHz) dB min |
| Induktansi (OCL), Sisi Media | 350 μH menit |
| Kondisi pengujian OCL | 100 kHz, 100 mVrms, dengan bias DC 8 mA |
| Crosstalk, Saluran Tetangga | 1 MHz: -50 dB min; 10 ‰ 100 MHz: -55 + 22·LOG10 (f/10) dB min |
| Rasio Penolakan Mode Umum | 2 MHz: -50 dB min; 30 ‰ 200 MHz: -15 + 20·LOG10 (f/200) dB min |
| Isolasi Input-Output | 1500 VRMS menit @ 60 detik |
HX5084NLT dirancang untuk produksi volume tinggi dan keandalan jangka panjang.
HX5084NLT sangat cocok untuk sistem Ethernet yang membutuhkan magnetik yang kompak, andal, dan kelas industri.
Aplikasi umum meliputi:
Untuk insinyur produk dan tim pengadaan, HX5084NLT menonjol karena menggabungkankompatibilitas 1000Base-T standardenganketahanan suhu industridanKenyamanan pemasangan SMTItu membuatnya sangat berguna dalam desain di mana papan ruang terbatas tetapi keandalan tidak dapat dikompromikan.
Kehilangan pengembalian yang kuat, crosstalk, dan kinerja penolakan mode umum membantu mendukung transmisi sinyal yang bersih,sementara 1500 VRMS rating isolasi menambahkan lapisan tambahan perlindungan untuk integrasi sistem.
Ya. HX5084NLT dirancang untuk1000Base-T Gigabit Ethernetaplikasi dan memenuhiIEEE 802.3spesifikasi.
Kisaran suhu operasi adalah-40°C sampai +85°C, sehingga cocok untuk lingkungan industri dan suhu tinggi.
Ya, itu adalahTransformer LAN permukaan-mount (SMT), yang mendukung perakitan PCB otomatis dan tata letak kompak.
Ya, HX5084NLT adalahRoHS sesuai.
Isolasi input-output adalah1500 VRMS minimal selama 60 detik.
