Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: RoHS
Nomor model: L834-1K1T-S7
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 65/780 buah
Harga: $0.6-$1.0
Kemasan rincian: Pita & Gulungan （65X12=780）
Waktu pengiriman: 3-5 hari
Syarat-syarat pembayaran: D/A,D/P
Menyediakan kemampuan: 5kk/bulan
Jenis Produk: |
Gigabit RJ45 MagJack |
P/N: |
L834-1K1T-S7 |
Kecepatan: |
1000base-t |
Warna LED: |
YG/G |
Konfigurasi Port: |
Tab ke bawah |
Profil tinggi: |
Pesawat tengah |
Tab EMI: |
Ya |
Sesuai Roh: |
Ya |
Jenis Produk: |
Gigabit RJ45 MagJack |
P/N: |
L834-1K1T-S7 |
Kecepatan: |
1000base-t |
Warna LED: |
YG/G |
Konfigurasi Port: |
Tab ke bawah |
Profil tinggi: |
Pesawat tengah |
Tab EMI: |
Ya |
Sesuai Roh: |
Ya |

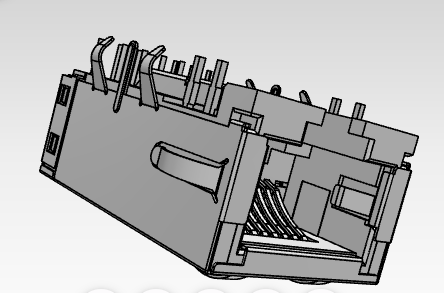

Bel Fuse L834-1K1T-S7 adalah MagJack premium berkinerja tinggi yang dirancang untuk aplikasi Gigabit Ethernet (1000BASE-T). Dirancang untuk desain terbatas ruang, konektor RJ45 1x1, Tab Bawah, Profil Rendah / Bidang Tengah ini dilengkapi magnet terintegrasi yang mengurangi jejak PCB, meningkatkan integritas sinyal, dan memastikan kepatuhan EMI yang kuat.
Dilengkapi dengan LED Kuning-Hijau/Hijau (YG/G) internal untuk indikasi status jaringan yang jelas dan tab EMI yang kuat untuk perlindungan kebisingan yang unggul, L834-1K1T-S7 sangat andal untuk jaringan perusahaan, telekomunikasi, dan aplikasi komputasi industri. Ini sepenuhnya sesuai dengan RoHS dan diakui UL.
Jika Anda sedang mencari aMagJack 1000BASE-T 1x1konektor dengan tapak kompak dan fungsi magnetik terintegrasi,L834-1K1T-S7menawarkan keseimbangan praktis antara kinerja dan kesederhanaan desain.
MagJack ini sangat berguna ketika Anda membutuhkan:
| Spesifikasi | Nilai |
|---|---|
| Nomor Bagian Produsen | L834-1K1T-S7 |
| Jenis Produk | MagJacks (ICM) |
| Jumlah Pelabuhan | 1 × 1 (Port Tunggal) |
| Kecepatan Ethernet | 1000BASE-T (Gigabit Ethernet) |
| Konfigurasi Pelabuhan | Tab Bawah |
| Profil Tinggi | Profil Menengah / Rendah (NanoJack) |
| Indikator LED | Ya (YG/G – Kiri: Hijau, Kanan: Dua Warna Kuning & Hijau) |
| Peringkat PoE | Non-PoE |
| Tipe Pemasangan | Melalui Lubang Mount (THT) |
| Suhu Operasional | 0°C hingga +70°C (Kelas Komersial) |
| Tab EMI | Ya |
| OCL (Induktansi Sirkuit Terbuka) | 350µH Min. (@ 100kHz, 100mV, Bias DC 8mA) |
| Tegangan Isolasi (HIPOT) | 1500 Vrms (Sesuai IEEE 802.3) |
| Pelapisan Kontak | Emas Keras 30 Mikro-inci |
| Sesuai RoHS | Ya |
| Sertifikasi | Diakui UL (#E196366 & E169987), Sesuai FCC |
| Aplikasi | Peralatan Jaringan Gigabit Ethernet |
| Perangkat Khas | Sakelar, Router, Perangkat Ethernet Industri, Sistem Tertanam, Peralatan Jaringan |
| Magnetik Terintegrasi | Ya |
| Perisai | RJ45 terlindung dengan Tab EMI |
| Tipe Konektor | RJ45 MagJack dengan Magnet Terintegrasi |
| Standar Ethernet | IEEE 802.3ab 1000BASE-T |
| Pemasangan PCB | Penyolderan Melalui Lubang |
| Kepatuhan Lingkungan | RoHS, Bebas Timah |
| Ketersediaan Komersial | Cocok untuk OEM, ODM, dan Desain Pengganti |
| Parameter | Kondisi Uji / Rentang Frekuensi | Spesifikasi |
|---|---|---|
| Jaringan yang Didukung | — | Gigabit Ethernet (4 Saluran: TP1, TP2, TP3, TP4) |
| Rasio Ternyata | Semua 4 Saluran | 1CT : 1CT ±2% |
| Induktansi Sirkuit Terbuka (OCL) | 100kHz, 100mVrms, Bias DC 8mA (0°C hingga +70°C) | 350µH MENIT |
| Kerugian Penyisipan | 0,1MHz – 1MHz | -1.1dB MAKS |
| 1MHz – 65MHz | -0,5dB maks | |
| 65MHz – 100MHz | -0,8dB maks | |
| 100MHz – 125MHz | -1.2dB MAKS | |
| Kembali Kerugian (MIN @ 100Ω ±15%) | 0,5MHz – 40MHz | -18dB MENIT |
| 40MHz – 100MHz | -12 + 20LOG(f/80MHz) dB MENIT | |
| Penolakan CM ke CM | 100kHz – 100MHz | -30dB MENIT |
| Penolakan CM ke DM | 100kHz – 100MHz | -35dB MENIT |
| pembicaraan silang | 1MHz – 100MHz | -30dB MENIT |
| Tegangan Isolasi (HIPOT) | 100% Produksi Diuji (Sesuai IEEE 802.3) | 1500Vrms |
ItuMagJack L834-1K1T-S7cocok untuk berbagai perangkat berkemampuan Ethernet, termasuk:
L834-1K1T-S7 MagJack adalah modul konektor terintegrasi 1000BASE-T 1x1 dengan LED YG/G, desain tab-down, tinggi profil rendah, tab EMI, pemasangan melalui lubang, dan kepatuhan RoHS.
L834-1K1T-S7adalah aMagJack (ICM)dirancang untukEthernet Gigabit 1000BASE-Taplikasi dengan aKonfigurasi port 1X1.
Ya. ItuMagJack L834-1K1T-S7termasukLED YG/Guntuk indikasi status port.
Tidak. Bagian ini dinilai sebagaiNon-PoE.
Ini menggunakan apemasangan melalui lubangdesain.
Ya, ituL834-1K1T-S7adalahSesuai RoHS.
