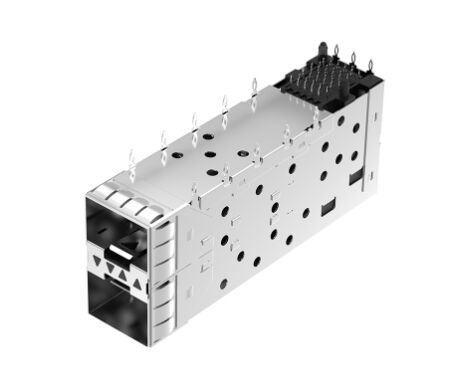

LP21BC01101 2x1 SFP+ Konektor Sangkar Dengan LightPipe Dan Pegas EMI

PeraturanLP21BC01101 SFP+ Cageadalah2x1 port stacked SFP+ cage connector assemblydirancang untuk kompak, hardware jaringan kecepatan tinggi yang membutuhkan integritas sinyal yang dapat diandalkan, perlindungan EMI yang kuat, dan keselarasan optik / transceiver panel depan yang efisien.Dukungan pipa cahaya,Penutup PCB dengan lubang melalui pers-fit, danEMI spring, kandang ini sangat cocok untuk peralatan jaringan modern di mana stabilitas mekanik dan kinerja tingkat papan penting.

Menurut gambar, bagian ini adalah2x1 SFP+ konektor kandangdengandua port ditumpuk, menjadikannya solusi praktis untuk desain yang sadar ruang yang masih membutuhkan konektivitas dual-port. Struktur kandang dan desain yang berfokus pada EMI membantu mendukung operasi stabil di lingkungan yang menuntut.

Spesifikasi Teknis 2x1 SFP+ Cage Connector

LP21BC01101 SFP+ Cage Drawing - RECOMMENDED PCB Layout

Fitur dan Manfaat Utama

• Kinerja data kecepatan tinggi:Dioptimalkan untuk kecepatan data hingga16 Gb/s, mendukung standar SFP+ untuk aplikasi bandwidth tinggi.
• Pipa lampu terintegrasi:Fitur-fitur lampu terintegrasi untuk indikasi status visual yang jelas dan real-time dari aktivitas pelabuhan, merampingkan pemantauan sistem.
• Perlindungan EMI yang lebih baik:DilengkapiEMI Springsuntuk penangkapan interferensi elektromagnetik terkemuka di industri, memastikan integritas sinyal di lingkungan yang bising.
• Desain Tumpuk Menghemat Ruang:PeraturanKonfigurasi port 2x1memaksimalkan kepadatan port pada PCB, memungkinkan desain peralatan jaringan yang lebih kompak.
• Penghentian Press-Fit tanpa solder:Menggunakan metode penetapan lubang untuk pemasangan yang mudah, andal, dan dapat diulang pada papan sirkuit cetak.
• Daya tahan industri:Dianjurkan untuk rentang suhu operasi yang luas-40°C sampai +85°C, cocok untuk lingkungan kelas komersial dan industri.

SFP + Cage Connector Aplikasi khas

LP21BC01101 SFP + kandang dirancang untuk sektor keandalan tinggi, termasuk:

• Infrastruktur Jaringan:Enterprise switch, high-speed router, dan hub.
• Pusat Data:Storage Area Networks (SAN), server, dan Network Attached Storage (NAS).
• Telekomunikasi:Stasiun dasar, peralatan transportasi optik, dan akses broadband.
• Komputer Industri:Sistem akuisisi data berkecepatan tinggi dan Ethernet industri.

FAQ tentang LP21BC01101 2x1 SFP+ Cage

LP21BC01101 SFP+ Cage dibangun untuk insinyur dan perancang sistem yang membutuhkan solusi kandang SFP+ 2-port berkecepatan tinggi yang kompak, sadar EMI, dengan pemasangan PCB yang andal dan kompatibilitas pipa cahaya.

1Apa itu LP21BC01101?

LP21BC01101 adalah2x1 dipasang SFP + konektor kandang perakitandirancang untuk aplikasi jaringan berkecepatan tinggi.

2Apakah LP21BC01101 mendukung pipa lampu?

Ya. model ini ditentukandengan pipa cahayadukungan.

3Berapa kecepatan data maksimum?

Yang ditentukankecepatan data maksimum adalah 16 Gb/s.

4Metode terminasi apa yang digunakan?

Ini menggunakanperlengkapan pers lubang tembusterminasi ke papan sirkuit cetak.

5Apakah itu termasuk heat sink?

Tidak, model ini ditentukantanpa heat sink.

6Fitur EMI apa yang digunakan?

Tipe fitur penahanan EMI adalahEMI spring.
