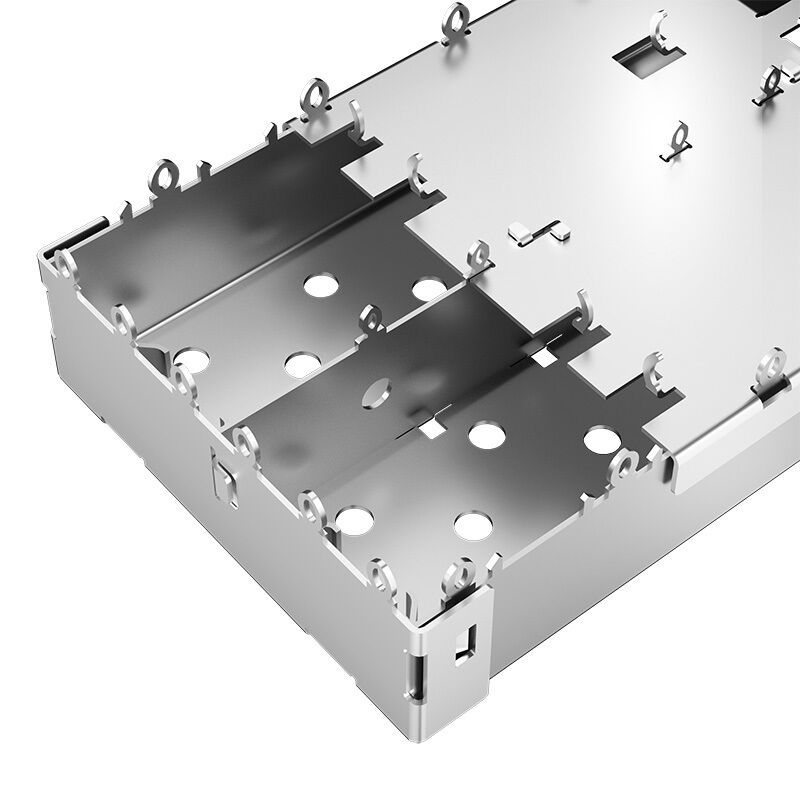

LP12AC02000B Dual-Port 1x2 Tekan Fit SFP Cage Tanpa Lightpipes


LP12AC02000B adalah 1x2 press fit SFP cage dengan EMI jari pegas, konstruksi paduan tembaga nikel plated, 4Gb / s standar SFP kompatibilitas, tidak ada heatsink,dan kemasan baki untuk integrasi port transceiver optik kompak.

LP12AC02000B 1x2 SFP Cage Dengan EMI Spring Finger Overview

LP12AC02000B adalah1x2 standar SFP kandang dengan EMI desain spring finger shielding, dikembangkan untuk aplikasi antarmuka transceiver optik kompak yang dapat disambungkan yang membutuhkan retensi mekanik yang andal, kontinuitas grounding yang stabil,dan penekanan interferensi elektromagnetik yang ditingkatkan.

Dibuat daripaduan tembaga bernikeldan dirancang denganPenutupan pin yang sesuai dengan press fit, kandang SFP dual-port ini menawarkan kinerja pemasangan PCB yang tahan lama sambil menyederhanakan perakitan otomatis skala besar.Jari-jarinya yang terintegrasi EMI meningkatkan kontak konduktif antara kandang dan panel bezel, membantu mengurangi kebocoran EMI port depan dalam perangkat keras komunikasi.

DenganKecepatan aplikasi maksimum yang direkomendasikan 4Gb/s,Tidak ada lampu,tidak ada heatsink terintegrasi, dan lebarKisaran suhu operasi -55°C sampai +105°C, LP12AC02000B sangat cocok untuk papan telekomunikasi, konverter media serat, perangkat Ethernet industri,dan peralatan uplink optik SFP standar di mana efisiensi ruang dan stabilitas perisai diperlukan.

Spesifikasi 1x2 Press Fit SFP Cage

LP12AC02000B SFP CageMenggambarPerencanaan PCB yang direkomendasikan

Parameter Mekanis & Desain

LP12AC02000B diproduksi dengan kontrol dimensi yang tepat untuk memastikan penyelarasan sisipan yang stabil dan kompatibilitas yang dapat diandalkan dengan platform perangkat keras profesional:

• Tinggi komponen:9.75 mm
• Lebar komponen:28.75 mm
• Panjang keseluruhan perakitan:50.00 mm
• Diameter lubang konektor:Ø0,95 ± 0,05 mm (12 posisi), Ø1,05 ± 0,05 mm (18 posisi)
• Perisai EMI:Jari-jari pegas EMI terintegrasi memberikan kontak bezel konduktif terus menerus untuk penekanan elektromagnetik yang lebih baik
• Aplikasi PCB:Direkomendasikan untuk aplikasi PCB satu sisi dengan zona penghindaran komponen yang ditunjuk
• Toleransi Umum:X ± 0.20, XX ± 0.15, XXX ± 0.10

LP12AC02000B 1x2 SFP Cage Detail kemasan

Untuk memastikan konsistensi dimensi dan perlindungan mekanis selama penyimpanan, penanganan internal, dan transportasi massal,LP12AC02000B disediakan dalam kemasan bak industri standar yang cocok untuk produksi OEM dan manajemen gudang.

• Jenis kemasan:Pengemasan Tray
• Jumlah per Tray:28 PCS
• Konfigurasi Tray Stack8 Piring yang Terlapisi
• Jumlah total per kotak:224 PCS
• Orientasi Tray:Rotasi 180° bergantian untuk meningkatkan stabilitas stacking
• Ukuran Kotak Luar:340 mm (L) × 265 mm (W) × 200 mm (H)

This packaging arrangement helps minimize deformation risk of the EMI spring structure during shipment while improving counting efficiency and production line material control for volume assembly environments.
