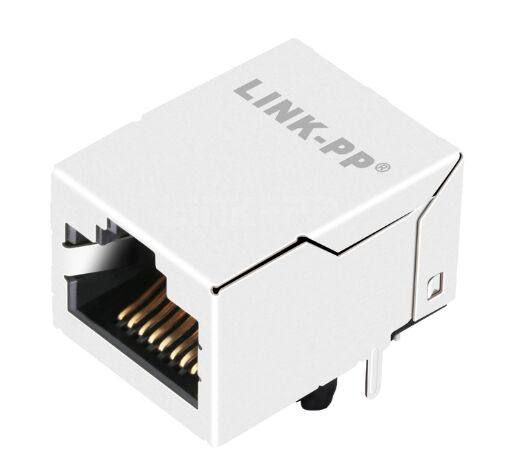

LPJE501DNL 1x1 Melalui Lubang RJ45 Modular Jack Tanpa Magnetik


LPJE501DNL adalah jack modular port tunggal 8P8C RJ45 tanpa magnetik terintegrasi, menampilkan tab up kunci, tidak ada LED, sudut kanan sisi masuk, melalui lubang pemasangan,dan konstruksi tertutup untuk aplikasi Ethernet industri 10/100/1000 Base-T.


LPJE501DNL 8P8C RJ45 Modular JackFitur

1. Single Port 8P8C Standar Ethernet Antarmuka

LPJE501DNL menggunakan arsitektur RJ45 8-posisi 8-kontak universal, kompatibel dengan sistem kabel Ethernet utama untuk transmisi jaringan 10/100/1000 Base-T.

2. Melalui lubang PCB Mount untuk kekuatan industri

Dibandingkan dengan konektor SMT yang rapuh, pin solder melalui lubang memberikan resistensi kekuatan penyisipan yang lebih kuat dan keandalan solder jangka panjang yang lebih baik di bawah getaran.

3. Corpus konektor terlindung untuk kontrol EMI

Perisai kuningan dengan pelapis timah membantu mengurangi gangguan elektromagnetik, terutama dalam:

• papan kontrol industri,
• terminal komunikasi,
• peralatan pergantian,
• pemasangan listrik yang bising.

4. Kompatibilitas Desain Magnetik Eksternal

Karena tidak ada trafo yang terintegrasi ke dalam tubuh jack, insinyur dapat mengoptimalkan:

• penempatan transformator isolasi LAN,
• pilihan mode common choke,
• strategi perlindungan tegangan tinggi,
• PHY melacak manajemen impedansi.

5. Ketahanan suhu yang luas

Diatur dari -40 °C sampai +85 °C, cocok untuk perangkat keras jaringan komersial dan industri.

Spesifikasi Teknis

LPJE501DNL Single Port RJ45 Konektor Gambar

Mengapa Insinyur Memilih RJ45 Jack Tanpa Magnet

Ketika memilih konektor Ethernet PCB, banyak desainer tidak membutuhkan jack magnet terintegrasi yang terlalu besar.

• profil konektor bagian bawah,
• struktur internal yang lebih sederhana,
• mengurangi biaya BOM,
• kebebasan transformer khusus,
• dan lebih mudah sinyal routing di sekitar sirkuit LAN khusus.

LPJE501DNL dikembangkan khusus untuk jenis arsitektur motherboard Ethernet ini.

Keuntungan Utama Teknik


1Tidak ada Magnetik Terintegrasi.

• memungkinkan kebebasan desain trafo eksternal / tersedak
• cocok untuk tata letak PHY Ethernet khusus


2. Perlindungan Metal Housing

• meningkatkan penekanan EMI
• membantu menjaga stabilitas sinyal di peralatan industri


3. Melalui Lubang THT Mounting

• perekat PCB yang lebih kuat daripada jack modular SMT
• ideal untuk lingkungan penempatan kabel berulang


4. Tab Up + Sisi Masuk Sudut Kanan

• Kompatibilitas kandang horizontal standar
• akses panel belakang RJ45 yang mudah


5. Tidak ada Desain LED

• panel depan yang lebih bersih
• mengurangi kompleksitas komponen internal

Pertanyaan yang Sering Diajukan Tentang LPJE501DNL RJ45 Modular Jack

1Apa artinya "tanpa magnetik terintegrasi"?

Ini berarti konektor RJ45 tidak mengandung transformer isolasi Ethernet atau common mode choke di dalam bodi jack. Komponen magnetik tersebut dirancang secara terpisah pada PCB.

2. Apakah LPJE501DNL cocok untuk Gigabit Ethernet?

Ya, mendukung aplikasi jaringan 10/100/1000 Base-T Ethernet.

3Apakah LPJE501DNL dilindungi?

Ya, menggunakan perlengkapan berlapis tembaga untuk meningkatkan ketahanan EMI.

4Apakah LPJE501DNL termasuk indikator LED?

Tidak, versi ini dirancang tanpa LED.

5Apakah LPJE501DNL kompatibel dengan YKU-8208ENL?

Ya, digunakan secara luas sebagai pengganti yang kompatibel secara mekanik dan listrik.
