0826-1A1T-23-F 1000BASE-T 1X1 RJ45 Magnetik Terintegrasi Tab Up

Karakteristik Elektrikal 0826-1A1T-23-F RJ45 MagJack

Spesifikasi LED

LED Kiri

• Warna: Kuning
• Tegangan Maju: 2.1V tip. pada IF = 20mA
• Panjang Gelombang Dominan: 590nm tip. pada IF = 20mA

LED Kanan

• Warna: Hijau
• Tegangan Maju: 2.2V tip. pada IF = 20mA
• Panjang Gelombang Dominan: 570nm tip. pada IF = 20mA

0826-1A1T-23-F Gigabit RJ45 Magnetik Terintegrasi Spesifikasi Mekanis

Gambar 0826-1X2T-23-F

1. Datasheet 0826-1A1T-23-F - Skematik

2. Datasheet 0826-1A1T-23-F - JEJAK PCB YANG DIREKOMENDASIKAN

Aplikasi Modul Konektor Terintegrasi (ICM)

0826-1A1T-23-F sangat cocok untuk berbagai peralatan jaringan dan telekomunikasi, termasuk:

• Kartu Antarmuka Jaringan (NIC)
• Sakelar dan Router Ethernet Industri
• Set-Top Box dan Gateway Media
• Sistem Tertanam dan Komputer Papan Tunggal (SBC)
• Hub IoT dan Papan Induk Server

Fitur & Manfaat Utama

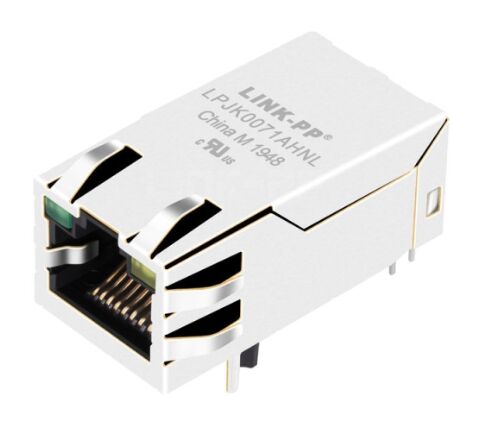

0826-1A1T-23-F RJ45 MagJack adalah konektor magnetik terintegrasi 1x1 yang ringkas yang dirancang untuk aplikasi Ethernet 1000BASE-T. Dibangun untuk transmisi sinyal yang stabil, kinerja EMI yang kuat, dan pemasangan tingkat papan yang andal, MagJack ini adalah pilihan praktis untuk peralatan jaringan yang membutuhkan konektor RJ45 profil standar through-hole dengan magnetik terintegrasi.

Menampilkan LED kuning/hijau, orientasi port tab-up, dan tab EMI, 0826-1A1T-23-F mendukung desain port Ethernet yang efisien sambil membantu menyederhanakan tata letak dan perakitan PCB. Dengan kepatuhan RoHS dan rentang suhu operasi 0°C hingga +70°C, ini sangat cocok untuk berbagai produk jaringan komersial.

• Kinerja Gigabit: Sepenuhnya dioptimalkan untuk kecepatan Ethernet 1000BASE-T.
• Magnetik Terintegrasi: Menghilangkan kebutuhan akan magnetik diskrit pada PCB, mengurangi jejak dan meningkatkan integritas sinyal.
• Perlindungan EMI Unggul: Dilengkapi dengan tab EMI yang komprehensif untuk memastikan grounding sasis dan mengurangi radiasi.
• LED Status Terintegrasi: Menampilkan konfigurasi LED Hijau/Kuning untuk diagnostik visual langsung status tautan dan aktivitas.
• Isolasi yang Ditingkatkan: 100% diuji produksi untuk Hipot (Tegangan Isolasi) untuk mematuhi persyaratan IEEE 802.3 yang ketat.
• Sesuai RoHS: Sepenuhnya memenuhi standar lingkungan untuk manufaktur elektronik bebas timbal.

FAQ 0826-1A1T-23-F RJ45 MagJack

1. Untuk apa 0826-1A1T-23-F digunakan?

Ini digunakan untuk antarmuka Ethernet 1000BASE-T yang memerlukan konektor RJ45 dengan magnetik terintegrasi.

2. Apakah 0826-1A1T-23-F memiliki LED?

Ya. Ini termasuk LED kuning/hijau untuk indikasi status.

3. Apa tipe pemasangannya?

Ini menggunakan desain pemasangan through-hole untuk pemasangan PCB yang stabil.

4. Apakah 0826-1A1T-23-F sesuai dengan RoHS?

Ya, ini sesuai dengan RoHS.

5. Berapa rentang suhu operasinya?

Rentang suhu operasi adalah 0°C hingga +70°C.
