Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: LPJG4801GENL
Dokumen: LPJG4801GENL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000
Harga: $0.95
Kemasan rincian: 50pcs/tray, 1200pcs/karton
Waktu pengiriman: di kapal stok hari ini
Syarat-syarat pembayaran: TT, Net30/60/90 hari
Menyediakan kemampuan: 4600K.PCS/Bulan
Nomor Bagian: |
LPJG4801GENL |
Jumlah port: |
1x1 |
Memalangi: |
Turun |
Kecepatan Data: |
1000base-t |
PoE: |
Non |
Opsi LED: |
Dengan |
Tab EMl: |
Dengan |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran suhu pengoperasian: |
-40°C hingga +85°C |
Nomor Bagian: |
LPJG4801GENL |
Jumlah port: |
1x1 |
Memalangi: |
Turun |
Kecepatan Data: |
1000base-t |
PoE: |
Non |
Opsi LED: |
Dengan |
Tab EMl: |
Dengan |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran suhu pengoperasian: |
-40°C hingga +85°C |

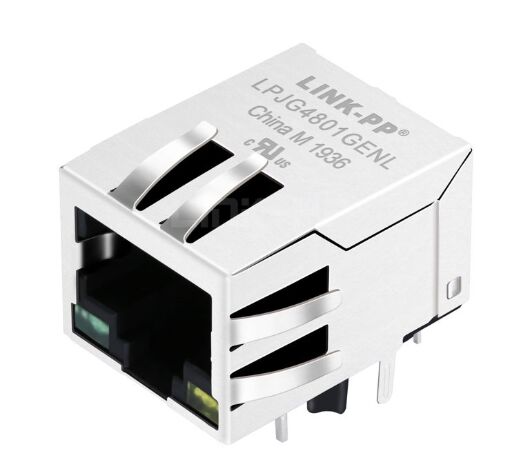

LPJG4801GENL adalah konektor RJ45 magnetik port tunggal dengan LED hijau/kuning, kait tab-bawah, tab EMI, dan dukungan 10/100/1000 Base-T untuk desain Ethernet non-PoE.
| Item | Spesifikasi |
|---|---|
| Nomor Suku Cadang | LPJG4801GENL |
| Jenis Konektor | Magnetic Jack / Konektor Betina RJ45 |
| Jumlah Port | Port 1x1 |
| Kecepatan | 10/100/1000 Base-T |
| Jenis Pemasangan | Through Hole |
| Orientasi | 90° Sudut Kanan, Entri Samping |
| Kait | Bawah |
| Opsi LED | Hijau/Kuning |
| Perisai | Tab EMI Dengan Dukungan Perisai |
| Rentang Suhu | -40°C hingga +85°C |
| Ukuran Paket | 21,25 mm × 15,93 mm × 13,30 mm (P × L × T) |
| Item | Spesifikasi |
|---|---|
| Rasio Putaran | TX = 1CT:1CT, RX = 1CT:1CT |
| Induktansi | 350 µH min @ 100 kHz, 100 mV, 8 mA bias DC |
| Insertion Loss | 1~100 MHz: -1,0 dB maks |
| Return Loss | 1~30 MHz: -18 dB min; 30~60 MHz: -16 dB min; 60~80 MHz: -12 dB min; 80~100 MHz: -10 dB min |
| Crosstalk | 1~30 MHz: -40 dB min; 30~60 MHz: -35 dB min; 60~100 MHz: -30 dB min |
| Common Mode Rejection | 1~50 MHz: -40 dB min; 50~150 MHz: -30 dB min |
| Tegangan Isolasi | 1500 Vrms |
| Suhu Operasi | -40°C hingga +85°C |
LPJG4801GENL dirancang khusus untuk transmisi data berkecepatan tinggi di berbagai sektor:
LPJG4801GENL adalah Magnetic RJ45 Jack (MagJack) terintegrasi berkinerja tinggi yang dirancang untuk aplikasi Gigabit Ethernet. Menggabungkan perlindungan EMI superior dengan daya tahan kelas industri, konektor 10/100/1000 Base-T ini adalah solusi ideal untuk antarmuka jaringan yang membutuhkan jejak ringkas tanpa mengorbankan integritas sinyal.Dengan orientasi Sudut Kanan 90° dan pemasangan PCB Entri Samping, konektor ini direkayasa untuk integrasi yang mulus ke dalam router, PC industri, dan peralatan telekomunikasi.T1. Untuk apa LPJG4801GENL digunakan?
Digunakan sebagai konektor RJ45 magnetik terintegrasi untuk port Ethernet 10/100/1000 Base-T dalam desain jaringan non-PoE.T2. Apakah LPJG4801GENL menyertakan LED?Ya. Produk ini terdaftar dengan opsi LED hijau/kuning.T3. Apakah LPJG4801GENL adalah konektor through-hole?Ya. LINK-PP mencantumkan tipe pemasangan sebagai through hole.
Mendukung -40°C hingga +85°C.
