Konektor PoE+ RJ45 LPJG4926-7HENL dengan Magnetik Terintegrasi 1000Base-T

1×1 1000Base-T RJ45 MagJack dengan magnetik terintegrasi, dukungan PoE+ (802.3at), LED tautan/aktivitas, dan pelindung EMI penuh. Terdaftar UL, –40°C hingga +85°C.

LPJG4926-7HENL 1000BASE-T PoE+ Magjack Gambaran Umum

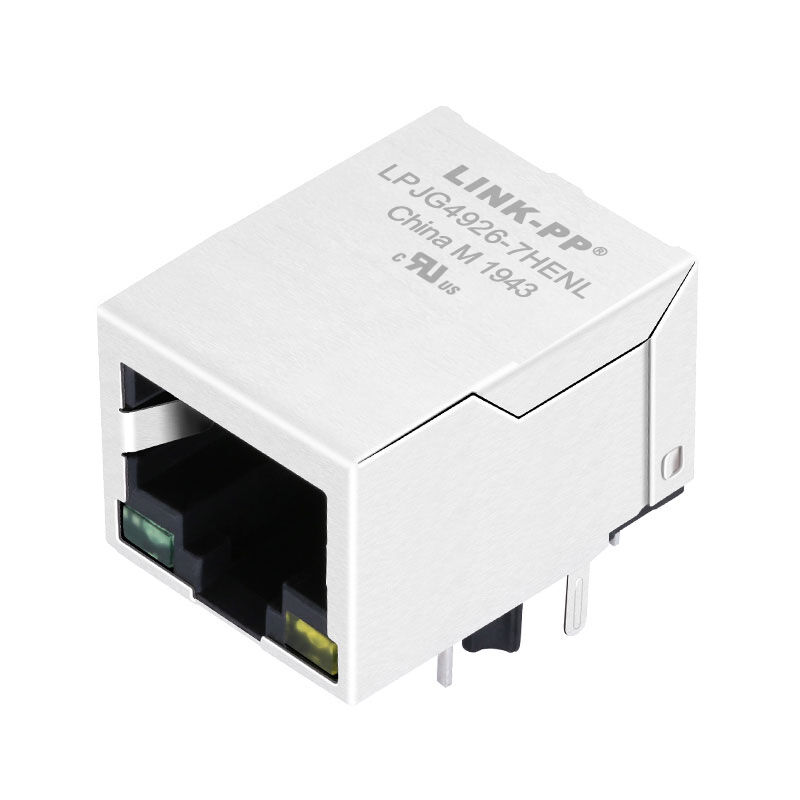

LINK-PP LPJG4926-7HENL adalah RJ45 MagJack (10P8C) port tunggal (1×1) yang kokoh yang mengintegrasikan transformator magnetik di dalam konektor. Mendukung Gigabit Ethernet (1000Base-T) dan memenuhi standar IEEE 802.3at PoE+. Dibangun sesuai spesifikasi industri, bersertifikat UL dan sesuai RoHS/REACH, serta beroperasi pada suhu –40°C hingga +85°C. Dengan LED tautan/aktivitas hijau/kuning bawaan dan pelindung logam penuh, MagJack ini memberikan data berkecepatan tinggi dan daya (hingga 57 V, 720 mA per port) yang stabil melalui satu kabel, menjadikannya ideal untuk switch, router, PC industri, meter pintar, dan aplikasi jaringan atau PoE lainnya.

Magnetik terintegrasi LPJG4926-7HENL (transformator dan choke) meningkatkan integritas sinyal dan menekan interferensi elektromagnetik (EMI). Menyematkan magnetik di dalam jack menghilangkan kebutuhan akan komponen terpisah, menghemat ruang PCB dan meningkatkan keandalan. Desain ini menghasilkan kehilangan penyisipan yang rendah dan penolakan mode umum yang tinggi, memastikan sinyal Gigabit Ethernet yang jernih bahkan di lingkungan yang bising.

Fitur Utama

• Magnetik Terintegrasi (MagJack): Transformator Ethernet internal dan choke memberikan pelindung EMI dan keandalan sinyal yang unggul. Desain terintegrasi penuh ini menyederhanakan tata letak papan dan mengurangi jumlah komponen PCB.
• Dukungan Gigabit & PoE+ 1000Base-T: Mendukung kecepatan data hingga 1 Gbps dan mematuhi IEEE 802.3at (PoE+) untuk pengiriman daya. Memungkinkan perangkat seperti kamera IP dan telepon VoIP diberi daya langsung melalui kabel (57 V, 720 mA) tanpa adaptor daya eksternal.
• LED Tautan/Aktivitas: LED ganda (kiri = hijau, kanan = kuning) menunjukkan status tautan dan aktivitas jaringan, membantu diagnosis cepat dan verifikasi instalasi.
• Pelindung Penuh & Perlindungan EMI: Housing logam dan magnetik tertanam menghasilkan "pelindung EMI yang ditingkatkan, meningkatkan integritas koneksi dan keandalan sinyal". Hal ini membuat konektor tahan terhadap interferensi di lingkungan industri dan telekomunikasi.
• Daya Tahan Industri: Pemasangan through-hole (THT) dengan kait menghadap ke bawah memastikan koneksi yang aman. Dinilai untuk operasi –40°C hingga +85°C dan sertifikasi UL File E484635, memenuhi standar kualitas dan keselamatan yang ketat.

Spesifikasi Konektor PoE+ RJ45 LPJG4926-7HENL

Spesifikasi Listrik

Dengan menggabungkan kecepatan Gigabit, daya PoE+, dan magnetik dalam satu modul, LPJG4926HENL menyediakan solusi RJ45 siap pakai yang meningkatkan kualitas sinyal dan menyederhanakan desain Ethernet. Pembangunannya kelas industri dengan LED dan dukungan suhu lebar memberikan kinerja yang andal untuk aplikasi jaringan berkecepatan tinggi dan power-over-Ethernet.

Datasheet Konektor RJ45 LPJG4926-7HENL

Informasi Mekanis dan Material

LPJG4926-7HENL dibangun dengan material dan detail produksi yang tahan lama yang mendukung penggunaan yang dapat diandalkan dalam perangkat keras Ethernet:

• Housing: Termoplastik PBT + 30% G.F, UL94V-0
• Bahan Kontak: Perunggu Fosfor C5210R-EH, ketebalan 0.35mm
• Pin: Kuningan C2680R-H, ketebalan 0.35mm
• Pelindung: SUS 201-1/2H, ketebalan 0.2mm
• Pelapisan Kontak: Emas minimal 15 mikrodalam di area kontak
• Siklus Penyisipan: Minimal 750, maksimal lebih dari 5000
• Suhu Ujung Solder Gelombang: 250°C selama 5 detik
• Sertifikasi UL: Nomor File E484635

FAQ tentang Magnetik Konektor RJ45 LPJG4926-7HENL Konektor RJ45 LPJG4926-7HENL dengan Magnetik Terintegrasi

adalah pilihan yang andal bagi para insinyur dan produsen yang membutuhkan 1000Base-T PoE+ MagJack yang ringkas, terlindung, dan berkinerja tinggi. Dengan kinerja listrik yang kuat, konstruksi yang tahan lama, dan dukungan aplikasi yang luas, sangat cocok untuk desain produk Ethernet modern.1. Apa itu konektor RJ45 dengan magnetik terintegrasi?Konektor RJ45 dengan magnetik terintegrasi menggabungkan jack Ethernet dan komponen magnetik menjadi satu bagian. Desain ini membantu menyederhanakan tata letak PCB, mengurangi jumlah komponen, dan meningkatkan efisiensi perakitan.

2. Apakah LPJ4013EDNL cocok untuk aplikasi PoE+?

Ya. LPJ4013EDNL dirancang untuk

PoE+

dan mendukung persyaratan IEEE 802.3at.3. Untuk apa LPJG4926-7HENL digunakan?Digunakan dalam peralatan Ethernet 1000Base-T yang memerlukan konektor RJ45 dengan magnetik terintegrasi, terutama dalam aplikasi PoE+.

4. Apakah konektor ini mendukung 1000Base-T?

Ya. LPJ4013EDNL adalah konektor RJ45

1000Base-T

dengan magnetik terintegrasi.5. Apakah konektor ini terlindung?Ya, ini adalah desain

terlindung

RJ45 MagJack.6. Metode pemasangan apa yang digunakannya?Menggunakan pemasangan

through-hole (THT)

dan mendukung perakitan solder gelombang.
