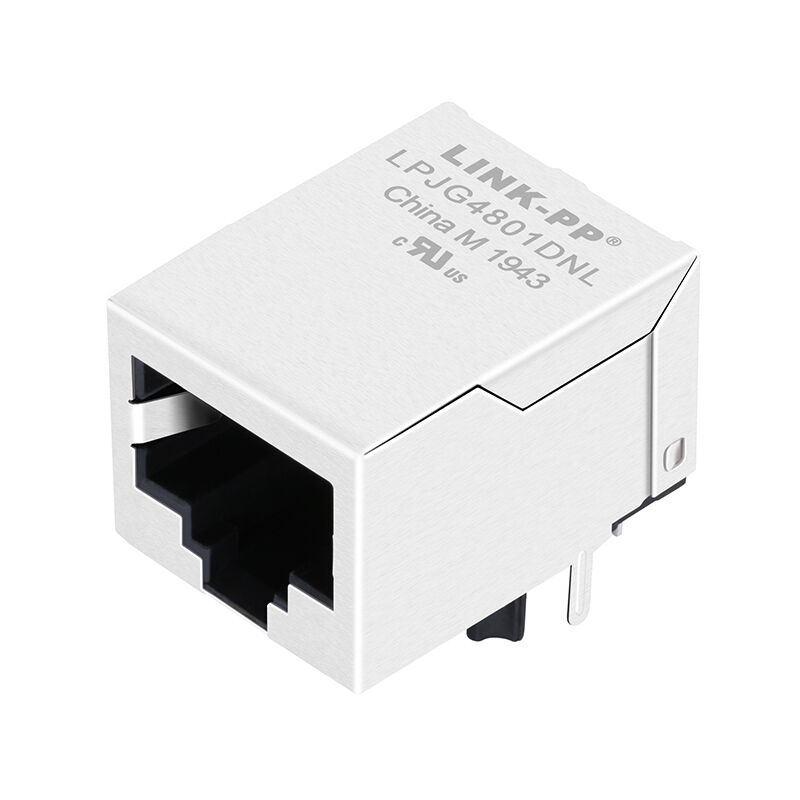

LPJG4801DNL 1000Base-T Magnetic RJ45 Connector Tanpa LED

LPJG4801DNL 1000Base-T RJ45 connector dengan magnet terintegrasi adalah kinerja tinggi RJ45 MagJack yang dirancang untuk aplikasi Gigabit Ethernet. Direkayasa untuk integritas sinyal yang stabil, integrasi PCB yang ringkas, dan keandalan industri, konektor ini mengintegrasikan magnetik langsung ke dalam port RJ45—menghilangkan kebutuhan akan transformator eksternal.

Ini banyak digunakan dalam:

• Peralatan jaringan SOHO (modem ADSL)
• LAN-on-Motherboard (LOM)
• Sakelar dan hub Ethernet

Jika Anda merancang port Gigabit Ethernet tanpa persyaratan LED dan pegas EMI, LPJG4801DNL adalah solusi yang hemat biaya dan andal.

LPJG4801DNL 1x1​ RJ45 MagJack Kunci Spesifikasi

• Nomor Suku Cadang: LPJG4801DNL
• Jenis Produk: Konektor RJ45 dengan Magnet Terintegrasi (RJ45 MagJack)
• Kecepatan Data: 1000Base-T (Gigabit Ethernet)
• Konfigurasi Port: 1×1
• Jenis Pemasangan: Through Hole (THT)
• Penyolderan: Kompatibel dengan Solder Gelombang
• Jenis Kait: Bawah
• Dukungan PoE: Non-PoE
• LED: Tidak disertakan
• Jari Pegas EMI: Tidak disertakan
• Suhu Operasi: -40°C hingga +85°C

Spesifikasi Elektrikal

Parameter ini memastikan kinerja Gigabit Ethernet yang andal di lingkungan jaringan berkecepatan tinggi.

Desain Mekanik & Tata Letak PCB Konektor RJ45 Magnetik LPJG4801DNL

Dimensi Konektor RJ45

• Desain port 1×1 yang ringkas
• Dioptimalkan untuk tata letak PCB dengan kepadatan tinggi

Tata Letak PCB yang Direkomendasikan

• Jejak THT Standar
• Kompatibel dengan solder gelombang (250°C / 5s)
• Dirancang untuk perakitan otomatis

Bahan dan Kualitas Pembuatan

LPJG4801DNL dibuat menggunakan bahan kelas industri:

• Rumah: PBT + 30% Serat Kaca (UL94V-0)
• Kontak: Perunggu Fosfor
• Pin: Kuningan
• Pelindung: Baja Tahan Karat SUS 304
• Pelapisan Emas: ≥6 mikron

Ini memastikan daya tahan, ketahanan korosi, dan stabilitas listrik jangka panjang.

Mengapa Memilih RJ45 MagJack dengan Magnet Terintegrasi?

1. Desain PCB yang Disederhanakan

Desain Ethernet tradisional memerlukan transformator eksternal. LPJG4801DNL mengintegrasikan magnetik, mengurangi:

• Jumlah komponen
• Jejak PCB
• Kompleksitas desain

2. Peningkatan Integritas Sinyal

Dengan magnet bawaan, konektor memastikan:

• Pencocokan impedansi yang lebih baik
• EMI yang berkurang
• Transmisi Gigabit yang stabil

3. Optimalisasi Biaya

• Lebih sedikit komponen eksternal
• Biaya perakitan lebih rendah
• Siklus produksi lebih cepat

Cara Memilih RJ45 MagJack yang Tepat

Saat memilih konektor RJ45 1000Base-T dengan magnet terintegrasi, pertimbangkan:

1. Persyaratan Kecepatan Data: 10/100 vs 1000Base-T
2. Persyaratan LED: LPJG4801DNL: Tanpa LED (desain hemat biaya)
3. Perlindungan EMI: Tanpa pegas EMI → cocok untuk desain berpelindung
4. Dukungan PoE: Model ini non-PoE
5. Rentang Suhu: Industri: -40°C hingga +85°C

FAQ Tentang LPJG4801DNL RJ45 MagJack

1. Apa itu konektor RJ45 dengan magnet terintegrasi?

Ini adalah konektor yang menggabungkan antarmuka RJ45 + transformator + sirkuit penyaringan menjadi satu modul.

2. Apakah LPJG4801DNL mendukung PoE?

Tidak, model ini dirancang untuk aplikasi non-PoE.

3. Bisakah digunakan di Gigabit Ethernet?

Ya, sepenuhnya mendukung jaringan 1000Base-T sesuai dengan IEEE 802.3.

4. Mengapa memilih konektor RJ45 tanpa LED?

• Biaya lebih rendah
• Konsumsi daya berkurang
• Cocok untuk sistem internal atau tertanam

Kesimpulan: Apakah LPJG4801DNL RJ45 MagJack yang Tepat untuk Anda?

LPJG4801DNL 1000Base-T RJ45 MagJack adalah pilihan yang sangat baik jika Anda membutuhkan:

• ✔ Kinerja Gigabit Ethernet yang andal
• ✔ Magnet terintegrasi untuk desain yang disederhanakan
• ✔ Dukungan suhu industri
• ✔ Solusi hemat biaya tanpa LED dan pegas EMI

Bagi para insinyur dan pembeli yang mencari konektor RJ45 yang stabil, ringkas, dan siap produksi, LPJG4801DNL memberikan nilai yang kuat.
