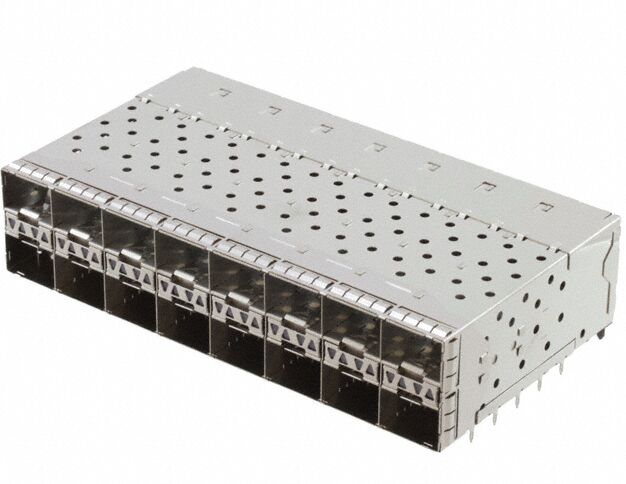

763527002 2x8 SFP+ Cage ditumpuk dengan Inner 2 Port Lightpipes

763527002 Gambaran Umum Kandang SFP+ yang ditumpuk

Peraturan763527002 Kandang SFP+ yang ditumpukadalahkonektor sudut lurus, dipasang melalui lubangdengan320 sirkuit dan pitch 0,80mm, dirancang untukTata letak PCB kompak. ItuArsitektur ditumpuk 2 baris (2x8 port)meningkatkan kepadatan pelabuhan secara signifikan sambil mempertahankan aliran udara dan kinerja termal yang optimal.

Denganpipa lampu internal terintegrasi, konektor mendukungindikasi status visual yang jelas, meningkatkan efisiensi pemantauan sistem di lingkungan dengan jumlah pelabuhan yang tinggi.

Spesifikasi Teknis 763527002 2x8 SFP+ Cage

Fitur & Manfaat Utama

1. Kapadatan Pelabuhan Tinggi (2x8 Konfigurasi)

• 16 port SFP+ dalam jejak kompak
• Ideal untukSwitch pusat data dan perangkat agregasi

Aku tidak tahu.

2Desain Perisai EMI yang ditingkatkan

• Terintegrasigasket EMI logammengurangi gangguan sinyal
• MemastikanTransmisi data kecepatan tinggi yang stabil

Aku tidak tahu.

3. Inner Lightpipe Integrasi

• 2 port pipa cahaya bagian dalamuntuk indikasi LED
• Meningkatkandiagnostik jaringan dan efisiensi pemeliharaan

Aku tidak tahu.

4. Performa Berkecepatan Tinggi Siap

• DukunganAplikasi 10G/25G SFP+
• Dioptimalkan untukkehilangan sinyal rendah dan keandalan tinggi

5. Desain Mekanis yang Kuat

• 100 siklus kawin daya tahan
• Amanmekanisme pengunciuntuk retensi modul yang stabil

763527002 Gambar

763527002 Gambar - Dimensi

763527002 Gambar - Perencanaan PCB yang direkomendasikan

763527002 Gambar - Rincian


Materi & Plating Rincian dari 763527002 Molex Cage

Bahan Berkualitas Tinggi untuk Keandalan

• Kandang: Nikel Perak (0,25 mm tebal)
• Perumahan: LCP yang diisi kaca (UL 94V-0, tahan suhu tinggi)
• Terminal: Kuningan Timah
• Pipa lampu: Polikarbonat (jelas, UL 94V-0)
• Rumah pipa lampu: Seng

Pelapisan Lanjutan untuk Integritas Sinyal

• Daerah kontak:≥ 0,76 μm Emas di atas Nikel
• Penghentian:Mat Tin di atas Nikel
• Lightpipe Housing: Nikel atas tembaga plating

Cara Memilih Kandang SFP+ yang Tepat

Saat memilih kandang SFP+, pertimbangkan hal berikut:

1Persyaratan kepadatan pelabuhan

• Desain 2x8 ditumpuk sangat ideal untukPCB dengan ruang terbatas

Aku tidak tahu.

2. Kinerja Perisai EMI

• Pilihdesain gasket logamuntuk lingkungan frekuensi tinggi

3Stabilitas Termal & Mekanis

• Memastikan dukungan materialsuhu operasi tinggi

4. Konfigurasi Lightpipe

• Pipa cahaya dalaman sangat ideal untukdesain panel depan yang kompak

Aku tidak tahu.

5. Kompatibilitas

• Memverifikasi kompatibilitas denganmodul SFP+ standar dan tata letak PCB
