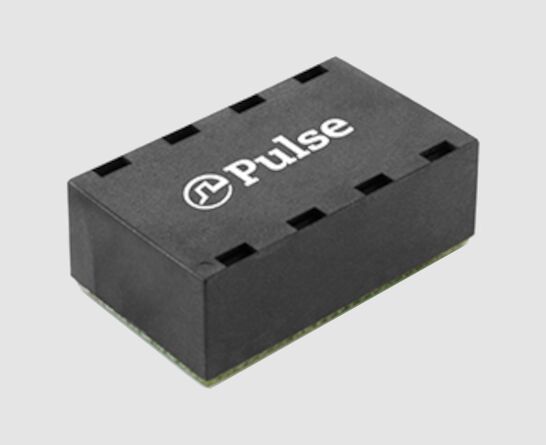

HX5401NL 30w 4P PoE LAN Transformer 4 Port 1000BASE-T BGA Magnetics

Denyut nadiHX5401NLadalahTransformer PoE LAN quad-portdirancang untuk1000BASE-T Ethernetaplikasi yang membutuhkan kopling sinyal yang stabil, isolasi tinggi, dan integrasi papan kompak.Rasio putaran 1CT:1CT,Tegangan isolasi 1500 VAC, danDukungan 4P PoE hingga 30W, HX5401NL dibangun untuk insinyur yang merancang peralatan jaringan gigabit yang dapat diandalkan, perangkat yang mendukung PoE, dan antarmuka Ethernet kepadatan tinggi.

Untuk pembeli mencariLembar data HX5401NL, referensi skematik, rincian paket, atau spesifikasi listrik, halaman ini memberikan ringkasan teknik yang jelas untuk membantu Anda menilai kompatibilitas dan desain yang cocok dengan cepat.

Fitur utama HX5401NL 30W 4P PoE LAN Magnetics

• Dirancang untuk 1000BASE-T Ethernet
• Arsitektur magnetik quad-port
• Rasio putaran 1CT:1CT
• Tegangan isolasi 1500 VAC
• Dukungan 4P PoE hingga 30W max
• Gaya pemasangan BGA bump grid array
• RoHS-6 sesuai
• Kisaran suhu operasi: -40°C sampai +85°C

HX5401NL cocok untuk perangkat keras jaringan yang kompak di mana integritas sinyal, keandalan termal, dan kompatibilitas PoE semuanya penting.

Spesifikasi HX5401NL

Lembar data HX5401NL

Pulse HX5401NL Data Sheet Schematic

Pulse HX5401NL Layout PCB Data Sheet

HX5401NL Ringkasan Kinerja Listrik

HX5401NL dirancang untukKinerja Gigabit Ethernetdengan karakteristik listrik yang dibutuhkan oleh antarmuka LAN modern. Menurut parameter yang diberikan, bagian ini menawarkan:

• Kerugian penempatan:1.5 dB maksimal dari 1 ‰ 100 MHz
• Kehilangan laba:dioptimalkan pada 1 ‰ 100 MHz
• Rasio penolakan modus umum (CMMR):penekanan yang kuat di berbagai rentang frekuensi utama
• Transceiver:dikontrol untuk integritas sinyal multi-saluran
• Pengelolaan daya PoE:4P PoE hingga 30W max

Nilai-nilai ini penting karena transformator PoE LAN harus melakukan lebih dari sekadar lulus data.Mereka harus mempertahankan kualitas sinyal sambil mengelola pengiriman daya dan kinerja EMI dalam antarmuka Ethernet yang kompak.

Parameter Listrik Rincian

1. Kerugian Penempatan

1 ̊100 MHz: 1,5 dB maksimal

Kerugian penyisipan yang rendah membantu menjaga kualitas sinyal dalam desain 1000BASE-T.Hal ini sangat penting dalam sistem Ethernet di mana margin terbatas dan stabilitas link tergantung pada transmisi bersih melalui tahap magnetik.

2Kembali Kerugian

• 1 ̊30 MHz: -18 dB min
• 40 MHz: -16 dB min
• 50 MHz: -14 dB min
• 60~80 MHz: -11 dB min
• 100 MHz: -10 dB menit

Kehilangan pengembalian menunjukkan seberapa baik transformator mempertahankan pencocokan impedansi di seluruh pita operasi.Kehilangan pengembalian yang lebih baik mendukung keandalan tautan dan mengurangi refleksi yang dapat menurunkan kinerja Ethernet.

3. CMMR

• 3060 MHz: -32 dB min
• 80-100 MHz: -25 dB min
• 125 MHz: -19 dB min

Aku tidak tahu.

Penolakan modus umum sangat penting dalam magnetik Ethernet karena membantu menekan kebisingan yang dapat mempengaruhi integritas sinyal, terutama di lingkungan industri yang bising atau jaringan kepadatan tinggi.

4. Crosstalk

• 30 MHz: -44 dB min
• 60 MHz: -37 dB min
• 100 MHz: -33 dB min

Aku tidak tahu.

Low crosstalk penting dalam desain quad-port karena beberapa saluran ditempatkan dekat satu sama lain pada PCB. HX5401NL ditujukan untuk desain yang membutuhkan kinerja yang stabil di semua port.

Mengapa Gaya Pemasangan BGA Penting

HX5401NL menggunakanBGA Bump grid arraygaya pemasangan, yang berharga untuk tata letak PCB yang kompak dan proses perakitan otomatis.

• Integrasi dewan yang efisien
• Cocok untuk desain dengan kepadatan tinggi
• Cocok untuk manufaktur SMT modern
• Jejak kompak untuk peralatan jaringan

Pendekatan kemasan ini seringkali lebih disukai di mana ruang tata letak terbatas dan produk harus mempertahankan kinerja listrik yang andal.

Apa tim desain harus memeriksa sebelum memilih HX5401NL

Sebelum menyelesaikan HX5401NL dalam BOM Anda, konfirmasi hal berikut:

• Aplikasi Anda adalah1000BASE-T, bukan hanya 10/100
• PCB Anda mendukungGaya pemasangan BGA
• Persyaratan PoE Anda dalam30W maksimal
• Penjual PHY mendukung karakteristik magnetik yang kompatibel
• Jangkauan termal-40°C sampai +85°Csudah cukup
• Kehilangan kembali, kehilangan penyisipan, dan crosstalk sesuai dengan margin sistem Anda

Pemeriksaan ini membantu mengurangi risiko desain ulang dan meningkatkan keberhasilan first-pass dalam pengembangan perangkat keras Ethernet.

Pertanyaan yang Sering Diajukan Tentang HX5401NL 1000BASE-T PoE Magnetics

HX5401NLadalah pilihan yang kuat untukTransformer LAN PoE 1000BASE-Tdesain yang membutuhkanintegrasi quad-port, isolasi 1500 VAC, rasio giliran 1CT:1CT dan dukungan PoE 4P maksimum 30WKinerja listriknya dan paket BGA membuatnya sangat cocok untuk perangkat keras Ethernet yang kompak dan handal di mana integritas sinyal dan pengiriman daya harus bekerja sama.

Untuk insinyur yang membandingkan pilihan magnetik PoE LAN, HX5401NL paling baik dievaluasi terhadap persyaratan PHY, jejak PCB, dan target daya PoE untuk memastikan implementasi desain yang bersih dan andal.

1Apa itu Pulse HX5401NL?

Pulse HX5401NL adalah transformator PoE LAN quad-port yang dirancang untuk aplikasi Ethernet 1000BASE-T. Ini menyediakan isolasi sinyal, pencocokan impedansi, dan dukungan PoE dalam paket BGA SMT.

2Berapa kecepatan data yang didukung HX5401NL?

Dukungan HX5401NL1000BASE-TEthernet. Hal ini dimaksudkan untuk desain jaringan gigabit yang membutuhkan magnetik LAN berkinerja tinggi.

3. Apa rasio putaran HX5401NL?

Rasio putaran HX5401NL adalah1CT:1CT, yang merupakan konfigurasi standar untuk aplikasi trafo Ethernet.

4. Apa tegangan isolasi HX5401NL?

HX5401NL memberikanTegangan isolasi 1500 VAC, membantu melindungi antarmuka Ethernet dari tegangan listrik dan perbedaan potensial tanah.

5Apakah HX5401NL mendukung PoE?

Ya. HX5401NL mendukung4P PoE hingga 30W max, membuatnya cocok untuk perangkat jaringan yang mendukung PoE.

6. Apa gaya pemasangan HX5401NL?

HX5401NL menggunakanBGA Bump grid arraygaya pemasangan, yang mendukung integrasi SMT yang kompak.

7Apa kisaran suhu HX5401NL?

Kisaran suhu operasi adalah-40°C sampai +85°C, yang membuatnya cocok untuk lingkungan industri dan jaringan.
