Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,REACH,ISO
Nomor model: B78476A8247A003
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 500 buah
Harga: $0.2-$0.37
Kemasan rincian: T&R, 500 buah/gulungan
Waktu pengiriman: Kapal dalam waktu 3 hari
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union
Menyediakan kemampuan: 4600K.PCS/Bulan
Tipe transformator: |
LAN 10/100 Basis-T |
Nomor Bagian: |
B78476A8247A003 |
Jumlah port: |
Port tunggal |
Induktansi: |
350 μH |
Tegangan isolasi: |
1500 VAC |
Tipe Pemasangan: |
Pemasangan Permukaan |
Tipe transformator: |
LAN 10/100 Basis-T |
Nomor Bagian: |
B78476A8247A003 |
Jumlah port: |
Port tunggal |
Induktansi: |
350 μH |
Tegangan isolasi: |
1500 VAC |
Tipe Pemasangan: |
Pemasangan Permukaan |

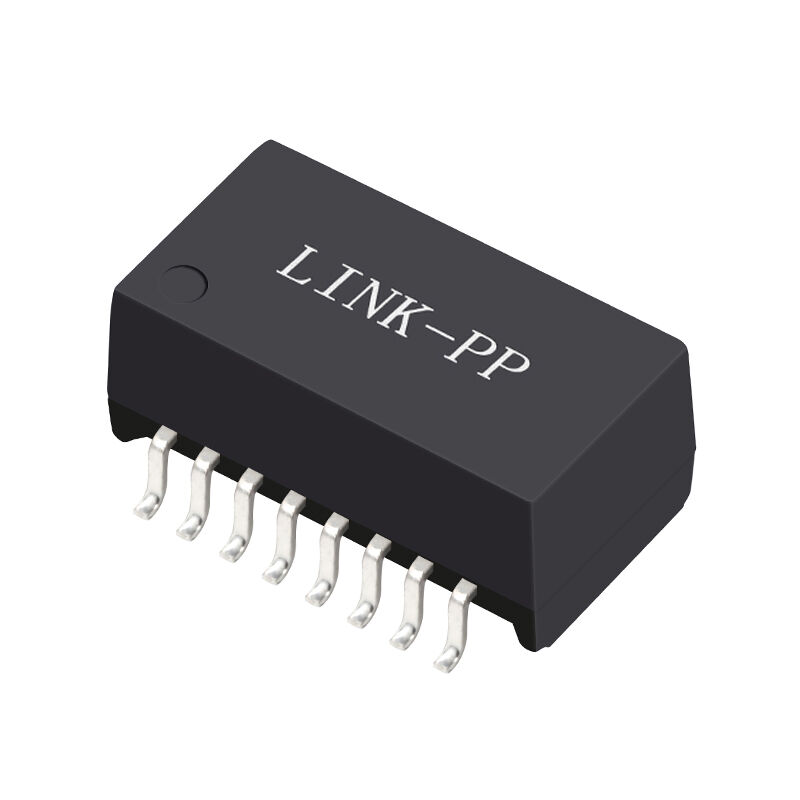

Modul magnetik LAN B78476A8247A003 untuk Ethernet 10/100Base-T. Transformator SMD port tunggal dengan induktansi 350µH, rugi sisip rendah, isolasi 1500VAC, dan rentang operasi −40°C hingga +85°C.
| Parameter | Spesifikasi |
|---|---|
| Nomor Suku Cadang | B78476A8247A003 |
| Tipe Produk | Modul Magnetik LAN |
| Standar Ethernet | 10/100Base-T |
| Jumlah Port | Port Tunggal |
| Tipe Paket | Surface Mount (SMD) |
| Bahan Inti | Toroid Ferit |
| Tegangan Isolasi | 1500 VAC |
| Suhu Operasi | −40 °C hingga +85 °C |
| Berat | Perkiraan. 0,8 g |
| Kepatuhan | IEEE 802.3, RoHS |
| Parameter | Kondisi Uji | Spesifikasi |
|---|---|---|
| Rasio Lilitan (Primer : Sekunder) | — | 1CT : 1CT ±3% |
| Induktansi (OCL) | 100 kHz, 100 mV, 8 mA Bias DC | ≥ 350 µH |
| Uji Tegangan | 50 Hz, 1 menit | 1500 V AC |
| Rugi Sisip | 0,1 – 100 MHz | ≤ −1,0 dB |
| Rugi Balik | 1 – 30 MHz | ≥ 18 dB |
| Rugi Balik | 40 MHz | ≥ 16 dB |
| Rugi Balik | 50 MHz | ≥ 14 dB |
| Rugi Balik | 60 – 80 MHz | ≥ 12 dB |
| Crosstalk | 30 MHz | ≥ −43 dB |
| Crosstalk | 60 MHz | ≥ −37 dB |
| Crosstalk | 100 MHz | ≥ −33 dB |
| Penolakan Mode Diferensial-ke-Umum (DCMR) | 30 MHz | ≥ −43 dB |
| Penolakan Mode Diferensial-ke-Umum (DCMR) | 60 MHz | ≥ −37 dB |
| Penolakan Mode Diferensial-ke-Umum (DCMR) | 100 MHz | ≥ −33 dB |
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | −40 °C hingga +85 °C |
| Suhu Penyimpanan | −40 °C hingga +85 °C |
| Standar Penyolderan | IPC / JEDEC J-STD-020D |
| RoHS | Kompatibel |
Modul magnetik LAN B78476A8247A003 adalah transformator Ethernet 10/100Base-T port tunggal yang dirancang untuk aplikasi antarmuka LAN yang membutuhkan isolasi sinyal yang andal dan penekanan EMI.
Modul transformator LAN pemasangan permukaan ini mengintegrasikan magnetik berkinerja tinggi yang dioptimalkan untuk antarmuka PHY Ethernet. Dengan induktansi minimum 350 µH, rugi sisip rendah, dan penekanan crosstalk yang sangat baik, modul ini memastikan transmisi data yang stabil di jaringan Fast Ethernet.
Dirancang untuk peralatan industri dan jaringan, B78476A8247A003 mendukung rentang suhu operasi yang luas dari −40 °C hingga +85 °C, membuatnya cocok untuk lingkungan yang menuntut seperti sistem otomasi industri, infrastruktur jaringan, dan perangkat komunikasi tertanam.
Modul magnetik LAN menyediakan isolasi listrik, pencocokan impedansi, dan penekanan kebisingan antara PHY Ethernet dan kabel jaringan untuk memastikan komunikasi Ethernet yang andal.
Modul ini dirancang untuk aplikasi Ethernet 10Base-T dan 100Base-TX yang sesuai dengan standar IEEE 802.3.
Perangkat ini menyediakan isolasi 1500 VAC, memastikan keselamatan listrik dan integritas sinyal di jaringan Ethernet.
B78476A8247A003 mendukung rentang suhu operasi industri yang diperluas dari −40 °C hingga +85 °C.
