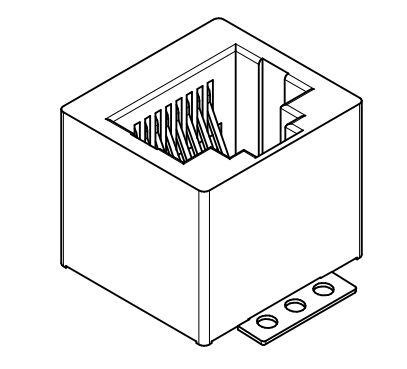

634108149621 8P8C RJ45 Vertikal SMT WR-MJ Cat 3 Modular Jack

8P8C Vertical SMT Ethernet Connector Ringkasan

Keluarga jack modular 634108149621 WR-MJ Cat 3 Modular Jackjack modular RJ45 SMT vertikal port tunggal dengan konfigurasi 8P8Ckonektor RJ45 vertikal SMT 8P8C port tunggal yang dirancang untuk konektivitas Ethernet yang andal dalam sistem elektronik jaringan dan tertanam.

Dikembangkan oleh Würth Elektronik, jack modular ini termasuk dalam seri WR-MJ dan mendukung aplikasi Ethernet Kategori 3 sambil mempertahankan kompatibilitas dengan kategori jaringan yang lebih tinggi dalam kondisi tertentu.

Dengan , memungkinkan perakitan pick-and-place otomatis dalam produksi PCB bervolume tinggi., penguatan tab solder, dan housing UL94-V0 yang kompatibel dengan reflow, konektor dioptimalkan untuk perakitan SMT otomatis dan kinerja listrik jangka panjang yang stabil.

Ini banyak digunakan dalam perangkat jaringan, peralatan IoT, dan infrastruktur bangunan pintar yang membutuhkan antarmuka Ethernet yang ringkas dan andal.

Spesifikasi 634108149621 Vertical RJ45 Jack

1. Spesifikasi Teknis

2. Spesifikasi Kelistrikan

Keluarga jack modular 634108149621 Cat 3 RJ45 Modular Jack dirancang untuk memberikan kinerja listrik yang stabil untuk antarmuka Ethernet dan komunikasi.

Karakteristik kelistrikan utama meliputi:

• Kapasitas arus terukur 1,5 A, memastikan transmisi sinyal dan daya yang andal.
• Tegangan kerja 120 V AC, cocok untuk peralatan jaringan standar.
• Kemampuan menahan dielektrik 1000 V AC, memberikan perlindungan isolasi yang kuat.
• Resistansi kontak rendah (≤20 mΩ) untuk menjaga integritas sinyal.
• Resistansi isolasi tinggi (≥500 MΩ) untuk meningkatkan isolasi listrik.

3. Sifat Material

634108149621 Datasheet

Keunggulan Desain

1. Dioptimalkan untuk Perakitan SMT Otomatis

Keluarga jack modular , memungkinkan perakitan pick-and-place otomatis dalam produksi PCB bervolume tinggi. memungkinkan perakitan pick-and-place berkecepatan tinggi, meningkatkan efisiensi manufaktur dalam produksi elektronik bervolume besar.

2. Retensi PCB yang Andal

Tab solder terintegrasi meningkatkan stabilitas mekanis, memastikan pemasangan yang aman ke PCB selama operasi dan penyisipan kabel berulang.

3. Platform Seri WR-MJ yang Fleksibel

Keluarga jack modular WR-MJ menawarkan beberapa opsi konfigurasi termasuk:

• Versi berpelindung atau tidak berpelindung
• Pegas EMI terintegrasi
• Indikator LED opsional
• Orientasi pemasangan vertikal atau horizontal

Fleksibilitas ini memungkinkan para insinyur untuk mengadaptasi konektor ke berbagai desain perangkat jaringan.

Fitur Utama Konektor 634108149621 RJ45

1. Jack modular 8P8C RJ45
2. Desain pemasangan permukaan vertikal (SMT)
3. Konfigurasi port tunggal (1×1)
4. Tab solder untuk retensi PCB yang ditingkatkan
5. Housing plastik tanpa pelindung
6. Kemasan Tape & Reel untuk perakitan pick-and-place otomatis
7. Isolator UL94-V0 yang kompatibel dengan reflow
8. Bersertifikat UL dan cULus
9. Dirancang untuk aplikasi Ethernet Cat 3​

FAQ Tentang 634108149621 Cat 3 RJ45 Modular Jack

T1: Jenis konektor RJ45 apa 634108149621?

A:

634108149621 adalah jack modular RJ45 SMT vertikal port tunggal dengan konfigurasi 8P8C, dirancang untuk sistem Ethernet Kategori 3 dan aplikasi jaringan yang kompatibel.T2: Apakah jack RJ45 ini berpelindung?

A: Tidak.

634108149621 menggunakan housing plastik tanpa pelindung, yang cocok untuk banyak aplikasi Ethernet standar di mana pelindung EMI tambahan tidak diperlukan.T3: Metode perakitan apa yang digunakan untuk konektor ini?

A: Konektor menggunakan

teknologi pemasangan permukaan (SMT) dan dipasok dalam kemasan tape-and-reel, memungkinkan perakitan pick-and-place otomatis dalam produksi PCB bervolume tinggi.
