Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ISO,ROHS,REACH
Nomor model: TM82440ANL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 800 buah
Harga: $0.3-$0.82
Kemasan rincian: 800 pcs/gulungan,1CTN = 6 gulungan = 4800 pcs
Waktu pengiriman: di kapal stok hari ini
Syarat-syarat pembayaran: TT, Net30/60/90 hari
Menyediakan kemampuan: 4200K-PCS/Bulan
Seri: |
Transformator LAN kelas industri |
Nomor Bagian: |
TM82440ANL |
Kecepatan: |
1G Basis-T |
Jumlah port: |
Port tunggal |
Gaya pemasangan: |
SMD/SMT |
Panjang: |
15,1 (mm) |
lebar: |
10 (mm) |
Tinggi: |
4 (mm) |
Seri: |
Transformator LAN kelas industri |
Nomor Bagian: |
TM82440ANL |
Kecepatan: |
1G Basis-T |
Jumlah port: |
Port tunggal |
Gaya pemasangan: |
SMD/SMT |
Panjang: |
15,1 (mm) |
lebar: |
10 (mm) |
Tinggi: |
4 (mm) |

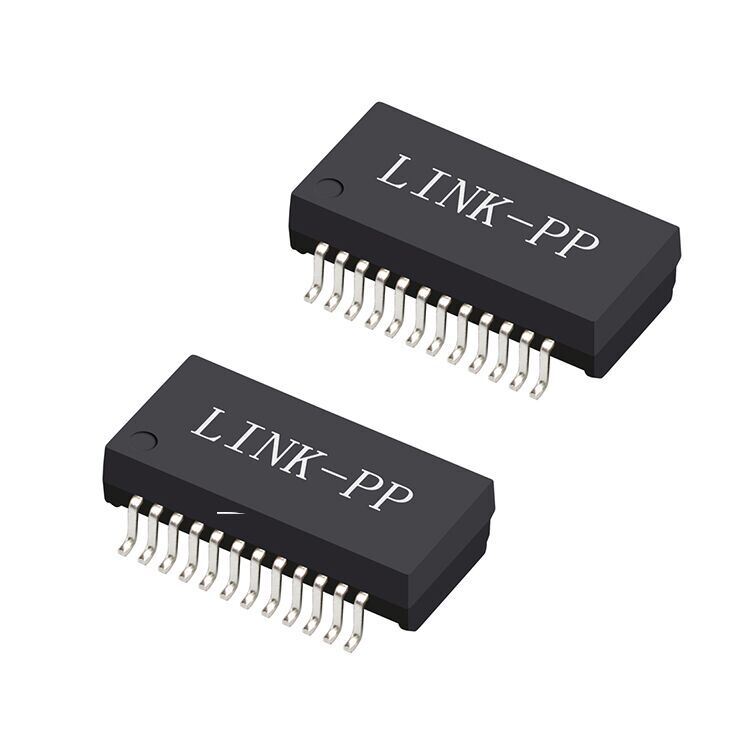

TM82440ANL LAN Transformer modul magnetik Gigabit Ethernet 1GBase-T port tunggal. Paket SMT 24-pin dengan isolasi 1500Vrms, kehilangan penyisipan rendah, dan rentang operasi −40°C hingga +85°C.
| 1 – 100 MHz | Kehilangan Pengembalian |
|---|---|
| Nomor Suku Cadang | Sesuai RoHS |
| Kecepatan Ethernet | 1000Base-T |
| Jumlah Port | Port Tunggal |
| Tipe Paket | SMT 24-Pin |
| Tipe Pemasangan | Pemasangan Permukaan |
| Tegangan Isolasi | 1500Vrms |
| Suhu Operasi | −40°C hingga +85°C |
| Kepatuhan RoHS | Ya |
Transformer menyediakan isolasi 1500Vrms, memenuhi persyaratan keselamatan Ethernet dan integritas sinyal.Dengan jejak industri standar, TM82440ANL kompatibel dengan banyak desain transformer LAN Gigabit umum, memungkinkan integrasi PCB yang mudah dan desain antarmuka Ethernet yang disederhanakan.Dirancang untuk peralatan industri dan jaringan, transformer beroperasi pada rentang suhu yang luas dari −40°C hingga +85°C, membuatnya cocok untuk lingkungan yang menuntut seperti sistem otomatisasi industri dan infrastruktur komunikasi.Fitur UtamaDirancang untuk 1GBase-T Gigabit EthernetTransformer LAN port tunggalPaket SMT 24-pinKompatibel dengan jejak transformer LAN standar industriMendukung PHY Ethernet berkemampuan Auto-MDIX
Kehilangan penyisipan rendah untuk integritas sinyal berkecepatan tinggiIsolasi 1500VrmsSuhu operasi industri lebar −40°C hingga +85°CSesuai RoHSKarakteristik Listrik (@25°C)
Rasio Putaran (TX)Frekuensi / KondisiSpesifikasiOCL (Induktansi)100kHz, 0.1V, 8mA Bias DC
| 1 – 100 MHz | ≤ −1 dB | Kehilangan Pengembalian |
|---|---|---|
| 1 – 40 MHz | ≥ 16 dB | Kehilangan Pengembalian |
| 40 – 100 MHz | Server | Crosstalk |
| 30 MHz | Server | Crosstalk |
| 60 MHz | Server | Crosstalk |
| 100 MHz | Server | Penolakan Mode Diferensial-ke-Umum (DCMR) |
| 30 MHz | ≥ −40 dB | Penolakan Mode Diferensial-ke-Umum (DCMR) |
| 100 MHz | ≥ −35 dB | Penolakan Mode Diferensial-ke-Umum (DCMR) |
| 100 MHz | ≥ −30 dB | Tegangan Isolasi (Hi-Pot) |
| 4. Gambar TM82440ANL - Profil Solder Reflow | Kecepatan rata-rata: 3°C/S Maks Kecepatan pendinginan rata-rata: 6°C/S Maks | Gambar TM82440ANL: |
| 4. Gambar TM82440ANL - Profil Solder Reflow | Transformer LAN Gigabit TM82440ANL banyak digunakan dalam peralatan jaringan Ethernet, termasuk: | Dari 25°C hingga Produk keluar dari tungku: Maksimum 6 menit |
| 4. Gambar TM82440ANL - Profil Solder Reflow | Router | Sistem otomatisasi industri |
| Sakelar Ethernet | Kecepatan rata-rata: 3°C/S Maks Kecepatan pendinginan rata-rata: 6°C/S Maks | Dari 25°C hingga Produk keluar dari tungku: Maksimum 6 menit |
| Sakelar Ethernet | Transformer LAN Gigabit TM82440ANL banyak digunakan dalam peralatan jaringan Ethernet, termasuk: | Sistem otomatisasi industri |
| Sakelar Ethernet | Router | Hub |
| Titik akses nirkabel | Server | Kartu antarmuka jaringan (NIC) |
Perangkat jaringan konsumen digital
Rentang suhu industrinya membuatnya sangat cocok untuk peralatan jaringan industri dan infrastruktur komunikasi.
FAQ Tentang TM82440ANL LAN Transformer
1. Untuk apa transformer LAN digunakan?
Transformer menyediakan isolasi 1500Vrms, memenuhi persyaratan keselamatan Ethernet dan integritas sinyal.
