LP41223NL 10/100 BASE-T Single Port PoE++ Transformer Module

PeraturanLINK-PP LP41223NLadalah modul transformer magnetik 10/100 BASE-T port tunggal berkinerja tinggi yang dirancang khusus untuk generasi berikutnyaPoE++ (IEEE 802.3bt)aplikasi.Dirancang untuk menangani permintaan daya yang meningkat, modul ini mendukung hingga1.1A kapasitas arus DC, membuatnya ideal untuk perangkat jaringan bertenaga tinggi.

1Fitur Utama PoE++ LAN Magnetics

1. PoE++ Siap: Dioptimalkan untuk peningkatan kebutuhan daya dengan kapasitas arus DC 1,1A per port.Aku tidak tahu.
2. Standar Sesuai: Memenuhi sepenuhnyaIEEE 802.3btspesifikasi untuk daya tinggi Daya melalui Ethernet.
3. Sertifikat Keamanan: UL diakui dengan nomor berkasE484653.
4. Isolasi yang Kuat: Isolasi tegangan tinggi 1500Vrms (1 menit) atau 1800Vrms (1 detik).
5. Ramah Lingkungan: Bebas timbal dan sepenuhnyaRoHSsesuai.
6. Tipe produk:Transformer LAN Ethernet berkinerja tinggi yang dirancang untuk peningkatan kebutuhan pasokan daya PoE ++.
7. Aplikasi utama:Dirancang khusus untukIEEE 802.3bt (PoE++)sistem yang membutuhkan penanganan arus DC yang ditingkatkan hingga1.1A.

2.Spesifikasi Listrik @ 25°C

2.1 Rasio berputar

Desain 1:1 seimbang memastikan pencocokan impedansi yang tepat antara PHY dan sisi kabel untuk sistem 10/100/1000Base-T.

2.2 Induktansi Open Circuit (OCL)

Kondisi pengujian:100kHz, 0,1Vrms, 28mA DC Bias

Mempertahankan kinerja frekuensi rendah yang stabil bahkan di bawah kondisi bias DC yang diperlukan oleh operasi PoE ++.

2.3 Kerugian Penempatan

Kerugian penempatan yang rendah memastikan attenuasi sinyal minimal dan peningkatan margin diagram mata.

2.4 Kerugian Pengembalian (Minimal)

2.5 Bicara silang

Memastikan gangguan elektromagnetik rendah dan sinyal diferensial yang stabil.

2.6 CMRR (Common Mode Rejection Ratio)

Penekanan kuat dari kebisingan mode umum, penting untuk sistem PoE++ bertenaga tinggi.

2.7 Polaritas

Pin1 & 12dan4 & 9adalahdalam fase.

2.8 Hi-Pot (Primer ke Sekunder)

• 1500Vrms, 1 menit atau
• 1800Vrms, 1 detik

Memberikan isolasi yang diperkuat untuk keamanan dan perlindungan gelombang.

2.9 PoE++ Kapasitas arus

Dirancang untuk peningkatan persyaratan PoE++ dengan:1.1A kapasitas arus DC

Mendukung aplikasi IEEE 802.3bt bertenaga tinggi.

2.10 Suhu operasi

0°C sampai +70°C: Cocok untuk lingkungan komersial dan industri standar.

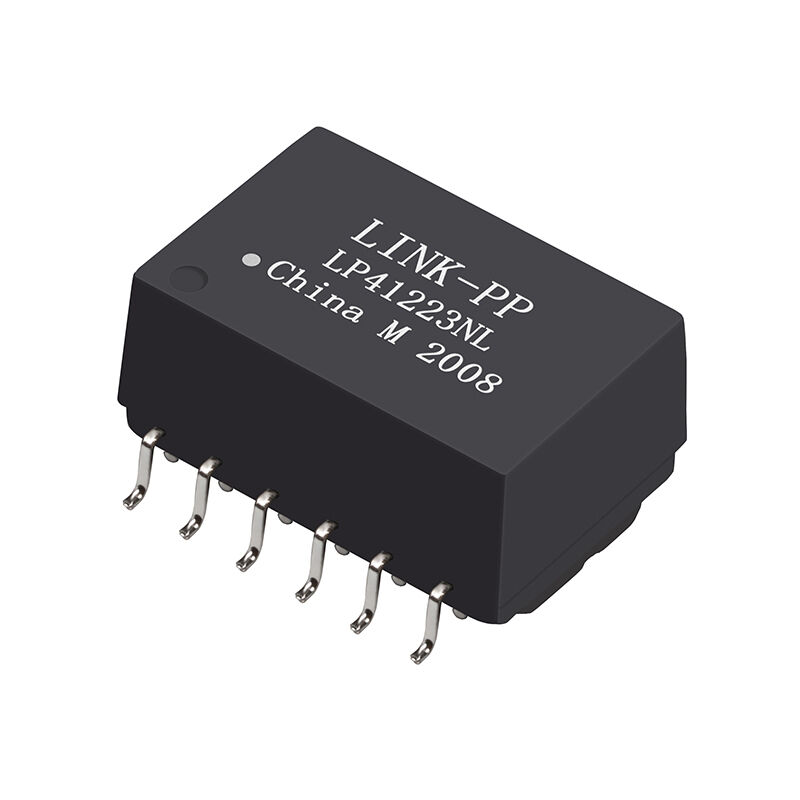

3. LP41223NLGambar Transformer PoE++ LAN:

Catatan Teknis tentang Polaritas: Pins 1 & 12 dan Pins 4 & 9 dalam fase untuk memastikan integritas sinyal di seluruh trafo.

4. Aplikasi PoE++ Ethernet LAN Transformer

PeraturanLP41223NLserbaguna dan dirancang untuk mendukung berbagai aplikasi jaringan:

• Peralatan SOHO: Modem ADSL dan router rumah.
• Jaringan Perusahaan: Desain LAN-on-Motherboard (LOM).
• Infrastruktur: Hub Jaringan dan High Power PoE++ Switch.
• IoT Industri: Perangkat yang membutuhkan pasokan daya arus tinggi di samping data.
