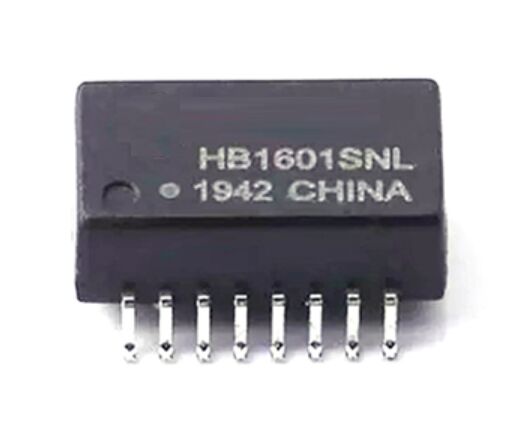

HB1601SNL 10/100Base-T SMD Ethernet Isolasi Transformator SOP-16

Ringkasan Transformator Ethernet HB1601SNL

HB1601SNL adalah transformator isolasi dan filter Ethernet 10/100Base-T pemasangan permukaan (SMD) yang ringkas yang dirancang untuk transmisi sinyal jaringan yang andal dan penekanan derau pada antarmuka Ethernet PHY. Terbungkus dalam paket SOP-16, ia menyediakan isolasi galvanik, pencocokan impedansi, dan kinerja EMI yang sangat baik untuk aplikasi Fast Ethernet.

Dirancang sesuai dengan standar IEEE 802.3 dan ANSI X3.263, HB1601SNL banyak digunakan dalam peralatan jaringan SOHO, desain LAN-on-Motherboard (LOM), switch Ethernet, hub, dan perangkat jaringan industri. Mematuhi RoHS, bebas timbal, dan cocok untuk perakitan SMT otomatis.

Informasi Pemesanan

• Nomor Suku Cadang: HB1601SNL
• Paket: SOP-16, Tape & Reel (untuk perakitan SMT otomatis)
• Kategori: Magnetik LAN / Transformator Isolasi Ethernet

HB1601SNL adalah transformator isolasi Ethernet SMD 10/100Base-T yang andal dan sesuai standar yang dirancang untuk peralatan jaringan yang ringkas dan berkinerja tinggi. Dengan kinerja kelistrikan yang terbukti, isolasi yang kuat, dan sertifikasi UL, ini adalah pilihan ideal untuk desain OEM dan aplikasi perbaikan profesional.

▶ Minta Penawaran | Unduh Datasheet | Hubungi Dukungan Teknis

Fitur Utama Transformator Isolasi Ethernet SMD

• Transformator isolasi Ethernet 10/100Base-T dengan penyaringan terintegrasi
• Paket pemasangan permukaan SOP-16, dioptimalkan untuk tata letak PCB yang ringkas
• Dirancang untuk memenuhi spesifikasi IEEE 802.3 dan ANSI X3.263
• Integritas sinyal yang sangat baik dengan kehilangan penyisipan rendah dan kehilangan pengembalian tinggi
• Penolakan derau mode bersama (DCMR) tinggi
• Isolasi 1500 Vrms (Hi-Pot) untuk isolasi galvanik yang andal
• IEEE 802.3RoHS
• , konstruksi bebas timbalMendukung
• penyolderan reflow hingga 245 °C (maksimal 5 detik)Bersertifikat UL (Nomor File

E484635

)

Datasheet HB1601SNL

Hi-Pot:

1500 Vrms MINAplikasi Magnetik LAN SOP-16 10/100Base-THB1601SNL dirancang untuk mendukung berbagai

• aplikasi jaringan Fast Ethernet, termasuk:
• Peralatan jaringan SOHO (modem ADSL, router, gateway)
• Antarmuka Ethernet
• LAN-on-Motherboard (LOM)
• Hub dan switch Ethernet
• Pengontrol Ethernet tertanam

Sistem jaringan dan otomasi industriPerbaikan dan pembaruan perangkat jaringanBentuk faktor SOP-16 membuatnya ideal untuk

desain PCB berdensitas tinggi

• di mana ruang papan terbatas.Catatan Desain & Perakitan PCB HB1601SNLIkuti
• pola lahan SOP-16 yang direkomendasikan untuk memastikan pembasahan solder dan koplanaritas yang tepat.Pertahankan
• jarak yang memadai antara sirkuit primer dan sekunder
• untuk menjaga kinerja isolasi.
• Tempatkan transformator dekat dengan Ethernet PHY untuk meminimalkan panjang jejak dan mengurangi EMI.Gunakan perutean impedansi terkontrol untuk pasangan diferensial TX/RX.Cocok untuk profil penyolderan reflow bebas timbal standarYa. Dengan

245 °C

• .Standar & Kepatuhan Transformator Isolasi Ethernet
• Mematuhi
• IEEE 802.3 untuk Ethernet 10/100Base-T
• Mematuhi ANSI X3.263

Mematuhi RoHS dan bebas timbal

Komponen

Diakui UL

(Nomor File E484635)Sertifikasi ini menjadikan HB1601SNL cocok untuk pasar global

dan penerapan industri jangka panjang.

FAQ tentang Transformator Ethernet HB1601SNL 10/100Base-T 1. Apa fungsi utama HB1601SNL?HB1601SNL menyediakan

isolasi galvanik, pencocokan impedansi, dan penekanan derau

antara Ethernet PHY dan kabel jaringan dalam aplikasi 10/100Base-T.2. Apakah HB1601SNL cocok untuk desain PoE?HB1601SNL dirancang untuk isolasi sinyal Fast Ethernet.

Kemampuan PoE bergantung pada desain sistem keseluruhan

, peringkat arus, dan tata letak PCB. Selalu verifikasi terhadap standar PoE sebelum digunakan.3. Bisakah HB1601SNL digunakan di lingkungan industri?Ya. Dengan
