Rincian Produk
Tempat asal: Guangdong, Tiongkok
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: L9-FC315501-60PPC
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/25K
Harga: 12.98USD/PCS
Kemasan rincian: T & r
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union
Menyediakan kemampuan: 5kk/bulan
Antarmuka optik: |
Konektor FC |
Antarmuka listrik: |
Logika TTL |
Jarak: |
≤60km |
Faktor Bentuk: |
1x9 |
Kecepatan Data: |
100M/155M |
Panjang gelombang: |
1310nm TX / 1550nm RX |
Antarmuka optik: |
Konektor FC |
Antarmuka listrik: |
Logika TTL |
Jarak: |
≤60km |
Faktor Bentuk: |
1x9 |
Kecepatan Data: |
100M/155M |
Panjang gelombang: |
1310nm TX / 1550nm RX |

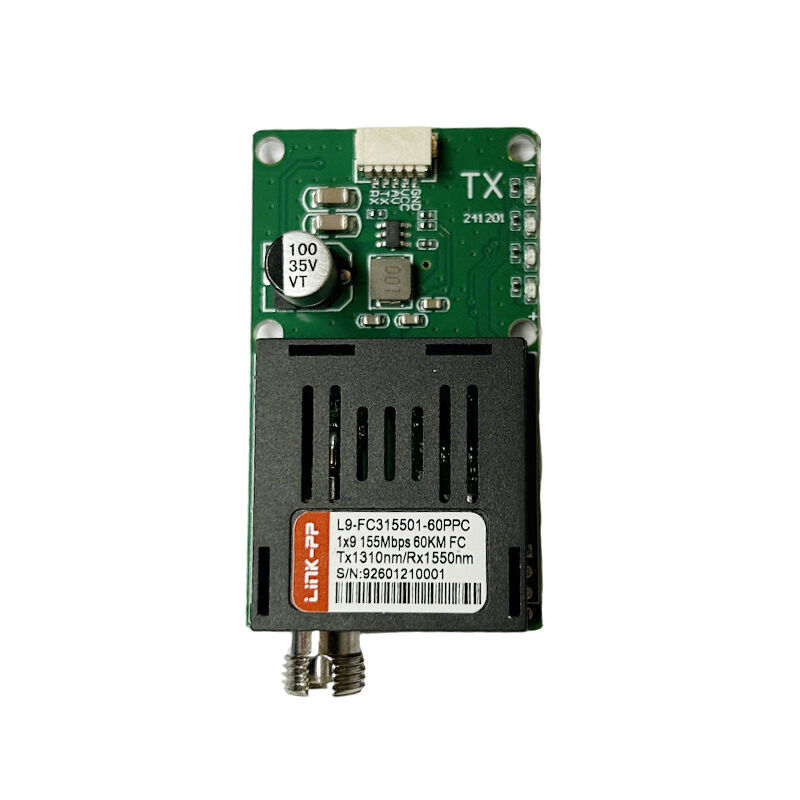

PeraturanL9-FC315501-60PPCadalah kinerja tinggiModul transceiver optik 1x9 TTLdirancang untukkomunikasi serat optik jarak jauhdalamSistem udara-darat UAV, kontrol industri, dan lingkungan elektromagnetik yang keras.
Modul ini mendukung155 Mbps transmisi data melalui serat mode tunggal hingga 60 km, yang menampilkaninput tegangan lebar DC 5,526V,latensi rendah, dankekebalan EMI yang kuat, membuatnya ideal untuktelemetri drone, tautan optik langit-ke-bumi, dan jaringan remote control.
L9-FC315501-60PPC bekerja sebagaisistem transceiver optik berpasangan, terdiri dariModul A dan Bdengan panjang gelombang komplementer.
| Akhir | Fungsi |
|---|---|
| A-End (Airborne / UAV) | TTL → Optik (Tx 1550 nm / Rx 1310 nm) |
| B-End (Stasiun Ground) | Optik → TTL (Tx 1310 nm / Rx 1550 nm) |
Transmisi full-duplex melalui serat mode tunggal memungkinkan komunikasi real-time yang dapat diandalkan hingga 60 km.
| Parameter | Min | Tipikal | Maksimal | Satuan |
|---|---|---|---|---|
| Panjang gelombang pemancar | 1530 | 1550 | 1565 | nm |
| Panjang gelombang penerima | 1260 | 1310 | 1360 | nm |
| Daya optik output | -2 | +3 | +5 | dBm |
| Sensitivitas penerima | ️ | ️ | - 34 | dBm |
| Anggaran Optik | ≥ 32 | ️ | ️ | dB |
| Tingkat Kesalahan Bit (BER) | ≤ 1×10−12 |
| Parameter | Spesifikasi |
|---|---|
| Antarmuka Listrik | TTL |
| Tingkat Logika | 3.3V / 5V kompatibel |
| Tegangan Pasokan | DC 5,5 26 V |
| Konsumsi Daya | ≤ 2,5 W |
| Perlindungan | Polasi terbalik, tegangan tinggi, perlindungan tegangan tinggi |
| Parameter | Spesifikasi |
|---|---|
| Suhu operasi | -40 ~ +85 °C |
| Suhu penyimpanan | -40 ~ +85 °C |
| Faktor Bentuk | 1x9 |
| Jenis konektor | FC |
| Perumahan | Besi terlindung |
| Pemasangan | PCB melalui lubang |
| Jarak | Model yang direkomendasikan |
|---|---|
| ≤ 20 km | 155M 20km modul serat TTL |
| ≤ 40 km | 155M 40km modul serat TTL |
| ≤ 60 km | L9-FC315501-60PPC |
| ≤ 80 km | 155M 80km modul serat TTL |
T1: Apakah modul ini dapat terhubung langsung ke port MCU atau FPGA TTL?
Ya. antarmuka TTL sepenuhnya kompatibel denganMCU, FPGA, DSP, dan papan kontrol penerbangan.
T2: Dapatkah ia beroperasi di lingkungan EMI tinggi?
Ya, transmisi serat memberikanisolasi listrik lengkap dan kekebalan EMI, ideal untuk UAV dan lingkungan industri.
T3: Apakah mendukung transmisi bidirectional?
Ya, komunikasi optik full-duplex melalui serat mode tunggal.
