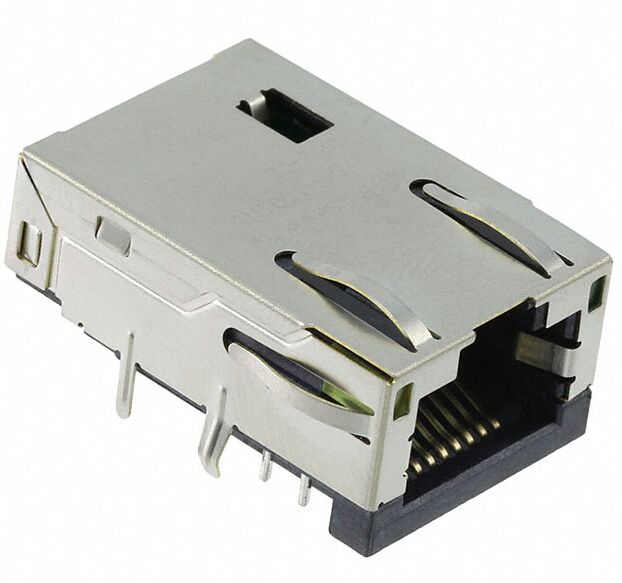

JXD1-1001NL 1×1 RJ45 Magjack melalui lubang untuk 100BASE-TX
JXD1-1001NL RJ45 1×1 terlindung untuk 100BASE-TX dengan trafo 1CT:1CT, isolasi 2250 VDC, pemasangan lubang, kontak emas selektif. Ideal untuk antarmuka Ethernet dan telekomunikasi industri.
Spesifikasi Teknis
Spesifikasi Umum
| Parameter |
Spesifikasi |
| Nomor produk |
JXD1-1001NL |
| Deskripsi |
RJ45 1×1 konektor, transformer terintegrasi (1:1), 100BASE-TX |
| Jumlah pelabuhan/saluran |
1 × 1 |
| Tingkat data |
100BASE-TX (100 Mbps) |
| Rasio putaran |
1CT: 1CT (1: 1) |
| Isolasi (PHY sisi ke sisi garis) |
2250 VDC |
| Gaya pemasangan |
Melalui Lubang |
| Suhu operasi |
-40 °C sampai +85 °C |
| Suhu penyimpanan |
-40°C sampai +85°C |
| RoHS |
Ya, aku tahu. |
Bahan & Spesifikasi Plating
| Artikel |
Bahan / Lapisan |
| Perumahan |
Thermoplastic, hitam, UL94 V-0 |
| Perisai |
Tembaga, perpaduan nikel |
| Kontak |
Paduan tembaga |
| Plating kontak |
Emas selektif di daerah kontak (min.6 μmin) |
Lembar data menentukan minimum 6 inci micro plating emas di daerah kontak.
Spesifikasi Mekanis
| Dimensi |
Nilai (tipikal) |
| Panjang keseluruhan (termasuk kunci) |
≈ 26,06 mm (1,026 in) |
| Lebar keseluruhan |
≈ 17,58 mm (0,692 in) |
| Tinggi keseluruhan |
≈ 8,78 mm (0,346 in) |
Lihatlah gambar mekanik vendor untuk tata letak pin lengkap dan toleransi dimensi saat membuat jejak PCB.
Spesifikasi Listrik
| Parameter |
Spesifikasi |
| Kerugian penempatan |
(per lembar data yang khas untuk tautan 100 MHz) |
| Rugi pengembalian (contoh band minimum) |
1-30 MHz: ≥-16 dB; 30-60 MHz: ≥-12 dB; 60-80 MHz: ≥-10 dB |
| Crosstalk / NEXT |
≥ -30 dB (1-100 MHz) khas (nilai lembar data) |
| Atenuasi modus umum / CMRR |
Ditentukan per lembar data (target desain untuk trafo LAN) |
| Hipot / Tahan |
2250 VDC (PHY ke jalur) |
Ringkasan Produk
Konektor RJ45 yang kompak dan kokoh dengan transformer 1CT:1CT terintegrasi, dirancang untuk aplikasi 100BASE-TX.Diklasifikasikan untuk kisaran suhu industri dan perakitan lubang tembus yang dapat disolder gelombang yang cocok untuk router tertanam, switch, pengontrol industri dan peralatan telekomunikasi.
Konektor RJ45 berlubang tertutup dengan transformator LAN terintegrasi (1CT: 1CT), isolasi 2250 VDC, kontak berlapis emas selektif, dan rentang operasi -40 °C hingga +85 °C.
Fitur & Manfaat Utama
- Transformer LAN terintegrasi (1:1)mengurangi BOM dan menyederhanakan desain magnet.
- Isolasi tinggi (2250 VDC)antara PHY dan garis untuk keselamatan dan keandalan.
- Paket melalui lubangdirekomendasikan untuk pengelasan gelombang robust untuk perangkat lapangan.
- Kisaran suhu yang luas (-40 °C sampai +85 °C)untuk aplikasi industri dan luar ruangan.
- Kontak berlapis emas selektifmemastikan ketahanan kontak yang rendah dan umur panjang.
- Badan terlindung dengan perisai kuningan bernikelmeningkatkan kinerja EMI/EMC.
Dokumen Teknis
JXD1-1001NL Skema
JXD1-1001NL Dimensi
JXD1-1001NL Rekomendasi Tata letak PCB
Pertanyaan yang Sering Diajukan
Q1: Untuk apa JXD1-1001NL digunakan?
A:JXD1-1001NL adalah
1 × 1 konektor RJ45 terlindung dengan trafo LAN terintegrasi, dirancang untuk
Aplikasi Ethernet 100BASE-TXHal ini umum digunakan dalam:
- Perangkat Ethernet industri
- Router dan gateway tertanam
- Switch jaringan
- Modul antarmuka telekomunikasi
- Peralatan otomatisasi dan kontrol
Itu
isolasi tinggi (2250 VDC)dan
kisaran suhu operasi yang luas (-40 °C sampai +85 °C)membuatnya cocok untuk jaringan industri dan lingkungan yang keras.
T2: Apakah JXD1-1001NL termasuk magnetik terintegrasi?
A:Ya. JXD1-1001NL memilikiTransformer LAN built-in dengan rasio putaran 1CT:1CT, menghilangkan kebutuhan akan magnetik eksternal dan menyederhanakan desain PCB sambil meningkatkan integritas sinyal.
T3: Apakah JXD1-1001NL cocok untuk aplikasi PoE?
A:Nomor JXD1-1001NL dirancang untukantarmuka Ethernet non-PoEUntuk desain Power over Ethernet (PoE),Konektor RJ45 dengan kekuatan magnetik diperkuat dan penanganan arusharus dipilih.
T4: Berapa kecepatan data maksimum yang didukung?
A:Konektor mendukung100BASE-TX (100 Mbps)Aplikasi Ethernet.tidak dirancang untuk Gigabit (1000BASE-T)atau standar Ethernet kecepatan tinggi.
T5: Apa kisaran suhu operasi?
A:JXD1-1001NL beroperasi secara andal dari-40 °C sampai +85 °C, membuatnya cocok untukaplikasi industri, luar, dan keandalan tinggi.
T6: Jenis pemasangan PCB apa yang digunakan oleh JXD1-1001NL?
A:Ini menggunakanpemasangan melalui lubangdan adalahdirekomendasikan untuk proses pengelasan gelombang, memberikan kekuatan mekanik dan daya tahan yang sangat baik untuk desain perangkat keras industri.
T7: Tegangan isolasi apa yang disediakan oleh JXD1-1001NL?
A:Konektor menyediakan2250 Isolasi VDCantara sisi PHY dan sisi garis, memastikankeamanan listrik dan kepatuhan peraturandalam peralatan Ethernet industri.
T8: Apakah JXD1-1001NL sesuai dengan standar industri?
A:Ya, sesuai denganIEEE 802.3u (100BASE-TX)danStandar lingkungan RoHS, dan rongga RJ45 sesuai denganFCC Bagian 68persyaratan.
T9: Apakah JXD1-1001NL dianggap sebagai konektor RJ45 profil rendah?
A:Tidak, dengan tinggi sekitar8.78 mm, JXD1-1001NL diklasifikasikan sebagaikonektor RJ45 dengan profil tengah yang kompak, cocok untukTata letak PCB terbatas ruangtapi tidak dikategorikan sebagai profil ultra rendah.
Q10: Proses pengelasan apa yang direkomendasikan?
A:Bagian itu adalahdirekomendasikan untuk pengelasan gelombang, dengansuhu pematatan puncak maksimum 260 °C hingga 10 detikHal ini memastikan sendi solder yang dapat diandalkan dan mencegah kerusakan termal.
Q11: Bahan apa yang digunakan dalam JXD1-1001NL?
A:
- Perumahan:UL94 V-0 termodinamika termodinamika (hitam)
- Perisai:Tembaga berlapis nikel
- Kontak:Paduan tembaga dengan plating emas selektif (≥ 6 μin)
Hal ini memastikan
daya tahan mekanik yang sangat baik, perlindungan EMI, dan kinerja listrik.
Q12: Apakah JXD1-1001NL sesuai dengan RoHS?
A:Ya. JXD1-1001NL adalahsepenuhnya sesuai dengan RoHS, cocok untuk pasar yang diatur lingkungan termasuk Uni Eropa dan Amerika Utara.
P13: Pilihan kemasan apa yang tersedia?
A:Kemasan standar adalah:Tas anti-statis individual + nampan pelindung + karton luarPilihan kemasan massal mungkin tersedia untuk pesanan bervolume tinggi.
Q14: Apakah JXD1-1001NL masih diproduksi?
A:JXD1-1001NL saat ini ditandai sebagaiEOL (End of Life)Untuk desain baru, kami merekomendasikan memilihalternatif yang kompatibel pin-to-pinuntuk memastikan stabilitas pasokan jangka panjang.
Q15: Apa alternatif yang direkomendasikan untuk JXD1-1001NL?
A:Alternatif yang kompatibel biasanya meliputi1 × 1 konektor RJ45 dengan magnetik terintegrasi, dukungan 100BASE-TX, pemasangan melalui lubang, dan isolasi 2250 VDC.rekomendasi penggantian drop-in.
