L869-1J1T-32 1000BASE-T Jack Magnetik RJ45 Profil Rendah Port Tunggal

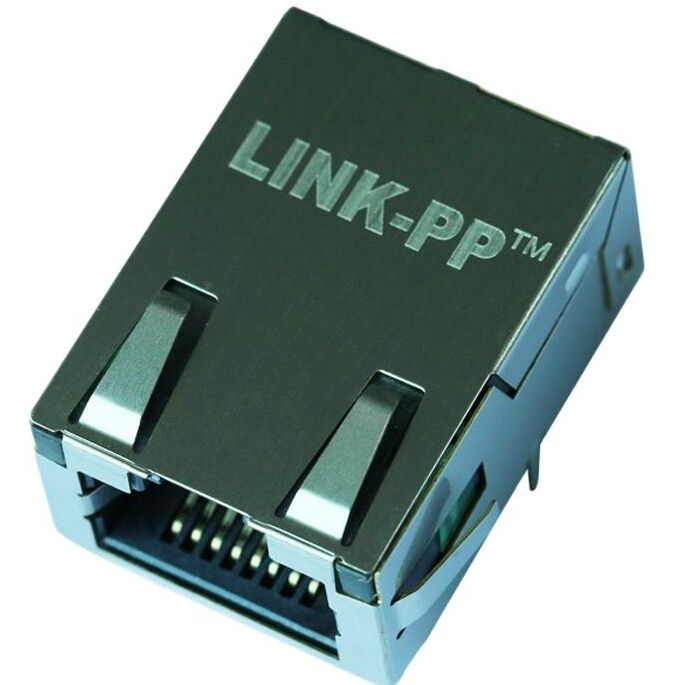

Ikhtisar RJ45 Jack Low-Profile L869-1J1T-32

L869-1J1T-32 adalah magjack RJ45 port tunggal berprofil rendah yang dirancang untuk aplikasi Gigabit Ethernet (1000BASE-T). Fiturnya meliputi pemasangan THT masuk samping, retensi PCB T-post, tab EMI pelindung yang dapat dipilih, LED hijau/kuning, opsi kontak berlapis emas (6µin / 15µin / 30µin), dan magnetik terintegrasi dengan rasio belitan 1CT:1. Mendukung AutomDX (Auto-MDIX) dan menyertakan opsi sirkuit Bst untuk menyederhanakan integrasi papan dan keandalan tautan.

Spesifikasi Magjack RJ45 1000BASE-T L869-1J1T-32

Fitur Utama

• Port tunggal, 1000BASE-T (Gigabit) magjack RJ45
• Profil rendah, masuk samping dudukan PCB; solder THT pin
• Magnetik terintegrasi (Rasio belitan RX/TX: 1CT:1)
• AutomDX (Auto-MDIX) kompatibel — menghilangkan kebutuhan kabel crossover di banyak pengaturan
• Sirkuit Bst opsi (tercantum pada lembar data untuk sirkuit lanjutan)
• Opsi LED: LED status Hijau / KuningOpsi pelapisan area kawin kontak:
• Emas 6 µin / 15µin / 30µinKait: Atas
• (tab atas) gaya; penahan PCB T-postTab EMI pelindung
• : tersedia dengan atau tanpaSesuai RoHS:
• RoHS-5 dengan pengecualian timbal dalam solder​

Manfaat & Aplikasi Khas dari  Magjack Low-Profile L869-1J1T-32

Manfaat

Integrasi yang disederhanakan:

• Magnetik terintegrasi dengan rasio belitan 1CT:1 standar mengurangi BOM dan area papanPerilaku lapangan yang kuat:
• Dukungan AutomDX (Auto-MDIX) mempermudah pemasangan dan mengurangi kesalahan kabelFinishing yang fleksibel:
• Beberapa ketebalan pelapisan emas memungkinkan Anda mengoptimalkan biaya vs. keandalan jangka panjangStatus LED:
• LED hijau/kuning bawaan memberikan visibilitas tautan/aktivitas untuk diagnostik dan panel statusAplikasi Khas

Perangkat jaringan dan gateway tertanam

• Pengontrol dan sakelar Ethernet industri (aplikasi non-PoE kecuali ditentukan)
• Peralatan jaringan konsumen atau komersial yang memerlukan konektor berprofil rendah
• Modul antarmuka jaringan port tunggal dan desain PCB khusus
