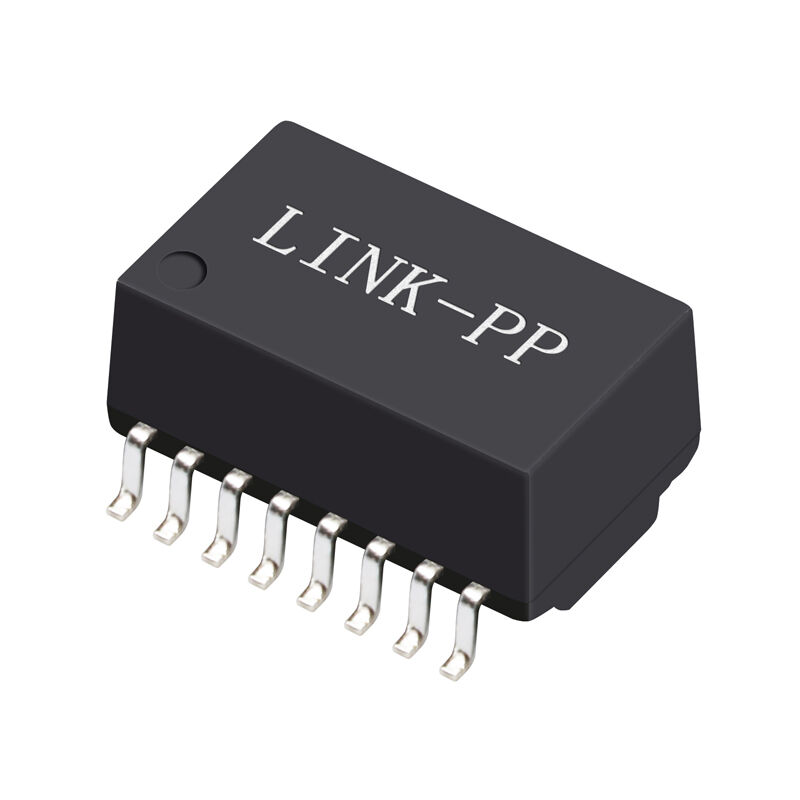

S16037G 10/100Base‑T Modul Transformator Ethernet SMD-16P 350µH OCL


S16037G adalah trafo Ethernet SMD 10/100Base-T dengan 350μH OCL, rasio putaran 1: 1, isolasi 1,5kVrms, sesuai dengan RoHS.


S16037G LAN Transformer Ringkasan


PeraturanS16037Gadalah kompak10/100Base-T LAN magnetic transformer moduleDirancang untuk isolasi Fast Ethernet dan pengkondisian sinyal.1Rasio giliran:1, pertemuanIEEE 802.3 / 802.3upersyaratan untuk aplikasi 10BASE-T dan 100BASE-TX.

Dengan350 μH minimal OCL pada bias 8 mA, kehilangan penempatan rendah, dan kuat1.5 kVrms isolasi Hi-Pot, S16037G memastikan transmisi data yang stabil, peningkatan kinerja EMI, dan keandalan jangka panjang dalam desain terbatas ruang.Paket SMD 16 pin (12,8 × 6,9 mm)dan sepenuhnyaRoHS & bebas halogen.


Fitur Utama Transformator SMD S16037G 10/100Base‐T

• Dukungan10/100Base-T Ethernet(IEEE 802.3 / 802.3u)
• 11:1 Rasio belokan TX/RXuntuk kopling sinyal seimbang
• 350 μH minimal OCL@ 100 kHz, 0,1 V, dengan bias DC 8 mA
• Kerugian penempatan rendah: -1,15 dB maksimal (0,3 ‰ 100 MHz)
• Tegangan isolasi tinggi: 1500 Vrms Hi-Pot
• KompakPaket SMD-16Puntuk perakitan otomatis
• RoHS & bebas halogensesuai

Spesifikasi Listrik (@ 25 °C)

S16037G SMD-16P Ethernet Magnetic ModuleLembar data

S16037G Data Sheet-SCHEMATICS

S16037G Data Sheet-Mekanika

Kinerja Integritas Sinyal

Kehilangan pengembalian (dB Min)

Crosstalk (dB Min)

DCMR-Differential-to-Common Mode Rejection (dB Min)

 Spesifikasi Mekanis Transformer LAN S16037G

Lingkungan & Kepatuhan

• Suhu operasi:0 °C sampai +70 °C
• Suhu penyimpanan:−0 °C sampai +85 °C
• Kepatuhan:RoHS, Bebas Halogen

10/100Base-T LAN Transformer Standards & Design Notes

1. Dirancang untuk memenuhiIEEE 802.3 / 802.3uPersyaratan Ethernet Cepat
2. 350 μH OCL pada bias 8 mA mendukung garis dasar yang stabil dan distorsi yang berkurang
3. Dioptimalkan untuk EMI rendah dan kinerja link yang dapat diandalkan di atas kabel tembaga berpasangan yang dipintal

FAQ

Q1: Apa OCL dalam magnetik 10/100Base-T?

OCL (Induktansi Sirkuit Terbuka)menggambarkan induktansi transformator utama ketika sekunder terbuka.Desain Ethernet 10/100Base-T, OCL yang memadai sangat penting untuk menjaga integritas sinyal pada frekuensi rendah.
Untuk S16037G, aminimal OCL 350 μH pada bias DC 8 mAmembantu:


• Mencegah pergeseran garis dasar dalam sinyal yang dikodekan MLT-3
• Mempertahankan kinerja tautan yang stabil di atas kabel tembaga panjang
• Memenuhi persyaratan IEEE 802.3u kehilangan dan distorsi kembali


OCL yang tidak cukup dapat menyebabkan peningkatan jitter, kesalahan paket, atau ketidakstabilan link, terutama di lingkungan yang bising.


T2: Bisakah S16037G menggantikan transformator Pulse atau Halo Fast Ethernet?

Ya, aku tahu.S16037G dapat digunakan sebagai pengganti fungsionaluntuk banyak orangPulse dan Halo 10/100Base-T Ethernet Transformer Moduledengan spesifikasi listrik yang sama.
Saat mengevaluasi kompatibilitas penggantian, desainer harus memverifikasi:


• Mencocokkanrasio putaran (1:1)
• PerbandinganOCL rating (≥ 350 μH)
• Persamaanjenis paket dan pinout (SMD-16P)
• Batas tegangan isolasi dan kerugian penyisipan


S16037G memenuhi persyaratan listrik inti IEEE 802.3u yang umumnya ditentukan untuk magnetik Fast Ethernet, membuatnya cocok untuk drop-in atau penggantian drop-in di banyak desain.


10/100Base-T vs 1000Base-T Magnetics: Perbedaan Utama


Meskipun keduanya adalah komponen magnetik Ethernet,10/100Base-Tdan1000Base-TTransformer dirancang untuk persyaratan sinyal dan kinerja yang berbeda.


10/100Base-T Magnetics

• Dukungan10 Mbps dan 100 Mbpstingkat data
• Biasanya digunakanSinyal pasangan tunggal per saluran
• Persyaratan bandwidth dan crosstalk yang lebih rendah
• Nilai OCL sekitar350 μHCukup
• Umum digunakan dalam desain biaya sensitif dan tertanam

1000Base-T Magnetics

• DukunganKecepatan data 1 Gbpsdi atas empat pasangan yang bengkok
• Memerlukan yang lebih ketatkerugian kembali, crosstalk, dan DCMRkinerja
• Sering fiturpencekik mode umum terintegrasi
• Kompleksitas yang lebih tinggi dan kontrol impedansi yang lebih ketat
• Digunakan dalam switch, router, dan peralatan LAN berkinerja tinggi


Memilih jenis magnetik yang benar memastikan kepatuhan dengan standar IEEE dan menghindari masalah integritas sinyal selama operasi Ethernet PHY.


S16037G 10/100Base-T SMD Ethernet transformer Ringkasan


PeraturanS16037Gadalah standar-sesuaiTransformer Ethernet SMD 10/100Base-Tmenawarkan 350 μH OCL, kehilangan penempatan rendah, dan isolasi tinggi dalam jejak yang kompak.dan kompatibilitas dengan desain PHY Fast Ethernet arus utama.
