Rincian Produk
Tempat asal: Guangdong, Tiongkok
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: S16503G
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10k/25k
Harga: $0.06-$3.2
Kemasan rincian: T & r
Waktu pengiriman: Saham
Syarat-syarat pembayaran: TT, Net30/60/90 hari
Menyediakan kemampuan: 3kk/bulan
Spesifikasi: |
749013010 |
Bagian No: |
LP2019ANL |
Antarmuka: |
Daya 10/100Mbps |
Keluarga: |
Transformer telekomunikasi |
pin: |
16PIN |
Sampel: |
Tersedia Gratis |
Arsip Disponibili: |
PDF/3D/ISG/Stp/Langkah/Lembar Data |
Spesifikasi: |
749013010 |
Bagian No: |
LP2019ANL |
Antarmuka: |
Daya 10/100Mbps |
Keluarga: |
Transformer telekomunikasi |
pin: |
16PIN |
Sampel: |
Tersedia Gratis |
Arsip Disponibili: |
PDF/3D/ISG/Stp/Langkah/Lembar Data |

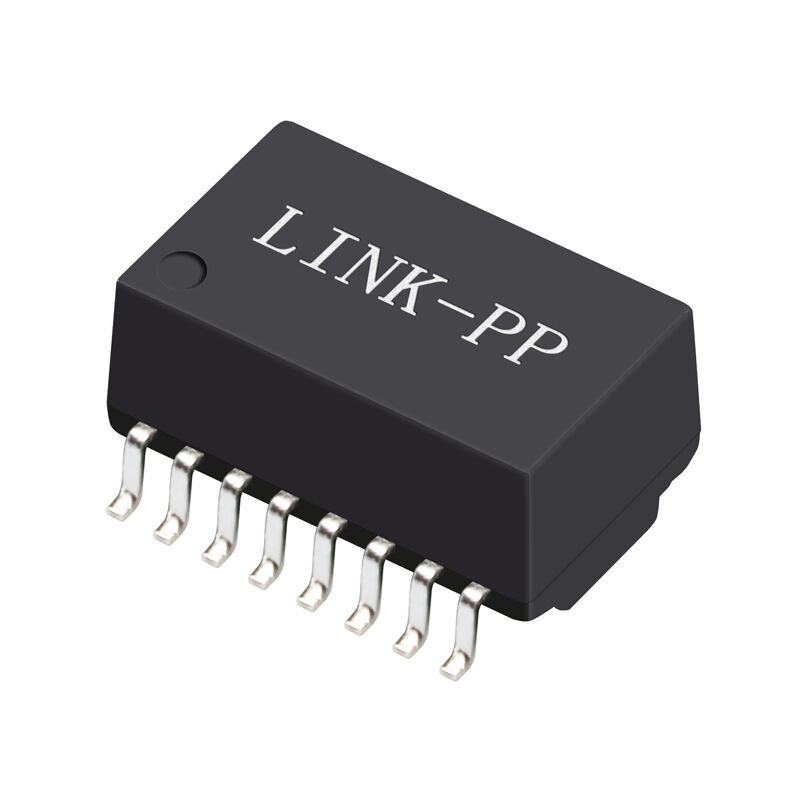

Transformator Isolasi Magnetik LAN S16503Gdirekayasa untuk aplikasi Fast Ethernet (10/100BASE-TX). Menampilkan rasio belitan 1:1, kerugian penyisipan rendah, isolasi 1500VAC yang kuat, dan penolakan crosstalk/mode umum yang kuat, S16503G memastikan kinerja antarmuka Ethernet PHY yang stabil dan tahan bising. Paket SMDnya yang ringkas dan karakteristik kelistrikan standar industri menjadikannya ideal untuk port jaringan RJ45, switch Ethernet, router, gateway IoT industri, dan papan infrastruktur komunikasi. Tersedia dari sumber tepercaya termasuk EASTEVER, JWD, dan CND-tek dengan distribusi global dan pengemasan reel untuk perakitan bervolume tinggi. Dirancang untuk jaringan yang sesuai dengan IEEE 802.3 dan dioptimalkan untuk alur kerja perakitan PCB modern.
| Parameter | Spesifikasi |
|---|---|
| Nomor Model | S16503G |
| Tipe Produk | Magnetik LAN Ethernet / Transformator Isolasi |
| Standar Ethernet yang Didukung | IEEE 802.3 10/100BASE-TX |
| Rasio Belitan (Tx / Rx) | 1CT : 1CT ±5% |
| Induktansi Sirkuit Terbuka (OCL) | ≥ 350 µH @ 100 kHz, 0.1 V, 8 mA bias DC |
| Induktansi Kebocoran | ≤ 0.5 µH @ 100 kHz, 0.1 V |
| Resistansi DC (DCR) | ≤ 1.4 Ω |
| Kerugian Penyisipan | ≤ -1.1 dB @ 1–100 MHz |
| Kerugian Pengembalian | ≥ -18 dB (1–30 MHz)≥ -12 dB (30–80 MHz) |
| Crosstalk | ≥ -30 dB @ 1–100 MHz |
| Penolakan Mode Umum (CMR) | ≥ -30 dB @ 1–100 MHz |
| Tegangan Isolasi (Hi-Pot) | 1500 VAC, 60 s, 1 mA |
| Rentang Suhu Operasi | 0 °C hingga +70 °C |
| Rentang Suhu Penyimpanan | -20 °C hingga +125 °C |
| Tipe Pemasangan | Perangkat Pemasangan Permukaan (SMD) |
| Kepatuhan | Sesuai RoHS |
✅ Peralatan Jaringan Ethernet: Switch, router, firewall
✅ Sistem Tertanam: SBC, pengontrol industri
✅ Perangkat Konsumen & Pengawasan: Kamera IP, TV pintar, set-top box
✅ Peralatan Telekomunikasi & Komunikasi: Terminal EPON/GPON, sel mikro stasiun pangkalan
