LPJD4011DNL4 IR Reflow Vertikal RJ45 Jack Dengan 10/100Base-T Magnetics

LPJD4011DNL4 THR Vertikal RJ45 Konektor Ringkasan

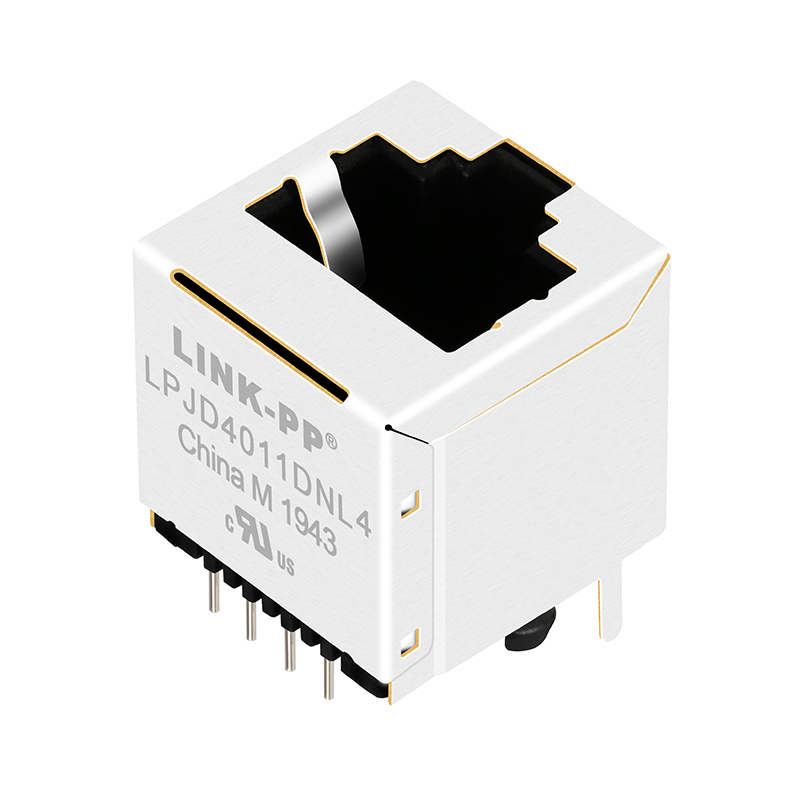

LPJD4011DNL4 adalah konektor RJ45 vertikal yang dikembangkan oleh LINK-PP INT'L TECHNOLOGY CO., LIMITED, yang pada dasarnya diposisikan sebagai konektor Through-Hole Reflow (THR) dengan komponen magnetik 10/100.Ini disesuaikan dengan skenario Ethernet, mendukung kecepatan transmisi 10/100 Base-T, dan mengadopsi desain port 1x1. Konfigurasi kontak adalah 8P8C (sesuai dengan standar antarmuka Ethernet RJ45),dan itu adalah jenis non-PoE (Power over Ethernet)Pelabuhan ini memiliki 4 inti magnetik bawaan, dan sudut pemasangan PCB adalah tipe entri atas, yang dapat memenuhi persyaratan antarmuka perangkat jaringan daerah lokal (LAN) konvensional.

LPJD4011DNL4 Spesifikasi Listrik

Spesifikasi reflow THR:

• Tahap prapanas:Kisaran suhu (TA-TB): 150-200°C; kisaran waktu (T1-T2): 60-180 detik.
• Tahap suhu tahan:Suhu tahan: 217°C; Waktu tahan (TL): 60-150 detik.
• Tahap suhu puncak:Suhu puncak maksimum (TP): 250 (+0/-5) °C; Waktu maksimum pada suhu puncak (TP): 5 detik.
• Persyaratan Tambahan:Kecepatan pemanasan rata-rata maksimum adalah 3°C/s; kecepatan pendinginan rata-rata maksimum adalah 6°C/s. Waktu maksimum dari 25°C sampai produk keluar dari tungku adalah 6 menit.

Karakteristik Mekanis & Bahan

Komposisi Bahan

1. Perumahan:Terbuat dari bahan termoplastik PA46 + 30% serat kaca (G.F.), sesuai dengan peringkat peradangan UL94V-0, dan menampilkan kekuatan mekanik dan keselamatan kebakaran.
2. Kontak:Terbuat dari perunggu fosfor C5210R-EH dengan ketebalan 0,35 mm. Daerah kontak dilapisi emas, dengan ketebalan plating emas minimal 6 micro-inci,meningkatkan konduktivitas listrik dan resistensi oksidasi.
3. Pin:Terbuat dari kuningan C2680R-H dengan ketebalan 0,35 mm, memastikan kekakuan dan konduktivitas listrik dari pin.
4. Perisai:Terbuat dari stainless steel SUS 304-1/2H dengan ketebalan 0,2 mm, yang dapat secara efektif melindungi gangguan elektromagnetik eksternal (EMI).

Dimensi & Layout

Toleransi Dimensi:Toleransi dimensi untuk persyaratan presisi yang berbeda adalah ± 0,30 mm, ± 0,25 mm, dan ± 0,15 mm, masing-masing dengan toleransi sudut ± 1 °.dan ada 3 lembar gambar.

Perencanaan PCB yang direkomendasikan:Produk ini menyediakan tata letak PCB yang direkomendasikan (Top View) untuk memandu desain papan PCB yang cocok dengan konektor, memastikan pemasangan yang tepat dan kinerja transmisi sinyal.
