Rincian Produk
Place of Origin: China
Nama merek: LINK-PP
Sertifikasi: IEEE 802.3, UL Recognized, RoHS Compliant, REACH Compliant, ISO 9001 / 14001 Certified
Model Number: LPJ4014CNL
Dokumen: LPJ4014CNL.pdf
Ketentuan Pembayaran & Pengiriman
Minimum Order Quantity: 10
Harga: $0.65
Packaging Details: Tray
Delivery Time: Within 2-3 days
Jenis kelamin: |
Magjack Wanita |
Seri: |
Konektor LINK-PP RJ45 |
Merek yang kompatibel: |
Wurth |
Jumlah port: |
1x1 |
Memalangi: |
Turun |
Laju data: |
100base-t |
Poe: |
Non |
Opsi LED: |
Tanpa |
Tab EMl: |
Dengan |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
kisaran suhu pengoperasian: |
-40 ° C hingga +85 ° C. |
Jenis kelamin: |
Magjack Wanita |
Seri: |
Konektor LINK-PP RJ45 |
Merek yang kompatibel: |
Wurth |
Jumlah port: |
1x1 |
Memalangi: |
Turun |
Laju data: |
100base-t |
Poe: |
Non |
Opsi LED: |
Tanpa |
Tab EMl: |
Dengan |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
kisaran suhu pengoperasian: |
-40 ° C hingga +85 ° C. |

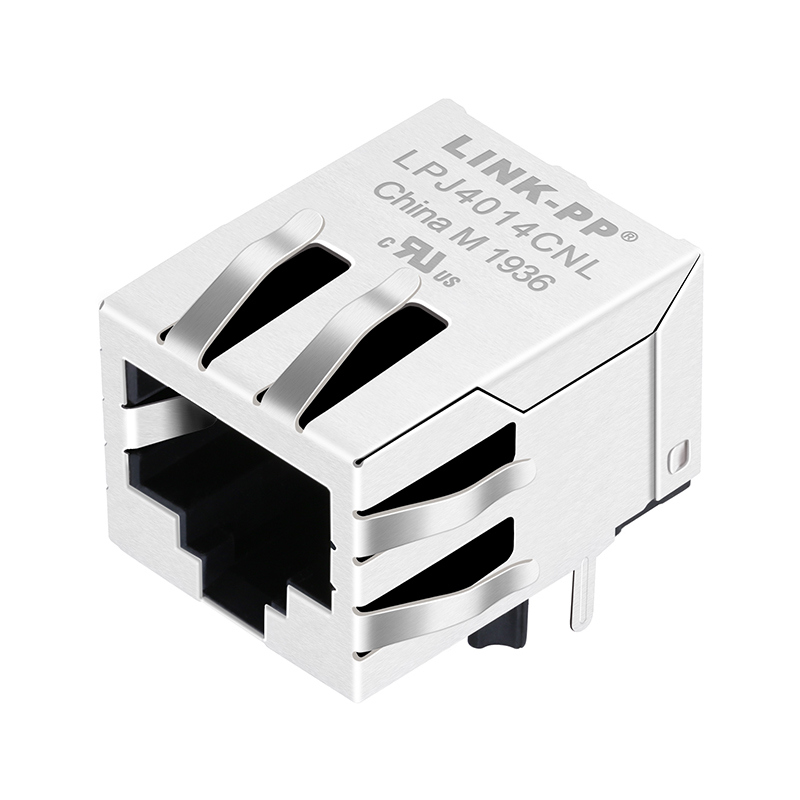

ItuLPJ4014CNLadalah akonektor RJ45 port tunggal dengan magnet terintegrasi, dirancang dan diproduksi olehLINK-PPuntuk dapat diandalkanEthernet 10/100 Basis-Tkonektivitas.
Modul Magjack ringkas ini mengintegrasikantransformator magnetik dan antarmuka RJ45menjadi satu komponen, mengurangi ruang PCB, meningkatkan kinerja EMI, dan menyederhanakan desain sirkuit untuk jaringan dan aplikasi industri.
Dibangun untuk bertemustandar IEEE 802.3, LPJ4014CNL mendukungTransmisi data 10/100Mbpsdan menawarkan integritas sinyal yang sangat baik bahkan di lingkungan yang bising secara elektrik.
Dengan sebuahrentang suhu pengoperasian yang luas (-40 °C hingga +85 °C)Danperumahan terlindung, ini ideal untukPerangkat IoT, pengontrol industri, dan sistem tertanammembutuhkan kinerja Ethernet yang stabil.
| Parameter | Spesifikasi |
|---|---|
| Nomor Bagian | LPJ4014CNL |
| Jenis | Konektor RJ45 Terintegrasi (Magjack) |
| Konfigurasi Pelabuhan | 1×1 |
| Kecepatan | 10/100 Basis-T |
| Tipe Pemasangan | Melalui Lubang |
| Orientasi | Tab Bawah |
| Tameng | Terlindung Logam |
| DIPIMPIN | Tidak ada LED |
| Suhu Operasional | -40°C ~ +85°C |
| Pelapisan Kontak | Kilat Emas (opsi 6 µin / 15 µin / 30 µin) |
| Bahan Isolator | UL 94V-0 Termoplastik |
| Kepatuhan | IEEE 802.3, UL, RoHS, JANGKAUAN |
Q1: Apa yang membuat LPJ4014CNL cocok untuk aplikasi industri dan IoT?
J: LPJ4014CNL direkayasa denganmagnet terintegrasi dan pelindung EMI yang ditingkatkan, menawarkan peredam kebisingan dan integritas sinyal yang unggul di lingkungan listrik yang keras. Diarentang suhu yang luas (-40 °C hingga +85 °C)Dandesain pemasangan melalui lubangmemastikan kinerja mekanis yang andal untuk pengoperasian jangka panjangEthernet industri, otomatisasi, dan gateway IoT.
Q2: Apa perbedaan Magjack RJ45 terintegrasi dengan konektor RJ45 standar?
J: Tidak seperti konektor RJ45 standar, LPJ4014CNL terintegrasitransformator magnetik (magnetik)di dalam rumah konektor. Integrasi ini menyediakanisolasi antara PHY dan jalur jaringan, meminimalkan jumlah komponen eksternal, meningkatkanKinerja EMC/EMI, dan menyederhanakan desain PCB. Hasilnya adalah atapak yang lebih kecil, biaya sistem yang lebih rendah, dan peningkatan keandalan desain.
Q3: Apakah LPJ4014CNL kompatibel dengan chipset Ethernet PHY utama?
J: Ya. LPJ4014CNL sepenuhnyaSesuai dengan IEEE 802.3dan telah diuji dengan chipset PHY terkemuka dariBroadcom, Intel, Microchip, Realtek, Marvell, dan Texas Instruments. Hal ini memastikan kompatibilitas plug-and-play di sebagian besar aplikasi Ethernet 10/100 Base-T.
Q4: Apakah LPJ4014CNL memerlukan komponen eksternal tambahan untuk pengoperasiannya?
A: Tidak diperlukan magnet tambahan. Desain terpadu sudah mencakup hal-hal yang diperlukantransformator isolasi dan tersedak mode umum, memungkinkan koneksi langsung antara port RJ45 dan antarmuka Ethernet PHY. Hanya komponen pasif pendukung minimal (misalnya resistor dan kapasitor) yang diperlukan untuk pengkondisian sinyal sesuai rekomendasi lembar data PHY.
Q5: Sertifikasi kepatuhan apa yang dipenuhi LPJ4014CNL?
A: LPJ4014CNL bertemuPengakuan UL,RoHS, DanMENCAPAIarahan lingkungan, dan mematuhiSpesifikasi IEEE 802.3 Ethernet. Fasilitas produksi LINK-PP adalahBersertifikat ISO 9001 / ISO 14001, memastikan kualitas produk dan tanggung jawab lingkungan yang konsisten.
Q6: Dapatkah LINK-PP menyediakan solusi Magjack RJ45 yang disesuaikan?
J: Ya. Penawaran LINK-PPKustomisasi OEM dan ODM, termasuk modifikasi padakonfigurasi pin, warna LED, desain magnet, dan struktur pelindunguntuk memenuhi persyaratan listrik atau mekanik tertentu. Solusi khusus tersedia untuk aplikasi jaringan industri, telekomunikasi, dan jaringan tertanam bervolume tinggi.
