Rincian Produk
Tempat asal: Tiongkok
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: LPJD0717DNL
Dokumen: LPJD0717DNL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000
Harga: $0.09-$1.85
Kemasan rincian: 50pcs/tray, 1200pcs/karton
Waktu pengiriman: di kapal stok hari ini
Syarat-syarat pembayaran: TT, Net30/60/90 hari
Menyediakan kemampuan: 6000K-PCS/bulan
Nomor Bagian: |
LPJD0717DNL |
kecepatan: |
10/100/1000BASE-T |
Pemasangan: |
Vertikal, THT |
Konfigurasi Port: |
Port 1x1 |
Kemaknitan: |
Terintegrasi, |
Rasio belokan: |
1ct: 1ct |
Nomor Bagian: |
LPJD0717DNL |
kecepatan: |
10/100/1000BASE-T |
Pemasangan: |
Vertikal, THT |
Konfigurasi Port: |
Port 1x1 |
Kemaknitan: |
Terintegrasi, |
Rasio belokan: |
1ct: 1ct |

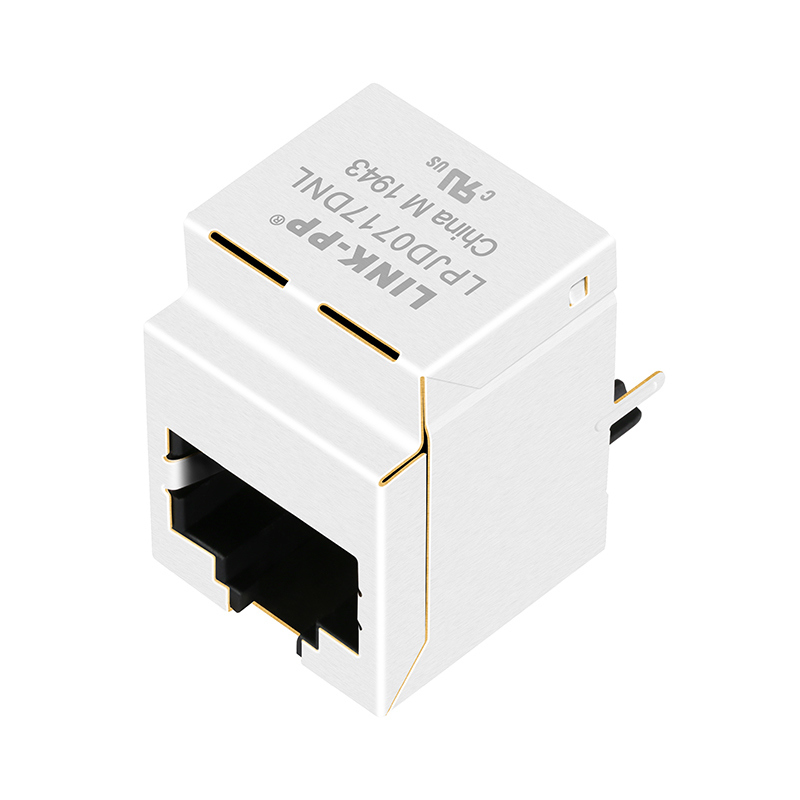

PeraturanLPJD0717DNLadalah konektor magnetik 1000 Base-T (Gigabit Ethernet) RJ45 dengan port tunggal yang dirancang untuk pemasangan vertikal melalui lubang (THT).Ini diproduksi oleh LINK-PP dan merupakan komponen non-PoE (Power over Ethernet), dengan modul magnetik terintegrasi tetapi tidak ada indikator LED.
| Parameter | Spesifikasi |
|
Nomor Bagian |
LPJD0717DNL |
| Jenis konektor | VertikalJack (RJ45, Ethernet) |
| Jumlah Posisi/Kontak | 10P8C |
| Orientasi Kunci | Di atas. |
| Sudut pemasangan PCB | THT Solder |
| Tab EMI Perisai | Tanpa |
| Ketinggian Paket | 16.60mm /0.654Inci |
| Panjang Paket | 21.59mm /0.850Inci |
| Lebar Paket | 16.00mm /0.630Inci |
| Bahan perumahan | PBT termoplastik + 30%G.F UL94V-0 |
| Bahan kontak | Phosphor Bronze C5210R-EH, Ketebalan = 0,35mm |
| Bahan pin | Kuningan C2680R-H, Ketebalan = 0,35mm |
| Bahan Perisai | Paduan tembaga Kuningan H65Y, Ketebalan = 0,2 mm |
| Contact Plating | Emas 6 micro-inci Min. di daerah kontak. |
| Suhu ujung solder gelombang | 250°C, 5 detik. |
| Sertifikasi UL | Nomor File E484635 |
| Spesifikasi | Nilai | Kondisi |
| Rasio putaran (± 2%) | 1CT:1CT | Primary: Sekunder (Pri: Sec) |
| Induktansi OCL (Min) | 350 μH | @100kHz, 0,1V, 8mA DC Bias |
| Kerugian Penempatan (Max) | -1,0dB | 0.5 ~ 100MHz |
| Kembali kerugian (Min) | -18dB | 0.5 ~ 40MHz |
| Kembali kerugian (Min) | -14dB | 60MHz |
| Kembali kerugian (Min) | -12dB | 80MHz |
| Kembali kerugian (Min) | -10dB | 100MHz |
| Crosstalk (Min) | -35dB | 0.5 ~ 40MHz |
| Crosstalk (Min) | -30dB | 40.1 ~ 100MHz |
| Rasio Penolakan Mode Umum (CMRR) (Min) | -30dB | 0.5 ~ 100MHz |
| Tes Hipot (Min) | 1500Vrms | |
| Jangkauan suhu operasi | 0°C sampai 70°C |
| Parameter | HFJV1-1G46RL / HFJV1-E1G46RL |
|---|---|
| Jenis konektor | RJ45 Magnetic Jack |
| Jumlah Pelabuhan | 1 pelabuhan |
| LED | Tidak ada LED |
| Orientasi | Top-Entry |
| Perisai | Ya, aku tahu. |
| Suhu operasi | 0°C sampai +70°C /-40°C sampai +85°C |
| Suhu penyimpanan | -40°C sampai +85°C |
| Kelembaban | 0 ∼ 95% RH |
