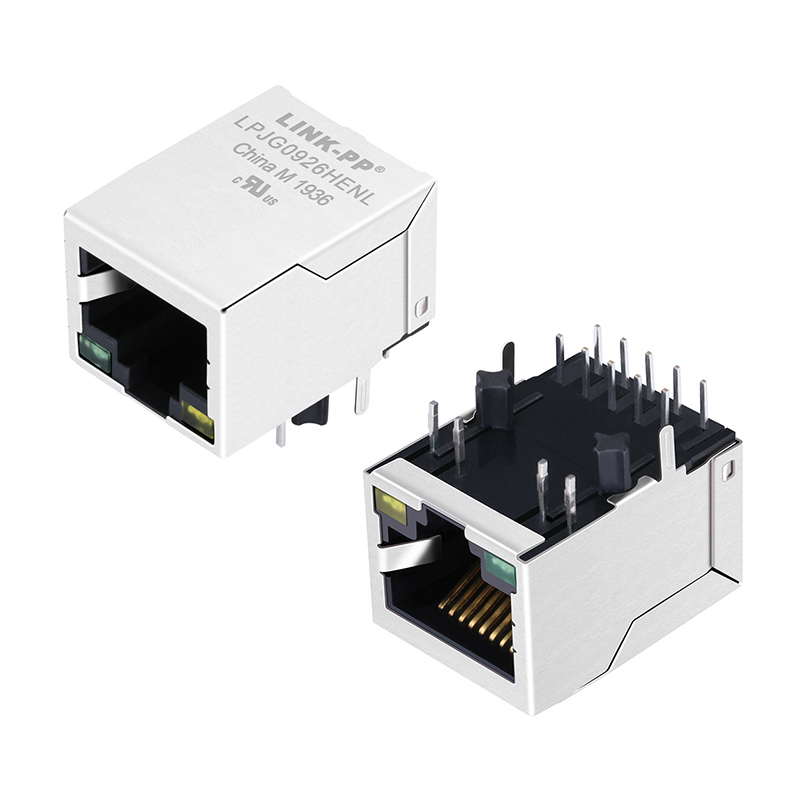

LPJG0926HENL 100/1000 Base-T RJ45 MagJack dengan Dukungan PoE+

Fitur utama dari konektor LPJG0926HENL RJ45:

1Konektor RJ45 port tunggal dengan magnetik terintegrasi yang dirancang untuk100/1000Base-TEthernet (Gigabit)PoE+kemampuan.

2.1 × 1 portkonfigurasi,lubang tembusMenyambung.

3. Orientasikan tab ke bawah (Tab ke bawah) denganhijau/kuningLED terintegrasi.

4. BertemuIEEE 802.3at (PoE+)standar; dirancang untuk aplikasi LAN seperti modem SOHO ADSL, LAN-on-Motherboard (LOM), hub, switch.

5.Bahan-bahanKinerja:

• Bahan rumah: PBT termoplastik dengan 30% serat kaca, UL94V-0.
• Kontak: perunggu fosfor; pin: kuningan;
• Perisai: SUS 304.
• Pelapisan kontak di area kawin: minimal 6 μin emas.

6. magnetik isolasi tinggi: rasio putaran1CT: 1CT(primal ke sekunder) untuk setiap pasangan.

7Kunci.Kinerja listrik:

• Induktansi sirkuit terbuka: ≥ 350 μH (100 kHz/0,1 V, bias 8 mA); ≥ 120 μH (100 kHz/0,1 V, bias 18 mA).
• Kerugian penempatan: maksimum 1,0 dB (1-100 MHz); 1,2 dB (100-125 MHz).
• Kerugian pengembalian: minimal ¢16 dB (1-40 MHz); ¢12 dB (40-60 MHz); ¢10 dB (60-80 MHz); ¢8 dB (80-100 MHz).
• Crosstalk: minimal 30 dB (1-100 MHz).
• Penolakan modus umum: minimal 30 dB (1-100 MHz).
• DC / tegangan nominal pada pin RJ-45: hingga 720 mA pada 57 VDC (terusan).
• Tes hi-pot: minimal 1500 Vrms.

8. suhu operasi:0 °C sampai 70 °C.

9PaketUkuran(sekitar.): Panjang ~ 21,25 mm, Lebar ~ 15,93 mm, Tinggi ~ 13,30 mm.

10. Sertifikasi / Kepatuhan: RoHS, REACH, UL nomor file E484635.

Spesifikasi mekanik & pemasangan:

• Orientasi: 90° (sudut kanan) pemasangan melalui lubang.
• Pos pegangan: Tipe T-post untuk pemasangan papan yang kokoh.
• Perisai darat: terhubung melalui tab perisai (SUS 304) ke pesawat darat.
• Suhu ujung solder gelombang: 250 °C selama 5 detik.
• Rancangan PCB yang disarankan diberikan dalam lembar data.

LPJG0926HENL RJ45 Lembar data:

LPJG0926HENL.pdf

Pertimbangan Desain & Catatan:

1. Pastikan tata letak papan mengikuti jejak yang direkomendasikan dan grounding perisai sesuai dengan lembar data.
2. Perhatikan nilai arus (720 mA @ 57 V) jika desain PoE Anda mendorong skenario daya tinggi (misalnya, perangkat PoE +).
3. Suhu operasi terbatas pada 0 °C~70 °C; jika desain Anda berjalan lebih panas (industri/temperature diperpanjang) periksa kesesuaian atau derate.
4. Saat merancang kepatuhan EMI dan integritas sinyal, gunakan magnetik yang ditentukan dan uji kehilangan penempatan/pengembalian, crosstalk per data.
5. Periksa jejak LED dan orientasi tab (opsi LED hijau/kuning) agar sesuai dengan tata letak papan Anda.

Mengapa Memilih LPJG0926HENL?

• Menggabungkan kecepatan Gigabit Ethernet dengan dukungan PoE +, mengurangi kebutuhan untuk kabel listrik terpisah.
• Magnetik terintegrasi menghemat ruang papan dan menyederhanakan desain.
• Kepatuhan terhadap standar industri (IEEE 802.3at, UL, RoHS) memastikan operasi yang dapat diandalkan dan kebebasan desain.
• Pilihan material yang kuat dan pelindung mendukung kinerja EMI/EMC dalam lingkungan yang menuntut.
• Cocok untuk lingkungan kelas industri dan peralatan jaringan arus utama.
