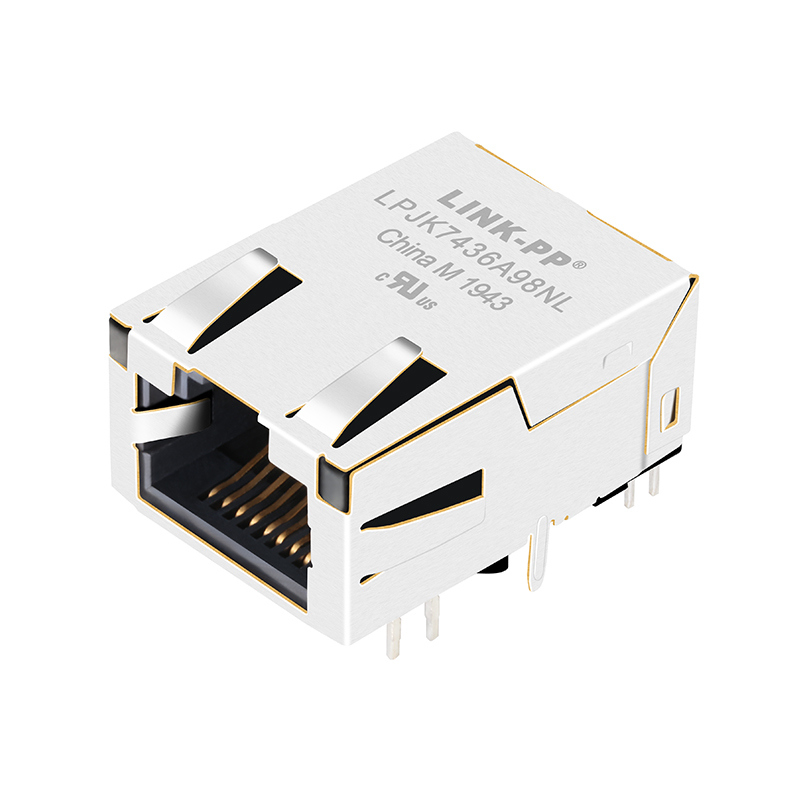

LPJK7436A98NL Low-Profile RJ45 Connector dengan 1000Base-T Magnetics

Fitur Utama:

• Jack RJ45 1×1 port tunggal yang mendukung kecepatan Ethernet 10 / 100 / 1000Base-T (Gigabit).
• Faktor bentuk profil rendah: tinggi paket sekitar 11,30 mm.
• Konfigurasi pemasangan melalui lubang (THT) entri samping (“Tab Up” orientasi kait).
• Indikator LED bawaan: Opsi Oranye & Hijau / Kuning.
• Magnetik terintegrasi: rasio belitan 1CT:1CT (primer: sekunder) untuk set saluran TX/RX.
• Konektor berpelindung dengan tab EMI.
• Kepatuhan: Standar IEEE 802.3 (Ethernet), sertifikasi RoHS, REACH, UL.
• Rentang suhu pengoperasian: –40 °C hingga +85 °C untuk banyak daftar (catatan: konfirmasi dengan lembar data untuk varian Anda)

Spesifikasi:

Aplikasi:

1. Peralatan jaringan yang dibatasi ruang seperti kamera pintar, modul tertanam, router ringkas, dan perangkat jaringan konsumen/industri.
2. Perangkat yang memerlukan konektivitas Gigabit Ethernet penuh dalam tata letak PCB profil rendah.
3. Produk jaringan di mana magnetik terintegrasi menyederhanakan desain papan dan kinerja EMI/EMC.

Detail Konektor RJ45 dengan Magnetik Terintegrasi:

Pertimbangan Desain & Tata Letak:

• Gunakan jejak PCB yang direkomendasikan dan tata letak tiang penahan sesuai gambar pabrikan (lihat lembar data).
• Pastikan orientasi entri samping (Tab Atas) cocok dengan desain papan dan batasan mekanis Anda.
• Verifikasi bahwa orientasi dan warna LED cocok dengan desain sistem dan indikasi visual Anda.
• Untuk desain termal: meskipun diberi nilai –40 °C hingga +85 °C, pastikan bahwa komponen yang berdekatan dan tata letak papan tidak melebihi batas termal konektor.
• Tinjau strategi pelindung EMI/EMC: tab EMI konektor harus diikat ke ground papan dengan tepat untuk memastikan kinerja yang optimal.
• Karena magnetik terintegrasi, pertimbangkan dengan cermat susunan papan dan integritas sinyal di sekitar wilayah RJ45 (terutama jika kecepatan tinggi atau PoE terlibat).
