Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: TLA-8T104WLF-T
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10k/25k
Harga: $0.08-$1.2
Kemasan rincian: T & r
Waktu pengiriman: di kapal stok hari ini
Syarat-syarat pembayaran: TT, Net30/60/90 hari
Menyediakan kemampuan: 3kk/bulan
Nomor Bagian: |
TLA-8T104WLF-T |
Jenis Produk: |
Transformer Ethernet |
Induktansi: |
350 μH |
Turn Rasio: |
1ct: 1ct |
Tegangan isolasi: |
1500Vrms |
Kisaran Suhu Pengoperasian: |
-40°C hingga +85°C |
Nomor Bagian: |
TLA-8T104WLF-T |
Jenis Produk: |
Transformer Ethernet |
Induktansi: |
350 μH |
Turn Rasio: |
1ct: 1ct |
Tegangan isolasi: |
1500Vrms |
Kisaran Suhu Pengoperasian: |
-40°C hingga +85°C |

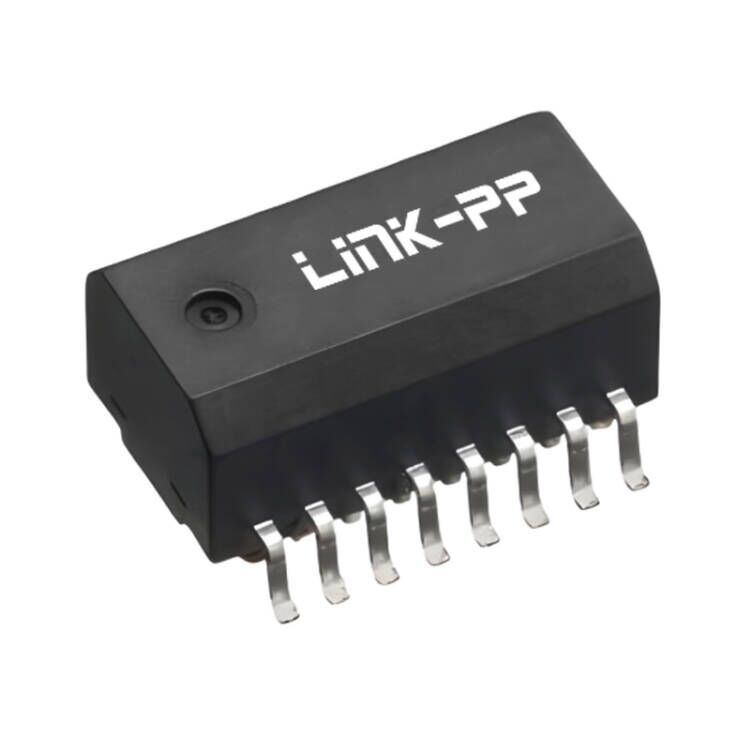

TLA-8T104WLF-T adalah kelas otomotif, permukaan-mount (SMD) LAN pulsa trafo yang awalnya diproduksi oleh TDK.modul ini memastikan integritas sinyal yang kuat dan komunikasi jaringan yang dapat diandalkan di lingkungan yang menuntut.
TLA-8T104WLF-T adalah transformer pulsa LAN kelas otomotif TDK yang usang yang awalnya dikembangkan untuk aplikasi Ethernet 10/100BASE-TX.memberikan induktansi minimum 350 μH, rasio putaran 1CT:1CT, tegangan isolasi 1500 Vrms, dan kepatuhan terhadap persyaratan keandalan AEC-Q200 untuk lingkungan otomotif dan industri yang menuntut.
Meskipun bagian TDK asli telah mencapai akhir umur (EOL), banyak produsen terus membutuhkan pengganti yang kompatibel untuk desain lama dan produk umur panjang.LINK-PP menawarkan solusi trafo Ethernet berkualitas tinggi dengan kinerja listrik yang setara, membantu insinyur mempertahankan produksi tanpa mendesain ulang PCB yang ada.
Apakah Anda memelihara ECU otomotif, peralatan Ethernet industri, pengontrol tertanam, atau perangkat jaringan, transformer Ethernet kompatibel kami memberikan kinerja yang dapat diandalkan,ketersediaan jangka panjang, dan dukungan teknis.
-Bersertifikat otomotif:Sesuai sepenuhnya dengan AEC-Q200, menjamin keandalan dan kinerja yang tinggi di bawah tekanan termal dan mekanik yang keras.
-Integritas sinyal yang dioptimalkan:Fitur rasio putaran 1CT:1CT standar (untuk saluran TX dan RX) dan kehilangan sisipan ≤ 1 dB (0,1 hingga 100 MHz), memastikan transmisi data yang bersih.
-Isolasi yang kuat:Memberikan tegangan isolasi 1500 Vrms (50 Hz selama 1 menit), melindungi IC sensitif dari lonjakan listrik dan kebisingan ground loop.
-Induktansi standar:Memberikan induktansi minimum 350 μH (pada 100 kHz, bias DC 8 mA), memenuhi standar IEEE 802.3 yang ketat untuk Fast Ethernet.
-Toleransi suhu ekstrim:Bekerja dengan sempurna dalam kondisi ekstrim dengan kisaran suhu operasi yang luas dari -40 °C sampai +85 °C.
-Ramah lingkungan:Sesuai sepenuhnya dengan RoHS dan bebas REACH SVHC.
| Parameter | Spesifikasi |
|---|---|
| Nomor Bagian | TLA-8T104WLF-T |
| Jenis Produk | Ethernet LAN Pulse Transformer |
| Standar Ethernet | 10/100BASE-TX |
| Jenis Transformer | Transformator Pulsa Isolasi |
| Paket | Perangkat permukaan (SMT) |
| Rasio berputar | 1CT:1CT (TX), 1CT:1CT (RX) |
| OCL (Induktansi Sirkuit Terbuka) | 350 μH Min. @100 kHz, 8 mA DC Bias |
| Tegangan isolasi | 1500 Vrms, 50 Hz, 1 Menit |
| Kerugian Penempatan | ≤1 dB (0,1 ∼100 MHz) |
| Kapasitas Interwinding | ≤ 30 pF |
| Suhu operasi | -40°C sampai +85°C |
| AEC-Q200 | Berkualifikasi |
| Kepatuhan | RoHS, REACH Bebas SVHC |
| Kemasan | Tape & Reel yang tergores |
| Jumlah gulungan | 1000 pcs |
| Unit Berat | Sekitar 0.6 g |
Jejak SMT yang kompak memungkinkan perakitan otomatis sambil meminimalkan kebutuhan ruang PCB untuk produk jaringan kepadatan tinggi.
| Dimensi | Nilai |
|---|---|
| Panjang (L) | 11.60 mm Max. |
| Lebar (W) | 60,50 ± 0,20 mm |
| Ketinggian (H) | 5.90 mm Max. |
| Pemasangan | Perangkat permukaan (SMT) |
TLA-8T104WLF-T dirancang untuk memenuhi persyaratan integritas sinyal antarmuka IEEE 802.3 Fast Ethernet.
| Parameter Listrik | Nilai |
|---|---|
| Induktansi | 350 μH Min. |
| Frekuensi pengujian | 100 kHz |
| DC Bias | 8 mA |
| Rasio berputar | 1CT:1CT |
| Kerugian Penempatan | ≤ 1 dB |
| Jangkauan Frekuensi | 0.100 MHz |
| Kapasitas Interwinding | ≤ 30 pF |
| Tegangan isolasi | 1500 Vrms |
TLA-8T104WLF-T banyak digunakan dalam peralatan komunikasi Fast Ethernet yang membutuhkan isolasi listrik dan pengkondisian sinyal.
Aplikasi khas meliputi:
