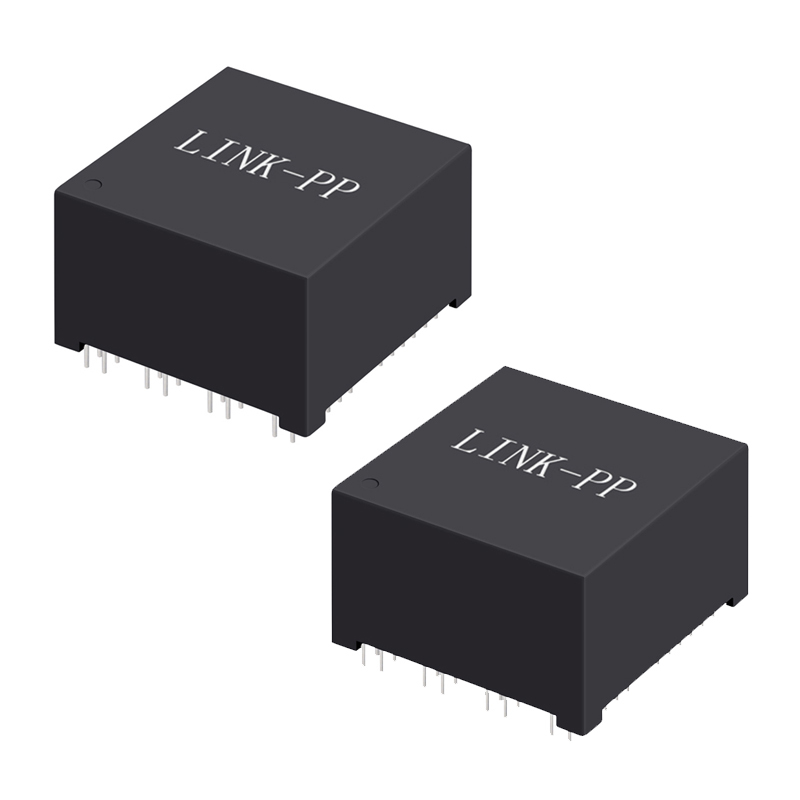

HXB6606NL 1000mA PoE++ 1G Modul Magnetik Paket THT Dalam 96 Pin

Fitur Utama Magnetik LAN PoE HXB6606NL:

1. Transformator LAN PoE kepadatan tinggi.
2. Memenuhi standar IEEE 802.3 untuk Ethernet 10/100Base-Tx dan 1000Base-T (1G).
3. Mendukung daya 4-pasang PoE++ 90W, dengan rating arus 1000mA per pasang.
4. THT (Through-Hole Technology), paket quad-port 96-pin.
5. Isolasi minimum 1500Vrms antara kumparan primer dan sekunder, memastikan integritas sinyal.
6. Induktansi minimum 280µH (diukur pada 100KHz/0.1V dengan bias 15mAdc).
7. Dapat disolder dengan tangan atau gelombang pada suhu maksimum 260°C selama 5 detik.
8. Sepenuhnya sesuai RoHS.
9. Kompatibel dengan semua PHY utama (Perangkat Lapisan Fisik).
10. Cocok untuk aplikasi industri dengan rentang suhu operasi yang luas dari -40°C hingga +85°C.
11. Dirancang untuk digunakan dalam jaringan industri, elektronik, dan aplikasi lingkungan kasar lainnya.

Spesifikasi Listrik Transformator PoE 1GBase-T @25℃:

Lembar Data Modul Magnetik HXB6606NL :

FAQ:

1. Apa itu Transformator LAN PoE?

Sebuah Transformator LAN PoE (Power over Ethernet) adalah komponen jaringan khusus yang terintegrasi ke dalam perangkat Ethernet. Fungsi utamanya adalah untuk memungkinkan transmisi simultan dari sinyal data dan daya listrik melalui satu kabel Ethernet, sehingga menyederhanakan pengkabelan dan mengurangi biaya instalasi.

2. Apa fungsi utama dari Transformator LAN PoE?

Fungsi utamanya meliputi:

• Transmisi Data: Memastikan integritas sinyal data Ethernet dan mendukung komunikasi berkecepatan tinggi.
• Pengiriman Daya: Menyediakan daya listrik ke perangkat (seperti kamera IP, telepon VoIP, dan titik akses nirkabel) melalui kabel Ethernet yang sama.
• Isolasi Listrik: Menawarkan isolasi galvanik untuk melindungi peralatan dari lonjakan arus dan arus loop ground, meningkatkan keamanan sistem.
• Integritas Sinyal: Meningkatkan kualitas sinyal dengan mengurangi noise dan interferensi, memastikan komunikasi yang stabil dan andal.

3. Mengapa Transformator LAN PoE diperlukan?

Dalam pengkabelan jaringan tradisional, data dan daya memerlukan kabel terpisah. Transformator LAN PoE memungkinkan data dan daya ditransmisikan melalui satu kabel Ethernet, sangat menyederhanakan instalasi, menurunkan biaya, dan mengurangi kompleksitas. Hal ini sangat berharga dalam skenario di mana stopkontak sulit atau mahal untuk dipasang.

4. Standar Ethernet mana yang didukung oleh Transformator LAN PoE?

Transformator LAN PoE biasanya mematuhi standar berikut:

• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEEE 802.3bt (PoE++)

Standar ini menentukan tingkat daya dan metode pengiriman melalui kabel Ethernet, memastikan kompatibilitas dengan berbagai perangkat bertenaga.

5. Apa saja aplikasi umum dari Transformator LAN PoE?

Transformator LAN PoE banyak digunakan dalam aplikasi yang membutuhkan pengiriman data dan daya melalui Ethernet, seperti:

• Kamera IP: Sederhanakan Pengkabelan dalam Sistem Pengawasan.
• Telepon VoIP: Memungkinkan Penerapan Telepon Kantor yang Fleksibel.
• Titik Akses Nirkabel (AP): Memungkinkan pemasangan di langit-langit atau dinding tanpa catu daya terpisah.
• Pencahayaan Cerdas: Menyediakan konektivitas dan daya ke sistem pencahayaan cerdas.
• Terminal Point-of-Sale (POS): Mengurangi kompleksitas pengkabelan di lingkungan ritel.
• Sistem Kontrol Akses: Memberikan daya dan data ke pembaca kartu dan pengontrol.
