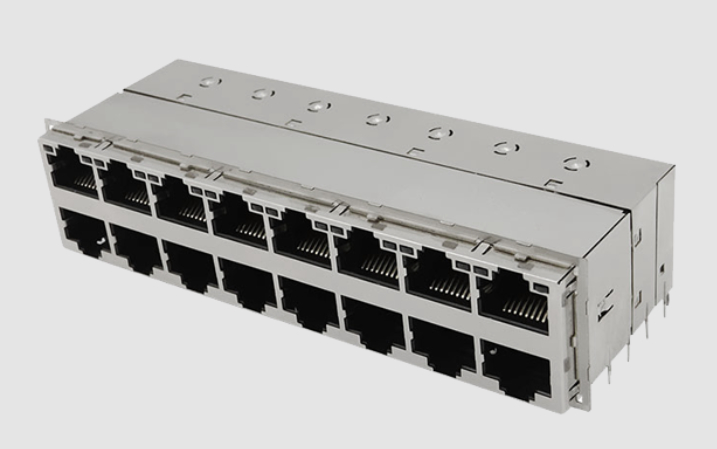

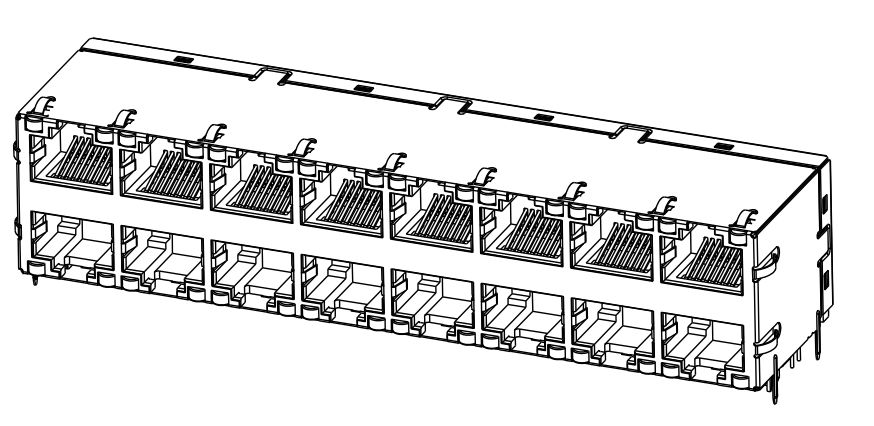

1-1840870-4 Modul Konektor Terintegrasi RJ45 2x8 Port Dengan LED

The 1-1840870-4 MagJack adalah konektor RJ45 2x8 tersusun berkinerja tinggi dengan magnetik terintegrasi, dirancang untuk mendukung aplikasi Gigabit Ethernet 1000BASE-T. Didesain untuk keandalan dan efisiensi, Modul Konektor Terintegrasi (ICM) ini sangat ideal untuk peralatan jaringan, server, dan perangkat komunikasi yang membutuhkan desain ringkas dan integritas sinyal yang unggul. Dengan konfigurasi tersusun, jejak kaki yang ringkas, dan kinerja listrik yang andal, 1-1840870-4 RJ45 2x8 adalah pilihan yang sangat baik untuk sakelar jaringan, router, server, sistem Ethernet industri, dan aplikasi telekomunikasi.

• Insertion Loss (IL): ≤1 dB (0.5-100 MHz)
• Return Loss (RL): ≥18 dB (0.5-40 MHz)
• Crosstalk Attenuation: ≥35 dB (0.5-100 MHz)
• Common Mode Rejection Ratio (CMRR): ≥30 dB (0.5-100 MHz)
• Tegangan Isolasi: 2250 VDC (Maks), untuk 500 V/s, semua port terhubung

• Konfigurasi Port: Tata letak tersusun 2x8, dioptimalkan untuk desain kepadatan tinggi.
• Kecepatan Data: Mendukung 1000BASE-T Gigabit Ethernet dengan kompatibilitas mundur ke 10/100BASE-T.
• Kinerja Magnetik: Impedansi 100Ω, minimum 350uH OCL, rasio putaran 1:1 pada keempat pasang, memastikan integritas sinyal dan penekanan EMI.
• Indikator LED: LED dua warna (Hijau/Kuning) memberikan status tautan dan aktivitas yang jelas untuk setiap port.
• Konstruksi:
  • Rumah: Termoplastik hitam, dinilai UL 94V-0 untuk ketahanan api.
  • Pelindung: Kuningan, berlapis nikel dengan ekor solder timah untuk daya tahan.
  • Kontak: Perunggu fosfor dengan pelapisan emas untuk keandalan jangka panjang.
• Tab EMI: Desain terintegrasi meningkatkan kompatibilitas elektromagnetik.
• Spesifikasi Lingkungan: Rentang suhu pengoperasian 0°C hingga +70°C, sesuai RoHS, bebas halogen.
• Tegangan Isolasi: Hingga 2250VDC untuk peningkatan keselamatan.
