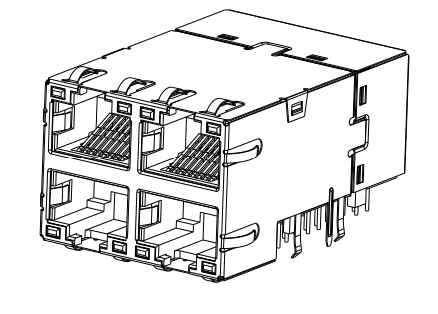

RJ45 2X2 2250741-1 Sudut kanan Dukungan Sudut kanan 100W 4PPoE

Spesifikasi RJ45 2X2 2250741-1:

2250741-1 MENGGambar

2.5G 4PPoE Sirkuit:

Fitur Utama:

• Desain Terpadu:Fitur yang paling menonjol adalah integrasi konektor RJ45 dan magnet Ethernet (transformer dan chokes) ke dalam satu modul kompak.
• Kecepatan data tinggi:Hal ini dirancang untuk mendukung 2.5GBASE-T Ethernet, memastikan kinerja jaringan berkecepatan tinggi.
• PoE bertenaga tinggi:Perangkat ini mendukung 100W 4-Pair Power over Ethernet (4PPoE), yang memungkinkan untuk memberikan daya yang signifikan untuk perangkat yang terhubung seperti titik akses nirkabel berkinerja tinggi, kamera IP, dan pencahayaan LED.
• Kompatibilitas dengan Standar Industri:ICM ini dirancang untuk kompatibel dengan PHY Ethernet utama (perangkat lapisan fisik) dari produsen seperti Broadcom.yang dapat mempermudah peningkatan desain yang ada.
• Ketahanan dan Keandalan:Dengan fitur seperti desain yang kuat dan rentang suhu operasi yang cocok untuk berbagai lingkungan, konektor ini dibangun untuk keandalan.Mereka juga biasanya 100% hi-pot diuji dalam produksi.

Fungsi Utama:

• Kondisi sinyal:Magnetik terintegrasi sangat penting untuk menjaga integritas sinyal dalam transmisi data berkecepatan tinggi.
• Penghapusan EMI:Fungsi utama dari MagJack RJ45 2x2 adalah untuk menekan gangguan elektromagnetik. komponen internal, seperti common mode chokes dirancang untuk menangani baik led dan radiated noise,yang sangat penting untuk memenuhi persyaratan EMC (Electromagnetic Compatibility).
• Isolasi Listrik:Magnetik memberikan isolasi galvanik, yang melindungi terhadap sirkuit pendek dan lonjakan tegangan.
• Komponen dan Pengurangan Ruang:Dengan menggabungkan konektor dan magnet, ICM mengurangi jumlah komponen pada papan sirkuit cetak (PCB),yang pada gilirannya menghemat ruang papan yang berharga dan dapat menyederhanakan proses desain dan perakitan.
• Pengiriman daya (PoE):Modul ini memfasilitasi transmisi daya melalui kabel Ethernet, berfungsi sebagai Peralatan Sumber Daya (PSE) atau Perangkat Berkualitas (PD).
