Rincian Produk
Place of Origin: China
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Model Number: 7498111123
Ketentuan Pembayaran & Pengiriman
Minimum Order Quantity: 50/500/1000
Harga: dapat dinegosiasikan
Packaging Details: Tape
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4600K.PCS/Month
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |

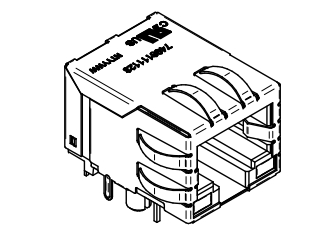

Seri WE-RJ45LAN 7498111123 konektor RJ45 dengan magnetik terintegrasi 1000BASE-T dirancang untuk integrasi yang mulus dan efisien ke dalam antarmuka Ethernet. Model 7498111123, yang dirancang khusus untuk penyolderan Through Hole Reflow (THR), menggabungkan konektor RJ45 dengan transformator terintegrasi dan choke mode umum. Desain ringkas ini sekitar 50% lebih kecil dari solusi magnetik diskrit, secara signifikan menghemat ruang papan yang berharga sekaligus memastikan kepatuhan terhadap standar IEEE 802.3 dan IEC 62368-1.
| Parameter | Spesifikasi |
|---|---|
| Induktansi (L) | 350 µH min (100 kHz / 100 mV / 8 mA) |
| Tegangan Uji Isolasi (Viso) | 2250 VDC |
| Kehilangan Penyisipan (IL) | -1 dB maks (1–100 MHz) |
| Kehilangan Balik (RL) | -16 dB min (1–30 MHz) -14 dB min (30–60 MHz) -12 dB min (60–80 MHz) -10 dB min (80–100 MHz) |
| Crosstalk (CT) | -33 dB min (1–60 MHz) -30 dB min (60–80 MHz) -30 dB min (80–100 MHz) |
| Rasio Penolakan Mode Umum (CMRR) | -33 dB min (1–30 MHz) -30 dB min (30–60 MHz) -30 dB min (60–80 MHz) -30 dB min (80–100 MHz) |
| Rasio Lilitan | 1:1 |
| Laju Data | 1000BASE-T |
| Parameter | Spesifikasi |
|---|---|
| Suhu Pengoperasian | -40°C hingga +85°C |
| Kondisi Penyimpanan (dalam kemasan asli) | < 40°C; < 75% RH |
| Tingkat Kepekaan Kelembaban (MSL) | 1 |
| Siklus Kawin | 750 siklus |
| Komponen | Material / Pelapisan |
|---|---|
| Material Rumah Plastik | Termoplastik LCP, Hitam |
| Peringkat Mudah Terbakar | UL94 V-0 |
| Material Pelindung | Kuningan |
| Pelapisan Pelindung | 30µ" Nikel |
| Material Kontak | Perunggu Fosfor |
| Pelapisan Kontak | 30µ" Emas di atas 50µ" Nikel |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
