Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: RoHS
Nomor model: 1-1840326-7
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 10 pcs
Harga: $3-$5.5
Kemasan rincian: Tape & Reel (TR)
Waktu pengiriman: 3-5 hari
Syarat-syarat pembayaran: T/T, L/C, Western Union
Menyediakan kemampuan: 600rb/bulan

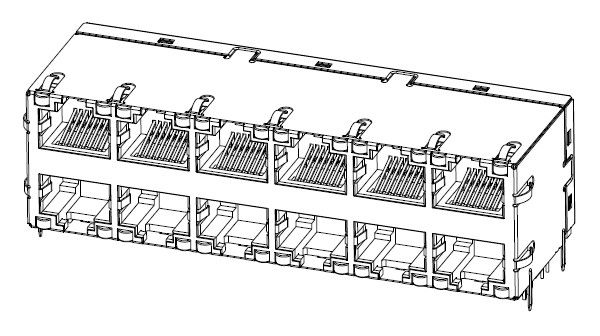

Nama produk: |
Konektor Gigabit 2x6 RJ45 bertumpuk |
Nomor Bagian: |
1-1840326-7 |
Konfigurasi Pelabuhan: |
2x6 (konfigurasi bertumpuk) |
Tipe pemasangan: |
Melalui lubang |
Orientasi: |
Sudut Kanan (Masuk Samping) |
Melindungi: |
Ya (sepenuhnya dilindungi) |
LED: |
Dengan indikator LED |
Peringkat Kecepatan: |
10/100/1000 Basis-t |
Kemaknitan: |
Terintegrasi |
Kepatuhan: |
IEEE 802.3AB, ROHS |
Nama produk: |
Konektor Gigabit 2x6 RJ45 bertumpuk |
Nomor Bagian: |
1-1840326-7 |
Konfigurasi Pelabuhan: |
2x6 (konfigurasi bertumpuk) |
Tipe pemasangan: |
Melalui lubang |
Orientasi: |
Sudut Kanan (Masuk Samping) |
Melindungi: |
Ya (sepenuhnya dilindungi) |
LED: |
Dengan indikator LED |
Peringkat Kecepatan: |
10/100/1000 Basis-t |
Kemaknitan: |
Terintegrasi |
Kepatuhan: |
IEEE 802.3AB, ROHS |
Peraturan1-1840326-7adalah kinerja tinggikonektor 2x6 RJ45 yang ditumpukdirancang untukGigabit Ethernet (10/100/1000Base-T)Konektor ini secara langsung mengintegrasikan komponen magnetik seperti transformator isolasi dan chokes mode umum ke dalam rumah, menyederhanakan desain papan dan mengurangi jumlah komponen.Ini menampilkanIndikator LEDuntuk setiap port untuk menampilkan status jaringan dan aktivitas dan menawarkan penuhPerisai EMIuntuk meningkatkan integritas sinyal. Ideal untuk aplikasi kepadatan tinggi seperti switch Ethernet, router, dan kartu antarmuka jaringan (NIC),konektor ini mendukung transmisi data yang dapat diandalkan sambil menghemat ruang PCB yang berharga.
| Kategori | Spesifikasi |
|---|---|
| Aplikasi | 10/100/1000 Base-T Ethernet |
| Impedansi | 100 Ohm |
| Rasio berputar (Chip-kabel) | 11:1 (Semua Empat Pasangan) |
| Induktansi sirkuit terbuka (OCL) | 350μH Min @ 100kHz, 0.1Vrms, 8mA DC Bias (0°C sampai 70°C, Semua Empat Pasangan) |
| Kearah Pasangan | Bi-Directional (Semua Empat Pasangan) |
| Parameter | Spesifikasi |
|---|---|
| Kerugian Penempatan (LL) | -1,0dB Max (0,5MHz sampai 100MHz) |
| Kembali kerugian (RL) | -12dB Min (0,5MHz sampai 40MHz) -10dB Min (40.1MHz sampai 100MHz) |
| Atenuasi Crosstalk | -35dB Min (0,5MHz sampai 40MHz) -33dB Min (40.1MHz sampai 100MHz) |
| Penolakan Mode Umum (CMRR) | -30dB Min (0,5MHz sampai 100MHz) |
| Isolation Voltage (tekanan isolasi) | 1500Vrms selama 60 detik (Waktu Naik: 1000V/detik, Semua Port Terhubung) |
| Warna LED | Panjang gelombang dominan (λd) | Tegangan ke depan (VF @ IF = 20mA) |
|---|---|---|
| Hijau | 565 nm | 1.8 ∙2.8V |
| Kuning | 585 nm | 1.8 ∙2.8V |
| Oranye | 590 nm | 1.8 ∙2.8V |
| Merah | 630 nm | 1.8 ∙2.8V |
| Biru | 470 nm | 2.8 ∙ 3.3V |
| Putih | 5500K (suhu warna) | 2.8 ∙ 3.3V |
