Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: 7499010004A
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/25K
Harga: $0.09-$1.15
Kemasan rincian: 50PCS / Baki, 1200pcs / Carton
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 250000-320000/bulan
P/N: |
7499010004A |
Silang P/N: |
LPJ0011DNL |
Tipe Konektor: |

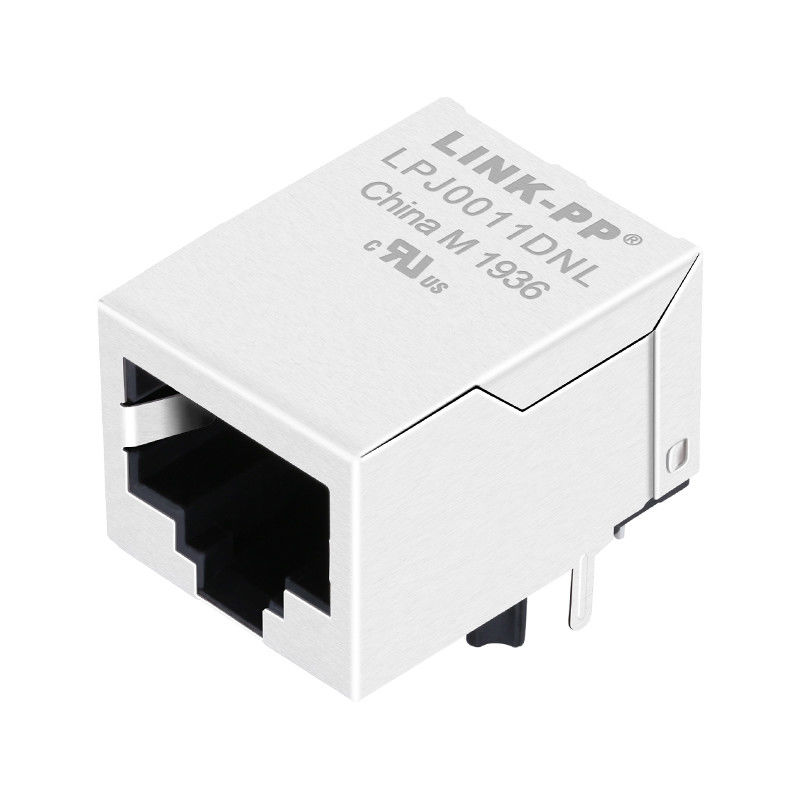

Magnet Terintegrasi RJ45 (MagJack) |
Kecepatan Ethernet: |
10/100 Mbps (100BASE-TX) |
Jumlah pelabuhan: |
Pelabuhan Tunggal (1×1) |
Perisai: |
Terlindung |
LED: |
Tidak ada LED |
Pemasangan: |
Lubang Melalui Sudut Kanan |
Tegangan isolasi: |
1500 VRM |
Induktansi: |
350 μH |
Suhu Operasional: |
0°C hingga +70°C |
Kepatuhan: |
IEEE 802.3u, RoHS, MENCAPAI, UL 62368 |
P/N: |
7499010004A |
Silang P/N: |
LPJ0011DNL |
Tipe Konektor: |
Magnet Terintegrasi RJ45 (MagJack) |
Kecepatan Ethernet: |
10/100 Mbps (100BASE-TX) |
Jumlah pelabuhan: |
Pelabuhan Tunggal (1×1) |
Perisai: |
Terlindung |
LED: |
Tidak ada LED |
Pemasangan: |
Lubang Melalui Sudut Kanan |
Tegangan isolasi: |
1500 VRM |
Induktansi: |
350 μH |
Suhu Operasional: |
0°C hingga +70°C |
Kepatuhan: |
IEEE 802.3u, RoHS, MENCAPAI, UL 62368 |
|
Kategori |
Parameter | Spesifikasi |
|---|---|---|
| Umum & Mekanis | Nomor Bagian | 7499010004A |
| Jenis konektor | RJ45 Jack (Wanita) | |
| Kode USOC | RJ45 | |
| Konfigurasi Pelabuhan | 1 × 1 (Pelabuhan Tunggal) | |
| Posisi / Kontak | 8P8C | |
| Gaya pemasangan | Melalui Teknologi Lubang (THT) | |
| Sudut pemasangan | Sudut kanan | |
| Gaya Penghentian | Solder | |
| Siklus Perkawinan | 750 Siklus | |
| Indikator LED | Tidak ada | |
| Tingkat Sensitivitas Kelembaban (MSL) | Tingkat 1 | |
| Kinerja Listrik | Standar Ethernet | 100BASE-TX |
| Kategori Kinerja | Cat 5 | |
| Induktansi (L) | 350 μH @ 100 kHz / 100 mV | |
| Rasio putar (n) | 11 (± 2%) | |
| Tegangan isolasi | 1500 Vrms, 1 Menit | |
| Kerugian Penempatan (IL) | ≤ 1 dB (1100 MHz) | |
| Kembali kerugian (RL) | ≥ 16 dB (130 MHz) | |
| ≥ 13,5 dB (3060 MHz) | ||
| ≥ 12 dB (6080 MHz) | ||
| ≥ 10 dB (80~100 MHz) | ||
| Crosstalk (CT) | ≥ 30 dB (1100 MHz) | |
| Rasio Penolakan Mode Umum (CMRR) | ≥ 30 dB (1100 MHz) | |
| Bahan-bahan | Bahan perumahan | Termoplastik PA66, Hitam |
| Peringkat peradangan perumahan | UL94 V-0 | |
| Bahan Perisai | Tembaga | |
| Perlengkapan Perisai | 50 μin Nikel | |
| Bahan kontak | Fosfor Perunggu | |
| Contact Plating | 30 μin Emas lebih dari 50 μin Nikel | |
| Lingkungan | Suhu operasi | 0°C sampai +70°C |
| Suhu penyimpanan | < 40°C | |
| Kelembaban penyimpanan | < 75% RH (Pengemasan Asli) | |
| Kepatuhan & Sertifikasi | Kepatuhan IEEE | IEEE 802.3u |
| Kepatuhan RoHS | Persetujuan (2011/65/EU & 2015/863) | |
| Kepatuhan REACH | Sesuai dengan (EC) 1907/2006 | |
| Sertifikasi Keamanan | cURus Diakui, File No. E472316 (UL 62368) |
| Fitur Profil | Pengumpulan bebas Pb | Pengumpulan Sn-Pb |
|---|---|---|
| Suhu prapanas Min (Ts min) | 100°C | 100°C |
| Suhu prapanas Tipikal (T tipikal) | 120°C | 120°C |
| Suhu prapanas maksimum (Ts max) | 130°C | 130°C |
| Waktu prapanas (t)(Ts min sampai Ts max) | 70 s | 70 s |
| Tingkat ramp-up (ΔT) | ≤ 150°C Max. | ≤ 150°C Max. |
| Suhu puncak (Tp) | 250°C ∼ 260°C | 235°C 260°C |
| Waktu pada suhu puncak (tp) | Total ≤ 10 s(≤ 5 s per gelombang) | Total ≤ 10 s(≤ 5 s per gelombang) |
| Tingkat Ramp-Down (Min.) | ~2 K/s | ~2 K/s |
| Tingkat Ramp-Down (Tipikal) | ~3,5 K/s | ~3,5 K/s |
| Kecepatan ramp-down (Max.) | ~5 K/s | ~5 K/s |
| Total Waktu Siklus (25°C sampai 25°C) | 4 menit | 4 menit |
