Rincian Produk
Tempat asal: HuiZhou, Cina
Nama merek: LINK-PP
Sertifikasi: RoHS Compliant

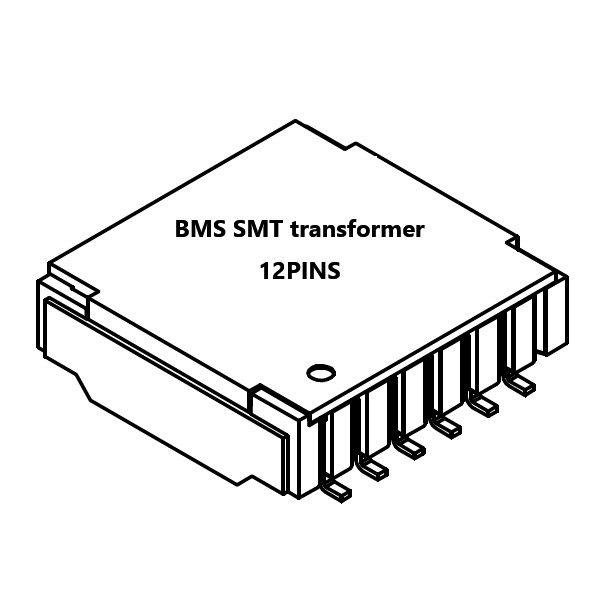

Nomor model: 74942300
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 100 PCS
Harga: $0.9-$2.3
Kemasan rincian: Tape dan Reel
Waktu pengiriman: 2-3 minggu
Syarat-syarat pembayaran: D/A, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 5KK/bulan
Jumlah port: |
2 |
Pin: |
12 |
Ukuran: |
15.1x14.7x4.75mm |
Tegangan Kerja: |
1000VDC |
Isolasi yang diperkuat: |
4300V DC |
OEM/ODM: |
Dukungan |
Ternyata Rasio: |
1CT:1CT |
Suhu operasi: |
-40 hingga +125 ° C |
Jumlah port: |
2 |
Pin: |
12 |
Ukuran: |
15.1x14.7x4.75mm |
Tegangan Kerja: |
1000VDC |
Isolasi yang diperkuat: |
4300V DC |
OEM/ODM: |
Dukungan |
Ternyata Rasio: |
1CT:1CT |
Suhu operasi: |
-40 hingga +125 ° C |
| Properti | Kondisi pengujian | Nilai | Satuan | Toleransi |
|---|---|---|---|---|
| Induktansi (L) | 100 kHz / 100 mV | 150 sampai 450 | μH | Min-max. |
| Kerugian Penempatan (IL) | 4 MHz | - 0.25 | dB | Max. |
| Kembali kerugian (RL) | 4 MHz @ 100 Ω | - 20 | dB | Min. |
| Rasio Penolakan Mode Umum (CMRR1) | 1-10 MHz | - 35 | dB | Min. |
| Rasio Penolakan Mode Umum (CMRR1) | 10-1000 MHz | - 20 | dB | Min. |
| Tegangan Kerja | - | 1000 | V (DC) | - |
| Tegangan uji isolasi (DC) | , 1 menit | 4300 | V (DC) | Min. |
| Tegangan uji isolasi (AC) | , 1 menit | 3100 | V (AC) | Min. |
| Induktansi kebocoran () | 100 kHz / 100 mV | 0.5 | μH | Max. |
| Resistensi isolasi () | - | 400 | MΩ | Min. |
| Jarak bebas () | - | 10 | mm | Min. |
| Jarak creepage () | - | 10 | mm | Min. |
| Resistensi DC 1 (sisi trafo) | 450 | mΩ | Max. | |
| DC Resistance 2 (sisi CMC) | 850 | mΩ | Max. |
Catatan Utama:
Kisaran induktansi mewakili nilai minimum (150 μH) dan maksimum (450 μH)
Semua tegangan uji isolasi adalah nilai minimum yang diperlukan
Nilai resistansi berbeda antara sisi trafo (450 mΩ max) dan sisi tersedak modus umum (850 mΩ max)
