Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ISO,ROHS,REACH
Nomor model: 74941503
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 10 pcs
Harga: dapat dinegosiasikan
Kemasan rincian: Tape dan Reel
Waktu pengiriman: 2 minggu
Syarat-syarat pembayaran: TT, NET30/60/90 Hari, Western Union
Menyediakan kemampuan: 500K/Bulan
status: |
Aktif |
Nomor Bagian: |
74941503 |
Tegangan isolasi yang diperkuat: |
4500V AC |
Pelabuhan: |
1 |
Suhu operasi: |
-40 ° C hingga +125 ° C |
Gunung: |
TPS |
status: |
Aktif |
Nomor Bagian: |
74941503 |
Tegangan isolasi yang diperkuat: |
4500V AC |
Pelabuhan: |
1 |
Suhu operasi: |
-40 ° C hingga +125 ° C |
Gunung: |
TPS |

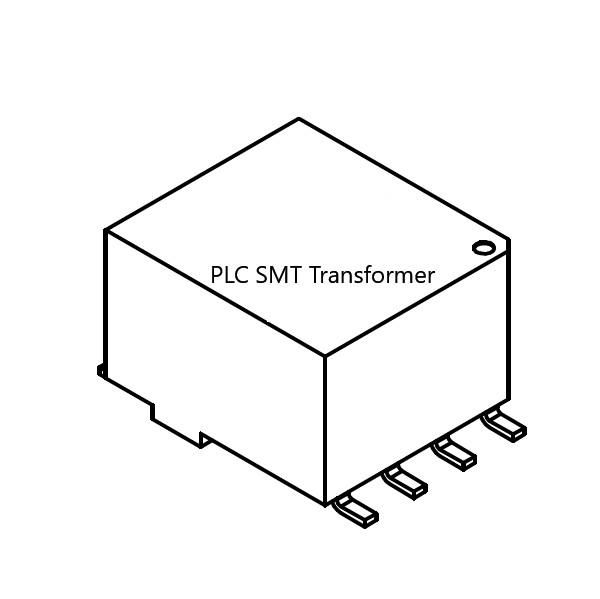

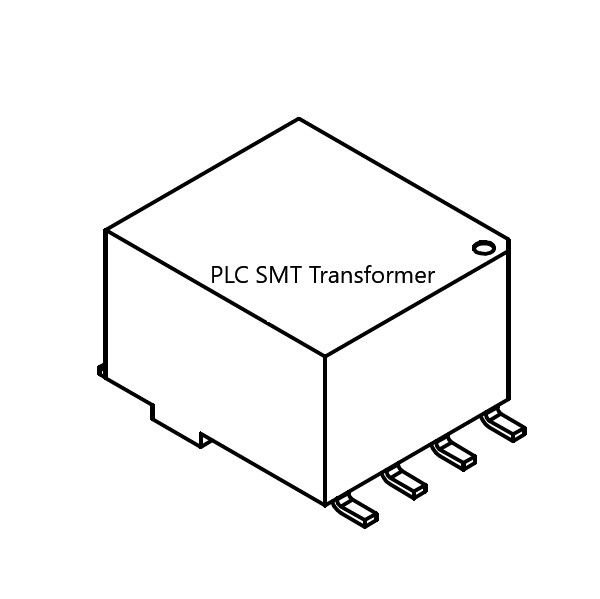

●Jenis Produk: Transformer Ethernet untuk komunikasi Ethernet/Power Line
● Rasio berputar:1:4:3(Toleransi ± 3%)
● Pemasangan:Permukaan-mount (SMT)
● Suhu operasi:-40°C sampai +125°C(grade industri/otomotif)
● Isolasi yang Tinggi:4500 VAC(1 menit, utama ke sekunder)
● Paket:SMT 8-pindesain kompak
● Kepatuhan: RoHS & REACH sesuai
| Properti | Kondisi pengujian | Nilai | Satuan | Toleransi |
|---|---|---|---|---|
| Induktansi (L) | 2 MHz/100 mV (Pins 1-4) | 20 | μH | Min. |
| Induktansi kebocoran (Ls) | 2 MHz/100 mV | 0.05 | μH | Max. |
| Rasio putar (n) | N3:N1:N2 | 1:4:3 | - | ± 3% |
| Tegangan uji isolasi (Vt) | Satu menit. | 4500 | V (AC) | Min. |
| Resistensi isolasi (Rso) | - | 10 | MΩ | Min. |
| DC Resistance 1 (R ̇1) | Pin 2-3 (pin pendek 5-8) | 85 | mΩ | Max. |
| DC Resistance 2 (R ̇2) | Pin 1-4 | 20 | mΩ | Max. |
| DC Resistance 3 (R ̇3) | Pin 5-8 | 70 | mΩ | Max. |
Catatan:
1. Koneksi pin sangat penting untuk pengukuran resistensi
2Toleransi rasio putaran adalah ± 3%
| Parameter | Spesifikasi |
|---|---|
| Suhu operasi | -40°C sampai +125°C |
| Kondisi Penyimpanan | < 40°C; < 75% RH (dalam kemasan asli) |
| Tingkat Sensitivitas Kelembaban (MSL) | 1 |
| Kondisi pengujian | +20°C, 33% RH (kecuali ditentukan) |
| Standar | Status Kepatuhan |
|---|---|
| Persetujuan RoHS | Persetujuan [2011/65/EU & 2015/863] |
| Persetujuan REACH | Sesuai atau dinyatakan [ (EC) No 1907/2006] |
