V8BR-1AX1-GH RJ45 Dukungan Konektor Vertikal 60W 4PPoE Bel Magnetics

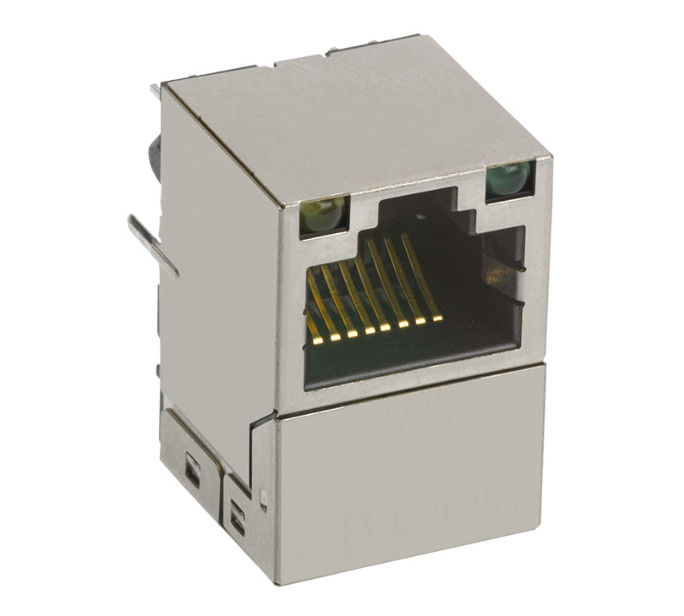

DeskripsiV8BR-1AX1-GHJack vertikal RJ45:

V8BR-1AX1-GH adalah konektor RJ45 port tunggal 1x1, yang dirancang khusus untuk aplikasi Ethernet 1000BASE-T yang membutuhkan kemampuan PoE.Konfigurasi port vertikal memudahkan integrasi ke dalam PCB kompak sambil mempertahankan kinerja yang andalHal ini dapat menerapkan 60W PoE untuk menggandakan daya produknya dapat menangani atas aplikasi yang ada sementara meningkatkan kecepatan 10 kali dari standar Gigabit Ethernet.Seri ICM mount vertikal kompatibel ke belakang dengan jaringan Ethernet yang ada dan kompatibel dengan semua 1GBASE-T utama melalui 10GBASE-T PHYFitur utama termasuk LED hijau/kuning untuk indikasi status jaringan yang jelas dan kisaran suhu operasi yang diperpanjang dari -40°C sampai 85°C,memastikan operasi yang stabil di lingkungan industri dan komersialAplikasi yang cocok termasuk motherboard single-board, PC industri, printer, kartu anak, pengontrol industri dan aplikasi apa pun yang membutuhkan konektor Ethernet yang dipasang vertikal,di mana ruang dewan adalah premi.

Bahan utama dari vertikal RJ45 MagJack:

• Rumah plastik:Thermoplastic PBT, Hitam, Peringkat Flammability UL 94V-0
• Pemasangan kontak:30 Mikron Hard Gold Plating atau setara
• Pin output:Kawat tembaga berlapis timah, Diameter 0,018 inci, 100 mikron Attenuasi timah minimum, Pin dicelupkan
• Perisai logam:Baja tahan karat (Semua lead tanah dicelupkan dengan solder)

Spesifikasi listrik (@ 25°C):

V8BR-1AX1-GHGambar -- Rekomendasi Tata letak PCB:

V8BR-1AX1-GHMenggambar...Skimatis:

V8BR-1AX1-GHMenggambar...Spesifikasi Mekanis:
