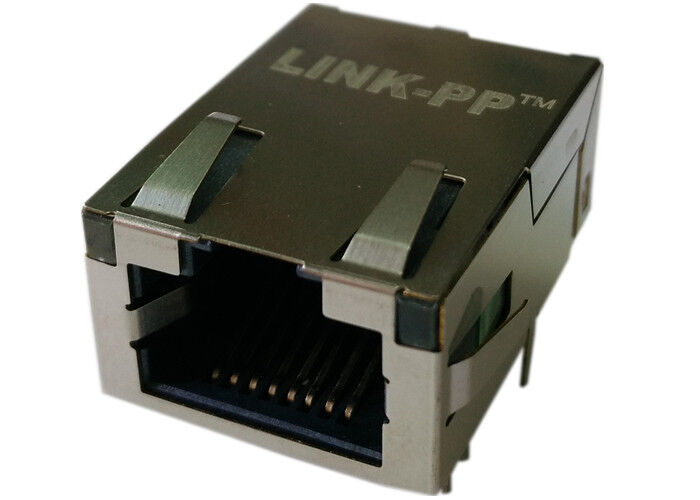

J0G-0001NL Konektor RJ45 Profil Rendah 1000BASE-T 1x1 Tab-Up

J0G-0001NL PulseJack Low Profile 1x1 Tab-Up menggabungkan antarmuka RJ45 dan magnetik dalam satu solusi terintegrasi. Ini membantu menyederhanakan tata letak PCB, mengurangi jumlah komponen, dan mendukung kinerja sinyal yang stabil di lingkungan Ethernet 1000BASE-T.

Konfigurasi tab-up, tab EMI samping horizontal, dan jejak kaki berprofil rendah membuatnya sangat cocok untuk desain yang membutuhkan penggunaan ruang yang efisien tanpa mengorbankan kinerja kelistrikan. Jika Anda mencari konektor J0G-0001NL PulseJack Low Profile 1x1 Tab-Up RJ45, komponen ini dibuat untuk konektivitas Gigabit Ethernet yang andal di perangkat keras jaringan yang menuntut.

Spesifikasi Konektor RJ45 Berprofil Rendah J0G-0001NL

Fitur Utama PulseJack J0G-0001NL

J0G-0001NL PulseJack Low Profile 1x1 Tab-Up menawarkan kombinasi kuat antara daya tahan mekanis dan kinerja kelistrikan:

• Dukungan Gigabit Ethernet 1000BASE-T
• Magnetik terintegrasi RJ45 port tunggal 1x1
• Desain berpelindung untuk penekanan EMI yang lebih baik
• Konstruksi berprofil rendah, jejak kaki kecil
• Pemasangan sudut kanan, through-hole
• Indikator LED bawaan
• Sesuai dengan standar IEEE 802.3
• OCL minimum 350µH dengan arus bias 8mA
• Sesuai RoHS
• Peringkat suhu solder gelombang puncak: 260°C

Datasheet J0G-0001NL

Datasheet J0G-0001NL - SKEMATIK

Datasheet J0G-0001NL - JEJAK KAKI YANG DISARANKAN

Spesifikasi Kelistrikan @ 25°C - Suhu Operasi 0°C hingga +70°

J0G-0001NL PulseJack Low Profile 1x1 Tab-Up direkayasa untuk kinerja yang stabil di seluruh rentang frekuensi Gigabit Ethernet.

1. Kondisi Operasi

• Suhu operasi: 0°C hingga +70°C
• Tegangan isolasi: 2250 VDC
• Rasio putaran: 1CT:1CT
• Tegangan uji Hipot: 1500Vrms pada 60Hz selama 1 menit

2. Data Kinerja

Insertion Loss (TX/RX): 1–100 MHz: -1.2 dB

Return Loss:

• 1–10 MHz: -18 dB
• 30 MHz: -18 dB
• 60–80 MHz: -12 dB
• 80–100 MHz: -10 dB

Crosstalk:

• 1–10 MHz: -40 dB
• 32–65 MHz: -35 dB
• 65–1000 MHz: -30 dB

Common Mode Rejection: 1–125 MHz: -30 dB

Nilai-nilai ini membuat MagJack RJ45 J0G-0001NL cocok untuk desain jaringan yang membutuhkan integritas sinyal yang andal dan penekanan kebisingan yang kuat.

Spesifikasi Material RJ45 Berprofil Rendah 1000BASE-T J0G-0001NL

J0G-0001NL PulseJack Low Profile 1x1 Tab-Up menggunakan bahan berkualitas untuk mendukung keandalan jangka panjang:

1. Perisai

• Bahan: Kuningan
• Finishing: 20–40µ inci nikel di atas kuningan

2. Kontak

• Bahan: Perunggu fosfor
• Area pelapisan: 15µ inci emas di atas 30–80µ inci nikel
• Area solder: Finishing matte timah di atas nikel

3. Rumah

• Bahan: Termoplastik
• Peringkat mudah terbakar: UL 94 V-0

4. Peringkat MSL: 1

Mengapa Memilih PulseJack 1x1 Berprofil Rendah J0G-0001NL ?

Jika Anda membutuhkan konektor RJ45 yang ringkas dan kokoh dengan magnetik terintegrasi, J0G-0001NL adalah pilihan praktis untuk desain Ethernet modern. Keunggulannya meliputi:

• Struktur berprofil rendah hemat ruang
• Transmisi Gigabit Ethernet yang andal
• Magnetik bawaan untuk menyederhanakan desain PCB
• Kinerja EMI yang ditingkatkan dari konstruksi berpelindung
• Cocok untuk berbagai aplikasi jaringan dan komputasi

Ini membuat J0G-0001NL PulseJack Low Profile 1x1 Tab-Up ideal bagi para insinyur yang ingin meningkatkan efisiensi tata letak sambil mempertahankan kinerja kelistrikan.
