Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: H5007NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.3-$1.2
Kemasan rincian: T&R
Waktu pengiriman: Kapal dalam waktu 3 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 5KK/bulan
Pemasangan: |
smt |
Kecepatan Data: |
1000base-t |
Jumlah Saluran/Pelabuhan: |
Lajang |
PoE: |
Non-PoE |
Turn Rasio: |
1:1 |
Tegangan isolasi: |
1500 Vrms mnt |
Panjang: |
17,53 mm |
Lebar: |
16mm |
Tinggi: |
5,72mm |
Aplikasi: |
Antarmuka Gigabit Ethernet PHY |
Nomor bagian: |
H5007NL |
Kisaran Suhu: |
0 ° C hingga +70 ° C. |
Pemasangan: |
smt |
Kecepatan Data: |
1000base-t |
Jumlah Saluran/Pelabuhan: |
Lajang |
PoE: |
Non-PoE |
Turn Rasio: |
1:1 |
Tegangan isolasi: |
1500 Vrms mnt |
Panjang: |
17,53 mm |
Lebar: |
16mm |
Tinggi: |
5,72mm |
Aplikasi: |
Antarmuka Gigabit Ethernet PHY |
Nomor bagian: |
H5007NL |
Kisaran Suhu: |
0 ° C hingga +70 ° C. |

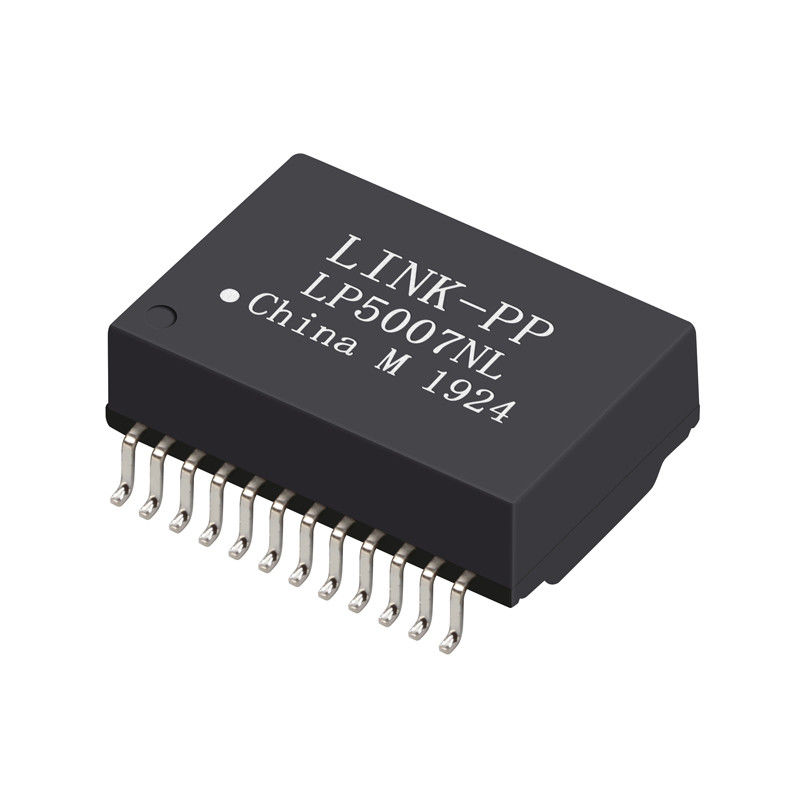

H5007NL adalah modul magnetik Ethernet 1000BASE-T berkinerja tinggi dengan rasio putaran 1CT: 1CT, isolasi 1500Vrms, kehilangan penyisipan rendah, dan penekanan EMI yang sangat baik.Dirancang untuk antarmuka Gigabit Ethernet PHY di switch, router, dan peralatan jaringan industri.
PeraturanH5007NLadalahmodul magnetik SMT Ethernet port tunggaldirancang untukAplikasi LAN Gigabit 1000BASE-T. BerperanRasio putaran 1CT:1CT, tegangan isolasi 1500Vrms, kehilangan penempatan yang sangat rendah dan penolakan kebisingan mode umum yang sangat baik, itu memastikanintegritas sinyal Ethernet kecepatan tinggi yang stabiluntuk switch, router, kamera IP, pengontrol industri, dan peralatan telekomunikasi.
Modul ini sepenuhnya sesuai denganSpesifikasi IEEE 802.3dan dioptimalkan untuktata letak PCB kepadatan tinggi dan perakitan pematatan reflow otomatis.
| Parameter | Spesifikasi |
|---|---|
| Nomor Bagian | H5007NL |
| Deskripsi | Single-Port 1000BASE-T Ethernet Magnetics Module |
| Tingkat Data | 1000BASE-T (1 Gbps) |
| Rasio berputar | 1CT: 1CT |
| Tegangan isolasi | 1500 Vrms menit |
| Gaya pemasangan | Perangkat permukaan (SMD / SMT) |
| Kisaran suhu | 0°C sampai +70°C |
| RoHS | Ya, aku tahu. |
| Rating aliran balik | Puncak 245°C |
| Parameter | Spesifikasi |
|---|---|
| OCL | ≥ 350 μH @100 kHz, 100 mV, bias 8 mADC |
| Kerugian Penempatan | 1 ̊65 MHz: ≤ -1,0 dB 65-100 MHz: ≤ -1,1 dB 100-125 MHz: ≤ -1,5 dB |
| Kembali Kerugian | 1 ̊30 MHz: ≥ -18 dB 40 MHz: ≥ -18 dB 50 MHz: ≥ -16 dB 60~80 MHz: ≥ -12 dB 100 MHz: ≥ -10 dB |
| Swara lintas | 30 MHz: ≥ -45 dB 60 MHz: ≥ -40 dB 100 MHz: ≥ -35 dB |
| DCMR | 30 MHz: ≥ -43 dB 60 MHz: ≥ -37 dB 100 MHz: ≥ -33 dB |
| Isolasi | ≥ 1500 Vrms |
Catatan:
Aku tidak tahu.
Desain Tantangan:
Transmisi Gigabit Ethernet sangat sensitif terhadapkehilangan penempatan, kehilangan kembali, crosstalk, dan kebisingan mode umum, yang secara langsung mempengaruhiBER, jitter, dan stabilitas link.
Solusi Teknik:
H5007NL mengintegrasikanpenggulung trafo yang disesuaikan dengan presisi dan bahan inti magnetik yang dioptimalkan, memberikan:
Ini menjamindiagram mata yang bersih, BER rendah, dan kinerja link yang kuatdalam desain Gigabit Ethernet berkecepatan tinggi.
Desain Tantangan:
Transformer diskrit dan larutan tersedak meningkat secara signifikanjumlah komponen, kompleksitas routing, risiko EMI, dan biaya perakitan.
Solusi Teknik:
H5007NL mengintegrasikansemua magnet Gigabit yang dibutuhkan ke dalam modul SMT kompak, memungkinkan:
Desain Tantangan:
Lingkungan industri dan telekomunikasi memperkenalkanEMI yang kuat dan kebisingan mode umum, yang mengarah padakehilangan paket, ketidakstabilan link, dan kegagalan kepatuhan.
Solusi Teknik:
Dengankinerja DCMR tinggi (hingga -43dB @30MHz)dan struktur magnetik yang dioptimalkan, H5007NL memberikanpenekanan EMI yang sangat baik, mendukung:
Desain Tantangan:
Produksi SMT dengan kepadatan tinggi membutuhkanKomponen yang kompatibel dengan aliran balik dengan ketahanan termal tinggi.
Solusi Teknik:
H5007NL adalahkompatibel sepenuhnya dengan SMT, mendukungRoHS suhu puncak aliran balik 245°C, ideal untukjalur produksi pemotong dan tempat otomatis dan pengelasan aliran kembali.
Aku tidak tahu.
PeraturanH5007NL 1000BASE-T Ethernet Magnetics Modulememberikanintegritas sinyal tingkat pembawa, penghapusan EMI yang kuat, dan integrasi SMT yang kompak, membuatnyapilihan sempurna untuk desain Gigabit Ethernet yang membutuhkan keandalan tinggi, biaya BOM rendah, dan manufaktur yang dapat diskalakan.
Mencarialternatif yang kompatibel dengan pin, penggantian yang teroptimalkan biaya, atau solusi magnet khusus? Dapatkan dukungan profesionaldaritim insinyur kami.
