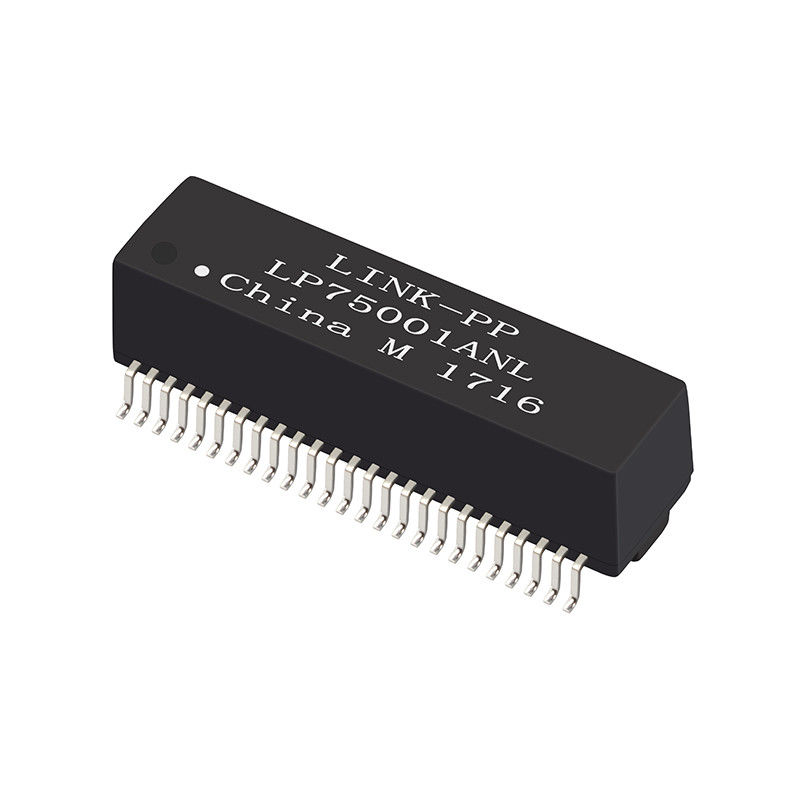

2.5G BASE-T Dual Port Ethernet Transformer Module LP75001ANL

Modul Transformer LP75001ANL Gambaran umum:

LP75001ANL adalah modul trafo Ethernet dual-port yang dirancang untuk mendukung kecepatan data 2.5G BASE-T. Ini sepenuhnya sesuai dengan standar IEEE 802.3 dan hadir dalam paket permukaan-mount,membuatnya ideal untuk sistem jaringan modern, termasuk pengaturan LAN-on-Motherboard (LOM), hub, switch, dan banyak lagi.

Fitur Utama:

1. Mendukung 2.5G BASE-T High Data Rate.
2. Modul LAN Transformer dilengkapi dengan konfigurasi port ganda.
3. Fitur konstruksi bingkai terbuka dengan dimensi 1,1 inci (L) x 0,441 inci (W) x 0,338 inci (H).
4. -40°C sampai +85°C suhu operasi luas.
5. Menawarkan tegangan isolasi 1500VrmsHigh memberikan isolasi listrik yang sangat baik dan keamanan.
6. LP75001ANL sesuai dengan RoHS dan REACH.
7. Sertifikasi UL (nomor file E484635), memastikan kepatuhan terhadap standar keamanan dan kualitas yang tinggi.

Spesifikasi listrik @25°C:

• Kebalikan Rasio (Primary)): 1CT:1CT ± 5%
• Induktansi (OCL): 160μH Min @ 100KHz, 100mV
• Kerugian Penempatan: -1,2 dB Max (1-125MHz)
• Kembali Kerugian: -18 dB Min (1-40MHz), -12 dB Min (40-80MHz), -10 dB Min (125MHz)
• Swara lintas: -40 dB Min (30MHz), -35 dB Min (60MHz), -30 dB Min (80MHz)
• Penolakan Mode Umum: -35 dB Min (30MHz), -30 dB Min (100MHz), -25 dB Min (125MHz)

Aplikasi:

• Peralatan Jaringan: Ideal untuk digunakan dalam switch, router, dan perangkat keras jaringan lainnya.
• Sistem Industri dan Perdagangan: Cocok untuk sistem otomatisasi, sistem keamanan, dan aplikasi industri lainnya.
• SOHO (Small Office/Home Office) Lingkungan: Sempurna untuk perangkat seperti modem ADSL dan infrastruktur jaringan skala kecil lainnya.
• Sistem tertanam: Dapat diintegrasikan ke dalam berbagai aplikasi tertanam untuk konektivitas jaringan yang andal.

Rincian kemasan:

• Paket: Tape & Reel
• SPQ: 350 pcs per gulungan
• Ukuran Kotak: 37cm x 37cm x 25cm
• Jumlah per karton: 1400 pcs
• Berat Bruto per Kotak: 7 kg
• Berat bersih per potongan: 0,005 kg
