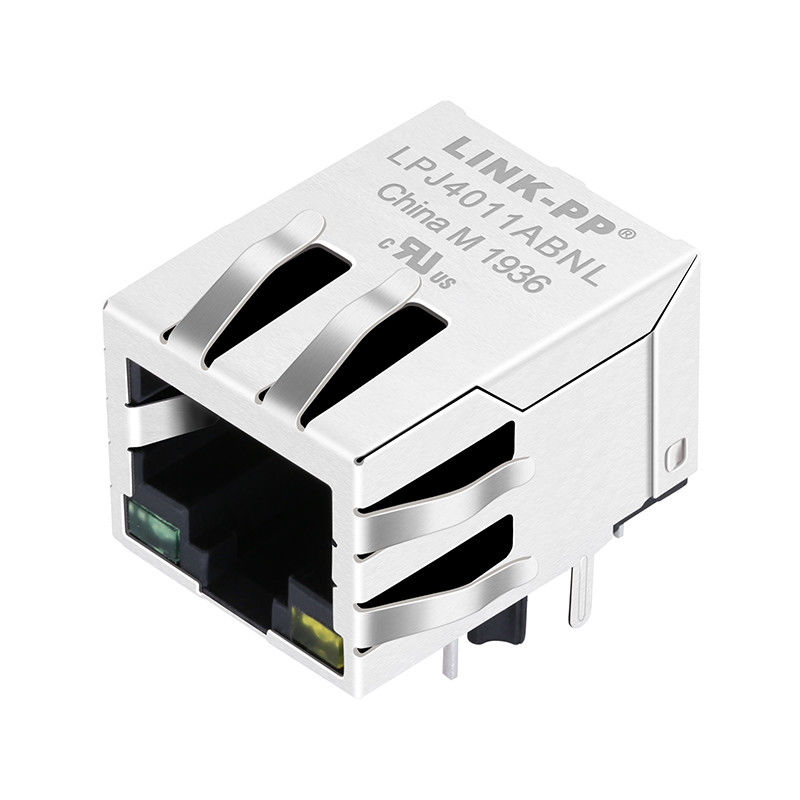

LPJ4011AB-MYNL RJ45 Konektor Dengan 10/100 Base-T Integrated Magnetics

Rincian Produk

Tempat asal: Guangdong, Cina

Nama merek: LINK-PP

Sertifikasi: UL,RoHS,REACH,ISO

Nomor model: LPJ4011AB-MYNL

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 50/1200 pcs

Harga: $0.7-$1.5

Kemasan rincian: Tray

Waktu pengiriman: 5-8 Hari Kerja

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union

Menyediakan kemampuan: 5KK/bulan

Dapatkan Harga Terbaik
Menyorot:

RJ45 dengan Transformer

,

Konektor RJ45 Dengan Magnet

,

RJ45 Magnetik Terintegrasi

Nomor Bagian:
LPJ4011AB-MYNL
Jenis Produk:
Konektor RJ45 Port Tunggal Dengan Magnetik
Warna led:
Hijau kuning
Arahan Tab:
Turun
PERINGKAT POE:
T/A
Kecepatan:
100Base-T
Merek yang kompatibel:
Denyut nadi
Jumlah port:
1x1
Memalangi:
Turun
Tarif Data:
100Base-T
PoE:
non
Opsi LED:
Dengan
Tab EMl:
Dengan
Tipe pemasangan:
THT
Jenis Solder:
Melambai
Jangkauan suhu operasi:
-40°C hingga +85°C
Nomor Bagian:
LPJ4011AB-MYNL
Jenis Produk:
Konektor RJ45 Port Tunggal Dengan Magnetik
Warna led:
Hijau kuning
Arahan Tab:
Turun
PERINGKAT POE:
T/A
Kecepatan:
100Base-T
Merek yang kompatibel:
Denyut nadi
Jumlah port:
1x1
Memalangi:
Turun
Tarif Data:
100Base-T
PoE:
non
Opsi LED:
Dengan
Tab EMl:
Dengan
Tipe pemasangan:
THT
Jenis Solder:
Melambai
Jangkauan suhu operasi:
-40°C hingga +85°C
LPJ4011AB-MYNL RJ45 Konektor Dengan 10/100 Base-T Integrated Magnetics

Aplikasi dari konektor 100Base-T RJ45:



PeraturanLPJ4011AB-MYNLMagjack sangat penting untuk berbagai aplikasi jaringan dan komunikasi. Hal ini menyediakan koneksi Ethernet yang dapat diandalkan untuk jaringan kantor dan rumah, menghubungkan komputer, printer, dan perangkat pintar.Otomasi industri menghubungkan PLC dan sistem SCADARJ45 dengan Transformer ini juga penting dalam sistem telekomunikasi, mendukung telepon IP dan sistem PBX.Ini meningkatkan sistem keamanan dengan menghubungkan kamera IP dan peralatan pengawasan lainnyaSelain itu, LPJ4011ABNL digunakan dalam elektronik konsumen seperti TV pintar dan konsol game dan dalam perangkat medis untuk transfer data real-time.

LPJ4011ABNL Spesifikasi:

10/100 Base-T PoE Connector Rj45

Jenis kelamin

Jack (Wanita)

Jumlah Pelabuhan

Pelabuhan tunggal

Konfigurasi Pelabuhan

1x1

Kecepatan

10/100 Base-T

Aplikasi

Pendidikan, Kesehatan, dan Otomatisasi Smart Home

Tab EMI Perisai

Atas dan sisi

Arahan Tab

Di bawah.

Pilihan lampu LED

Dibangun dalam

Orientasi

90° Sudut (kanan)

Sudut pemasangan PCB

Masuk sisi

AutomDX

Ya.

Rasio Turn ((± 2%)

TX = 1CT 1CT

RX = 1CT 1CT

Induktansi OCL

350uH MIN

@100KHz 0.1V 8mA DC Bias

Kerugian Penempatan

-1,0dB MAX @ 1 ¢ 100MHz

Kembali Kerugian

-18dB MIN @ 1 ¢ 30MHz

-15dB MIN @ 30 ¢ 60MHz

-12dB MIN @ 60 ¢ 80MHz

-10dB MIN @80 ‰ 100MHz

Bicara silang

-40dB MIN @30MHz

-35dB MIN @60MHz

-30dB MIN @100MHz

Penolakan Mode Umum

-40dB MIN @30MHz

-35dB MIN @60MHz

-30dB MIN @100MHz

Hipot

1500Vrms

Suhu operasi

-40°C ️ +85°C

Suhu penyimpanan

-40°C ️ +85°C

Gambar LPJ4011AB-MYNL:



LPJ4011AB-MYNL.pdf



Bahan dari RJ45 Integrated Magnetics:





Konektor RJ45 Integrated Magnetics terbuat dari bahan berkualitas tinggi yang dapat memberikan kekuatan mekanik yang sangat baik, ketahanan terhadap faktor lingkungan,dan kinerja listrik yang handalBerikut adalah rincian bahan yang digunakan:



Perumahan:

  • Bahan: PBT termoplastik + 30% Serat Kaca (G.F)
  • Peringkat mudah terbakar: UL94V-0



Kontak:

  • Bahan: Fosfor Perunggu C5210R-EH
  • Ketebalan: 0,35 mm



Pin:

  • Bahan: Kuningan C2680R-H
  • Ketebalan: 0,35 mm



Perisai:

  • Bahan: Baja tahan karat (SUS) 304-1/2H
  • Ketebalan: 0,2 mm



Pemasangan kontak:

  • Bahan: Emas
  • Ketebalan: minimal 6 micro-inci di daerah kontak
