Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ISO,ROHS,REACH

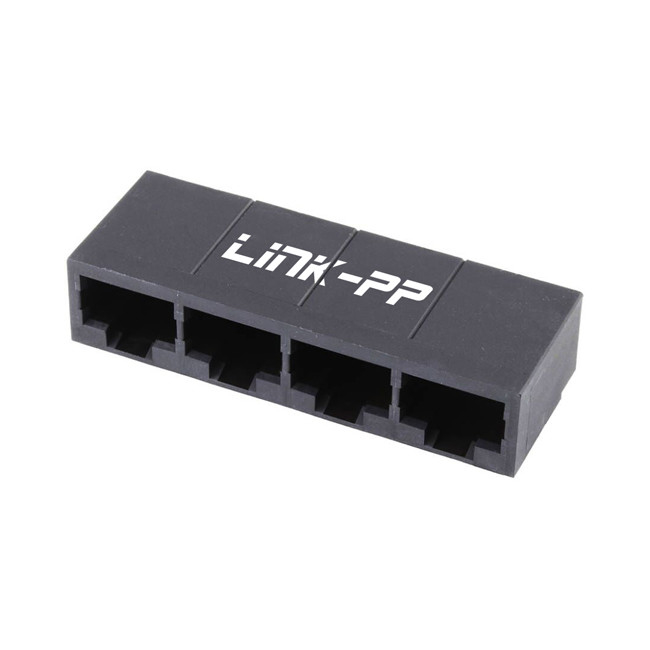

Nomor model: 43223-8140
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000
Harga: $0.09-$3.85
Kemasan rincian: Tray
Waktu pengiriman: Stok
Syarat-syarat pembayaran: TT,NET30/60/90 Hari
Menyediakan kemampuan: 4200K-PCS/Bulan
Kategori: |
Soket dan colokan modular |
Magnetik: |
Tanpa |
Jumlah port: |
1x4 Pelabuhan |
Jumlah Posisi/Kontak: |
8P8C |
Kategori Performa: |
Kucing 3 |
PoE: |
T/A |
Kategori: |
Soket dan colokan modular |
Magnetik: |
Tanpa |
Jumlah port: |
1x4 Pelabuhan |
Jumlah Posisi/Kontak: |
8P8C |
Kategori Performa: |
Kucing 3 |
PoE: |
T/A |
| ProdukKategori |
Penghubung dan colokan modular |
|---|---|
| Konfigurasi Pelabuhan |
1x4 |
| Pipa cahaya/LED | Tidak ada |
| Posisi / Kontak Terisi | 8/8 |
| Orientasi | Sudut kanan (masuk sisi) |
| Gaya antarmuka penghentian | Melalui Lubang |
| Kemampuan Proses Bebas Timah | Gelombang |
| PoE | N/A |
| Jack Height | 12.83mm |
| Lokator PCB | Ya, aku tahu. |
| Pengendalian PCB | Ya, aku tahu. |
| Ketebalan PCB - Direkomendasikan | 1.57mm |
| Pitch - Pairing Interface | 1.02mm |
| Pitch - Terminasi Interface | 1.27mm |
| Arus - Maksimum per kontak | 1.5A |
| Terlindung | Tidak. |
| Tegangan - Maksimum | 150V AC (RMS) |
| Bahan - Logam | Fosfor Perunggu |
| Bahan - Pergaulan Plating | Emas |
| Bahan - Penghentian Plating | Kaleng |
| Bahan - resin | Termoplastik Suhu Tinggi |
| Warna - Resin | Hitam |
| Daya tahan | 500 siklus kawin maksimal |
| Jangkauan suhu operasi | -40° sampai +85°C |
| Kemampuan terbakar | 94V-0 |
REKLIMASI MEKANIS dari 43223-8140 8P8C Jack:
|
Deskripsi |
Kondisi Uji |
Permintaan |
|
Kekuatan konektor |
Konektor mate pada tingkat |
22 N (5 lbf) |
|
Daya tahan |
Konektor mate hingga 500 siklus pada |
10 milliohms maksimal |
|
Getaran |
Mat konektor dan bergetar per |
10 milliohms maksimal |
|
Kekuatan penahan colokan |
Menerapkan gaya tarik aksial pada colokan pada |
89 N (20 lbf) |
|
Kekuatan Pemisahan PCB |
Menerapkan beban tegak pada colokan pada |
4.5 N (1 lbf) |
Lokasi PCB:Membantu untuk secara akurat menemukan jack modul pada PCB, memastikan bahwa pin selaras dengan pad PCB.
Pengendalian PCB:Memastikan bahwa jack modul diikat dengan kuat ke PCB untuk mencegah gerakan selama penanganan, pengelasan atau operasi.
1) Bahan:
Rumah: kaca diisi nilon, UL94V-0, warna: Hitam
Isolator: Nylon terisi kaca, UL94V-0, warna: Hitam
Terminal: Fosfor Perunggu: .012/ 0.30 tebal
2) Untuk 6 CIRCUIT JACKS CENTERLINE TO CENTERLINE SPACING adalah.448/ 11.38,
Untuk 8 JACKS Sirkuit JALAN PEDAN ke JALAN PEDAN JANGAN adalah.550 / 13.97.
