Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: HC-027
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1400pcs
Harga: $0.06-$1.5
Kemasan rincian: Tape & Reel: 1400pcs / Reel, 7000pcs / Karton
Waktu pengiriman: Sekitar 1-2 minggu
Syarat-syarat pembayaran: TT,NET30/60/90 Hari
Menyediakan kemampuan: 6KK/Bulan
Nomor Bagian: |
HC-027 |
Jumlah pelabuhan: |
Pelabuhan tunggal |
Nomor pin: |
12 |
Tarif Data: |
10/100base-T |
Paket Mekanis: |
SMD |
Suhu operasi: |
0℃~80℃ |
Panjang: |
8.4mm |
Lebar: |
9.47mm |
Ketinggian: |
2.2mm |
Sematkan Lapangan: |
1,27mm |
Nomor Bagian: |
HC-027 |
Jumlah pelabuhan: |
Pelabuhan tunggal |
Nomor pin: |
12 |
Tarif Data: |
10/100base-T |
Paket Mekanis: |
SMD |
Suhu operasi: |
0℃~80℃ |
Panjang: |
8.4mm |
Lebar: |
9.47mm |
Ketinggian: |
2.2mm |
Sematkan Lapangan: |
1,27mm |

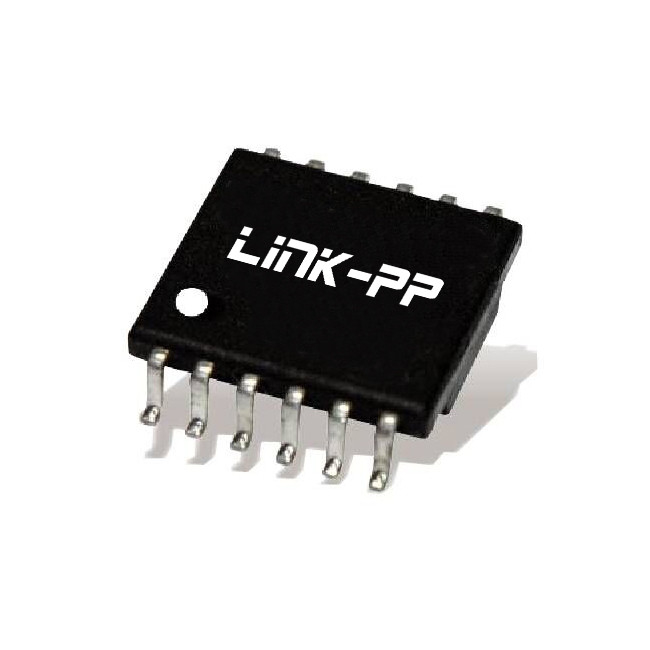

1Transformer Ethernet berkinerja tinggi yang dirancang untuk aplikasi 10/100Base-T.
2. HC-027 sepenuhnya sesuai RoHS, memastikan bebas dari bahan berbahaya.
3Transformer tidak mengandung bahan yang dilarang oleh SS-00259.
4. RoHS puncak nilai pengelasan 260 °C selama 3 ~ 5 detik.
5. Dirancang untuk memenuhi persyaratan soldering inframerah (IR) reflow, memastikan daya tahan dan keandalan selama pembuatan.
6Memenuhi spesifikasi IEEE 802.3, memastikan kinerja yang stabil dalam aplikasi jaringan.
7Ukuran kompak dan desain yang kuat membuatnya cocok untuk berbagai sistem jaringan modern industri dan komersial.
|
Jenis |
Impedansi low pass 100Ω |
|
Kebalikan Rasio ((± 5%) |
TX/RX = 1CT:1CT |
|
Kerugian Penempatan |
-1,1 dB MIN @ 0,1 ~ 125 MHz |
|
Kembali Kerugian |
-16 dB MIN @ 1~40 MHz -10+20*log10 (f/80MHz) dB MIN @ 40~100 MHz |
|
Rasio Penolakan Mode Umum |
-42 dB MIN @ 2 MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
Cross Talk |
-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100 MHz
|
|
OCL |
350uH MIN. ((100KHz,100mV) |
|
Cw/w |
25 pF Max. ((100KHz,100mV) |
|
DCR |
1-2 & 5-6 PIN: 1,0 Ω Max. 7-8 & 11-12 PIN: 1,5 Ω Max. |
| CASE Pin Lapisan permukaan | Sn Ketebalan 5 μm min. |
|
Tes Hipot |
1500VAC (60s / 10mA) |
| Suhu operasi | 0°C sampai +80°C |
| MSL | 2 |
HC-027 Klasifikasi Profil aliran balik:
| Fitur Profil | Pemasangan Bebas Timah | |
| Rata-rata tingkat ramp-up ((TL ke TP)) | 3°C / detik Max. | |
| Pemanasan sebelumnya Suhu Min. Suhu maksimum. Waktu (menit sampai maksimal) (t) |
150 °C 200 °C 60-180 detik |
|
| Ts max. sampai TL Tingkat Ramp-up |
3°C / detik Max. | |
| Waktu yang dipertahankan di atas Suhu (TL) Waktu (tL) |
217 °C 60-150 detik |
|
| Suhu puncak (Tp) Waktu dalam 5 °C dari suhu puncak yang sebenarnya. |
260 +0 / -5 °C 3-5 detik |
250 +0 / -5 °C 20 sampai 40 detik |
| Ramp-down | 6°C / detik Max. | |
| Waktu 25 °C sampai suhu puncak | 8 menit maksimal. | |
