Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: 7499011212A
Dokumen: LPJ0011ABNL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000
Harga: Supportive
Kemasan rincian: 50PCS / Baki, 1200pcs / Carton
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 4600K. PCS/bulan
Nomor Bagian: |
7499011212A |
Dibuat di Tiongkok: |
LPJ4011ABNL |
Kategori: |
Konektor RJ45 dengan transformator terintegrasi |
Laju data: |
100BASE-TX |
Poe: |
Non-PoE |
Ports: |
1x1 |
Tab: |
Turun |
CMRR yang ditingkatkan: |
TIDAK |
Suhu Operasional: |
-40 ° C hingga +85 ° C |
DIPIMPIN: |
Kuning hijau |
Mode chip phy: |
arus & tegangan |
Gunung: |
Tht |
Tab Perisai: |
Ya |
Pematerian: |
Solder Gelombang |
Nomor Bagian: |
7499011212A |
Dibuat di Tiongkok: |
LPJ4011ABNL |
Kategori: |
Konektor RJ45 dengan transformator terintegrasi |
Laju data: |
100BASE-TX |
Poe: |
Non-PoE |
Ports: |
1x1 |
Tab: |
Turun |
CMRR yang ditingkatkan: |
TIDAK |
Suhu Operasional: |
-40 ° C hingga +85 ° C |
DIPIMPIN: |
Kuning hijau |
Mode chip phy: |
arus & tegangan |
Gunung: |
Tht |
Tab Perisai: |
Ya |
Pematerian: |
Solder Gelombang |

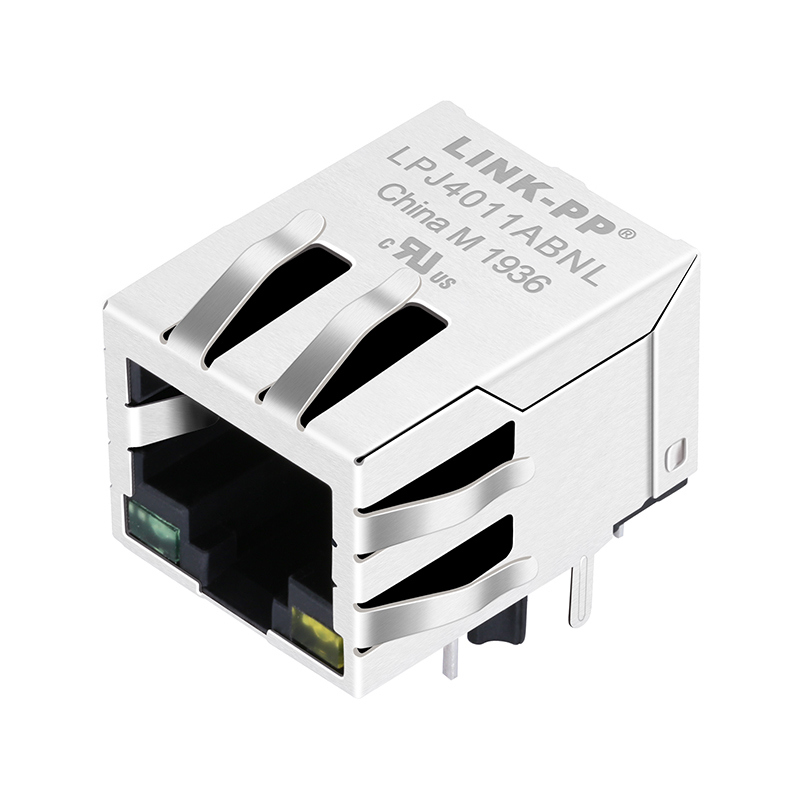

WE-RJ45 7499011121A adalah konektor RJ45 satu port, berpelindung dengan transformator LAN terintegrasi dan choke mode umum yang dirancang untuk aplikasi 10/100Base-T. 100% Cross to LINK-PP LPJ4011ABNL Single Port RJ45 Magjack. Fitur utama termasuk indikator LED dua warna, dukungan AutoMDIX, dan pemasangan sudut kanan melalui lubang, membuatnya cocok untuk berbagai perangkat jaringan, termasuk PC tertanam dan sistem otomatisasi industri.
| Parameter | Kondisi / Detail | Spesifikasi |
|---|---|---|
| Kecepatan Ethernet | — | 10/100 Base-T (10/100 Mbps) |
| Dukungan AutoMDIX | — | Ya |
| Kemampuan PoE | — | Non-PoE(tidak dirancang untuk aplikasi PoE) |
| Rasio Lilitan (RX/TX) | Rasio transformator | 1CT : 1CT |
| Inti per Port | — | 4 |
| OCL (Induktansi Sirkuit Terbuka) | 100 kHz, 100 mV, bias 8 mA | ≥ 350 µH |
| Insertion Loss (IL) | 1–100 MHz | ≤ –1 dB (maks) |
| Return Loss (RL) | 1–30 MHz | ≥ –18 dB |
| 30–60 MHz | ≥ –13.5 dB | |
| 60–80 MHz | ≥ –12 dB | |
| 80–100 MHz | ≥ –10 dB | |
| Crosstalk (CT) | 1–60 MHz | ≥ –30 dB |
| 60–100 MHz | ≥ –30 dB | |
| Common-Mode Rejection Ratio (CMRR) | 1–30 MHz | ≥ –30 dB |
| 30–60 MHz | ≥ –30 dB | |
| 60–100 MHz | ≥ –30 dB | |
| Tegangan Tahan Dielektrik (Tegangan Isolasi) | 1 menit | ≥ 2250 VDC(seri biasanya ≥1500 Vrms) |
| Tegangan Maju LED (VF) | Pada IF = 20 mA | 1.8–2.4 V |
| Parameter | Spesifikasi |
|---|---|
| Tipe Konektor | Jack RJ45, 8 Posisi / 8 Kontak (8P8C) |
| Tipe Pemasangan | Through-Hole (THT), Sudut Kanan (Entri Samping) |
| Orientasi | Tab Bawah (arah kait) |
| Pelindung | Rumah berpelindung dengan jari EMI (tab EMI) |
| Indikator LED | TerintegrasiHijau dan Kuning LED |
| Material Rumah | TermoplastikPA66, Hitam, UL94 V-0 |
| Material Kontak | Perunggu Fosfor |
| Pelapisan Kontak | 30 µin (0.76 µm) Emas di atas Nikel |
| Material Pelindung | Paduan Tembaga (Kuningan) dengan 50 µin Nikel pelapisan |
| Dimensi (P × L × T) |
21.25 × 15.93 × 13.30 mm(0.837" × 0.627" × 0.524") |
| Parameter | Spesifikasi |
|---|---|
| Rentang Suhu Operasi | –40°C hingga +85°C |
| Kondisi Penyimpanan | < 40°C; < 75% RH |
| Siklus Kawin | 750 siklus |
| Kepatuhan / Sertifikasi | RoHS, REACH, UL (E472316), Sesuai IEEE 802.3 |
