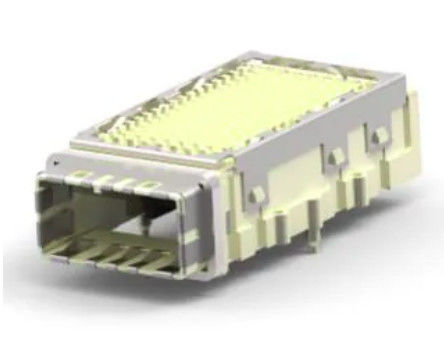

2149157-1 CXP Receptacle Assembly 125Gb/s Max Dengan Heat Sink

Temukan 2149157-1 CXP RCPT Kit W/Heat Sink, sebuah 84 posisi tertutup CXP wadah perakitan dengan pers-fit melalui-lubang terminasi, 125 Gb/s data rate,dan pengendalian EMI untuk aplikasi sinyal kinerja tinggi.

Fitur-fitur utama dari 2149157-1 125Gb/s Cage Assembly

• Kelompok wadah CXP dengan heat sink terintegrasi
• 84-posisi, port tunggal, konfigurasi 1 x 1
• Mendukung kecepatan data hingga 125 Gb/s
• Konstruksi tertutup untuk perlindungan yang lebih baik
• Penutup EMI dengan gasket elastomer
• Penutupan pers-fit melalui lubang untuk pemasangan PCB yang aman
• Desain profil standar dengan tinggi 14,37 mm
• Bahan perlengkapan UL 94V-0
• Pengemasan baki untuk kenyamanan produksi

Spesifikasi teknis:

Spesifikasi Material & Mekanis

• Plating produk primer:Timah di atas Nikel
• Bahan kandang:Tin over Nickel Plating
• Bahan rumah:UL 94V-0 Nomor Polymer Kristal Cair (LCP)
• Garis tengah (Pitch):0.8 mm [0,03 in]
• Ketebalan PCB yang direkomendasikan:1.57 mm [0,062 in]
• Aplikasi sirkuit:Sinyal

2149157-1 CXP Aplikasi kandang:

• Kartu Kontroler dan Server
• Switch Jaringan
• Router
• Direct Attached Storage (DAS)
• Storage Attached Networks (SAN)
• Network Attached Storage (NAS)
• Perangkat penyimpanan

Catatan:

1. Konektor dirancang untuk beroperasi dalam kisaran suhu -40° sampai 85° C.
2. CXP Receptacle Assembly secara khusus dikonfigurasi untuk produk yang digunakan dalam industri komunikasi.
3. Rumah konektor dan chicklets (bagian yang memegang kontak pin yang sesuai) adalah thermoplastic cetak, UL 94-V-0.Semua kontak pin yang sesuai dalam konektor terbuat dari paduan tembaga dilapisi dengan nikel; dilapisi dengan timah pada kabel dan dilapisi dengan emas atau emas setara di area antarmuka.
4. Paparan sinar ultraviolet yang berkepanjangan dapat merusak komposisi kimia yang digunakan dalam bahan konektor.
5. Komponen konektor harus tetap berada di kontainer pengiriman sampai siap digunakan untuk mencegah deformasi pada kontak pin yang sesuai dan tiang pemasangan.Penghubung harus digunakan pertama di, pertama keluar untuk menghindari kontaminasi penyimpanan yang dapat mempengaruhi kinerja yang merugikan.

Aku tidak tahu.

Pertanyaan Umum Tentang 2149157-1 CXP Cage

1Untuk apa 2149157-1 digunakan?

2149157-1 digunakan sebagaiPerangkat wadah CXPuntuk aplikasi interkoneksi sinyal berkecepatan tinggi dalam jaringan dan peralatan komunikasi.

2Apakah 2149157-1 termasuk heat sink?

Ya, bagian itu datang denganpemanas panas, yang membantu mendukung manajemen termal dalam lingkungan operasi yang menuntut.

3Apakah 2149157-1 adalah konektor tertutup?

Ya. rakitan wadah inidisegel, yang membantu meningkatkan perlindungan dan keandalan sistem.

4. Apa Rate Data dari 2149157-1?

Kecepatan data maksimum adalah125 Gb/s.

5. Apa jenis PCB Termination itu menggunakan?

Ini menggunakanperlengkapan pers lubang tembuspenghentian untuk pemasangan PCB yang aman.
