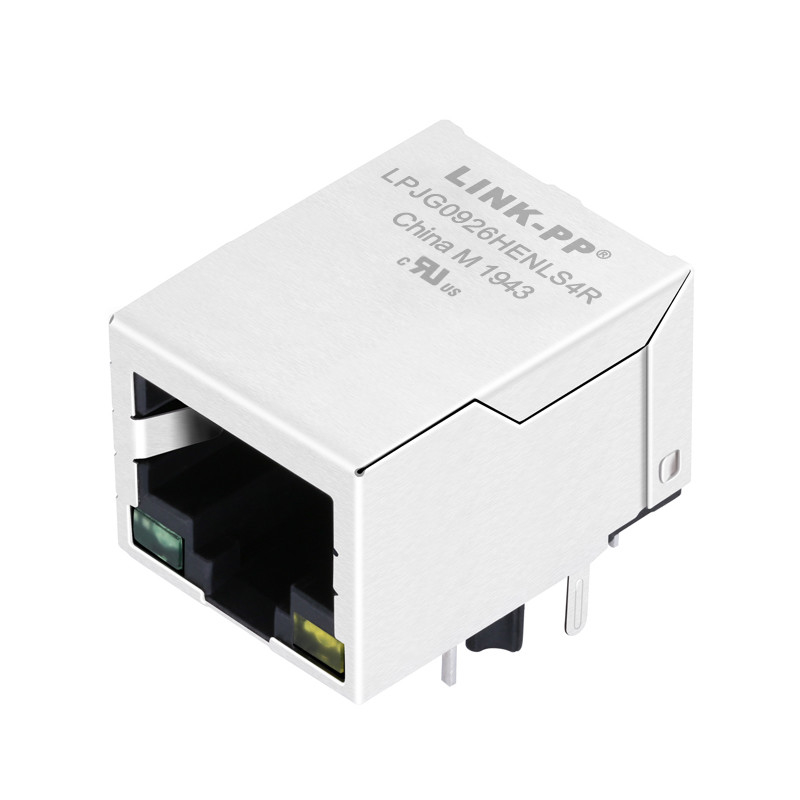

LPJG0926HENLS4R PoE+ RJ45 konektor dengan aliran kembali melalui lubang

LINK-PP Through-Hole Reflow Deskripsi:

Konektor LINK-PP RJ45 dengan Magnetik Terintegrasi memberikan kinerja yang sangat baik dan perisai EMI untuk antarmuka Ethernet.Jack Ethernet RJ45 ini menawarkan kecepatan kinerja 10/100/1000BaseT hingga 10Gb dengan atau tanpa kemampuan PoE / PoE +Banyak konfigurasi port 1xN, dan 2xN dan rentang suhu operasi yang diperpanjang dari -40°C - +85°C, membuat jack LINK-PP RJ45 cocok untuk penggunaan industri.Seri 0926 Integrated Magnetics RJ45 menyediakan THT pin untuk gelombang dan reflow solderingDi antara mereka, LPJG0926HENLS4R mengadopsi teknologi Through-Hole Reflow:

• 1. Dengan termoplastik PA46 + 30% G.F Housing Material dengan titik leleh yang tinggi dan penyerapan kelembaban rendah;
• 2. Dengan suhu aliran balik maksimum 250°C selama 5 detik, memastikan kinerja pengelasan yang optimal;
• 3Dengan pin yang memanjang 2,40mm Pin Length dari permukaan PCB, LPJG0926HENLS4R memastikan efektivitas pengelasan yang optimal.
• LINK-PP's LPJG0926HENLS4R avoids the problem that soldering points that are more than 1 mm away from the outer edge of RJ45 will not be soldered correctly because the reflow heat does not completely melt the solder paste;
• 4LPJG0926HENLS4R juga memiliki stabilitas mekanik yang lebih tinggi daripada produk RJ45 yang sebanding karena standoff yang sangat tinggi, memungkinkan aliran udara yang lebih baik dan ruang yang cukup untuk pasta solder;
• 5. LINK-PP menggunakan pasta solder viskositas tinggi dalam aplikasi solder reflow (THR).

Spesifikasi ListrikFIKATION @ 25°C:

IR reflow:

Pemanasan sebelumnya:

Suhu ((Ta-Tb):150-200°C

Waktu ((t1-t2):60-180s

Suhu tahan: 217°C

Waktu: 60-150 tahun

Max Temperature ((Tp):250 ((+0/-5°C)

Waktu Maksimal ((Tp): 5s

Kecepatan rata-rata:3°C/S Max

Kecepatan pendinginan rata-rata:6°C/S Max

Dari 25°C ke Produk keluar dari tungku:6 menit Max
