Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: LP5014NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$0.8
Kemasan rincian: T&R
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Nomor bagian: |
LP5014NL |
Merek yang kompatibel: |
Wurth |
Laju data: |
1000base-t |
Jumlah Saluran/Pelabuhan: |
ganda |
Poe: |
Non |
Jenis pemasangan: |
Smt |
Turn Rasio: |
1: 1 |
Kisaran suhu operasi: |
-40 ° C hingga +85 ° C. |
Nomor bagian: |
LP5014NL |
Merek yang kompatibel: |
Wurth |
Laju data: |
1000base-t |
Jumlah Saluran/Pelabuhan: |
ganda |
Poe: |
Non |
Jenis pemasangan: |
Smt |
Turn Rasio: |
1: 1 |
Kisaran suhu operasi: |
-40 ° C hingga +85 ° C. |

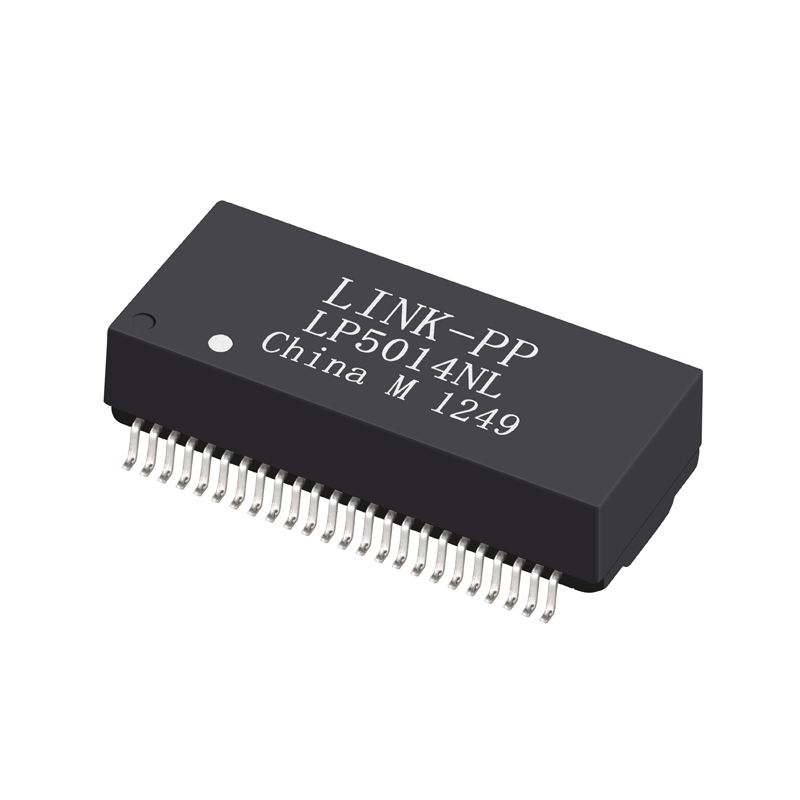

The LP5014NL dari LINK-PP adalah sebuah transformator isolasi Gigabit Ethernet dua port yang dirancang untuk aplikasi LAN 10/100/1000Base-T.
Ini menyediakan integritas sinyal yang sangat baik, isolasi tinggi, dan kinerja penekanan EMI yang kuat — ideal untuk kartu antarmuka jaringan, sakelar, router, dan sistem Ethernet industri.
| Parameter | Detail |
|---|---|
| Nomor Bagian | LP5014NL |
| Pabrikan | LINK-PP |
| Deskripsi | Transformator Ethernet Dual Port 1000BASE-T, Rasio Putaran 1:1, Paket SMT |
| Seri | XFMR 1000BASE-T Dual Port 1:1 SMT |
| Tipe Transformator | Transformator Antarmuka Isolasi dan Data |
| Aplikasi | 10/100/1000Base-T Ethernet (Non-PoE) |
| Rasio Putaran (TX / RX) | 1CT : 1CT |
| Konstruksi | Rangka Terbuka |
| Inti per Port | 16 |
| Tipe Pemasangan | Pemasangan Permukaan (SMT) |
| Dimensi (P × L × T) | 28.00 mm × 16.20 mm × 7.00 mm |
| Suhu Operasi | –40 °C hingga +85 °C |
| Tinggi Paket (inci/mm) | 0.276" / 7.00 mm |
| Panjang Paket (inci/mm) | 1.102" / 28.00 mm |
| Lebar Paket (inci/mm) | 0.638" / 16.20 mm |
| Kecepatan | 1000BASE-T |
| Jumlah Port | Ganda |
| Deteksi Polaritas Otomatis | Didukung (Auto-MDI/MDIX) |
| Kepatuhan RoHS / REACH | Ya |
| Tegangan Isolasi | 1500 Vrms (min) |
| Harga Satuan | Hubungi Penjualan LINK-PP untuk penawaran |
| Kasus Penggunaan Umum | Sakelar Ethernet, NIC, Router, Konverter Media, Gateway |
| Parameter | Spesifikasi Khas |
|---|---|
| Kehilangan Penyisipan | 1–100 MHz: ≤ 1.0 dB (maks) |
| Kehilangan Balik (min) | 1–30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60–80 MHz: 12 dB 100 MHz: 10 dB |
| Crosstalk (min) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| DCMR (min) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| Tegangan Isolasi | ≥ 1500 Vrms |
| Suhu Operasi | –40 °C ~ +85 °C |
