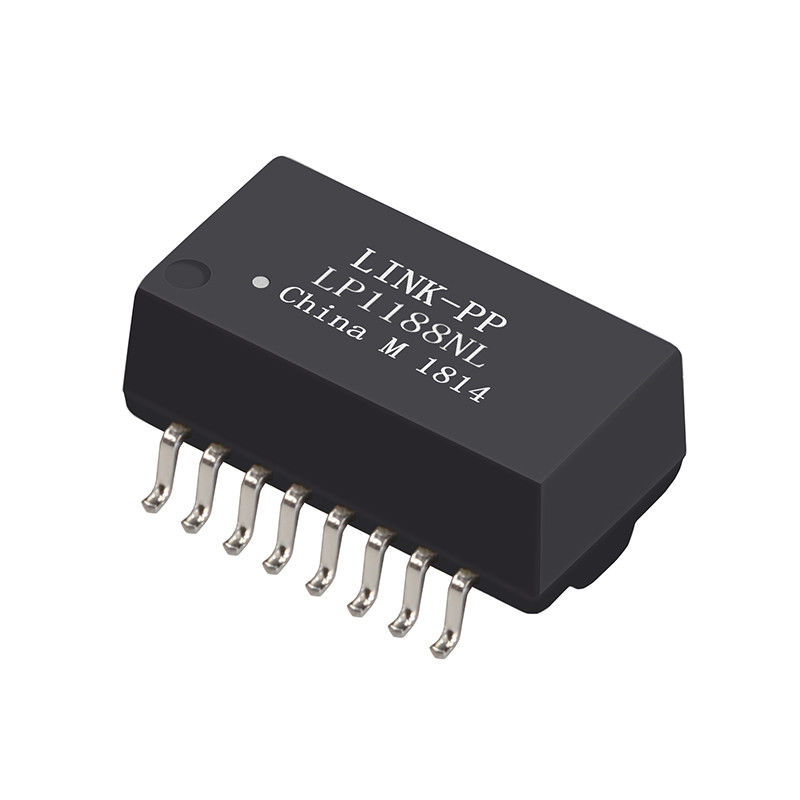

LP1188NL Single Port Ethernet Transformator Isolasi SMT 10/100Base-T 16 PIN

Tinjauan Modul Transformator Isolasi Ethernet SMD Port Tunggal LP1188NL


LP1188NL adalah modul magnetik Ethernet port tunggal berkinerja tinggi yang dirancang untuk mendukung kecepatan data jaringan 10/100 Base-T . Terbungkus dalam modul SMD (Surface-Mount Device) 16-pin yang ringkas, modul ini menawarkan isolasi galvanik, pencocokan impedansi, dan fungsionalitas integritas sinyal antara PHY Ethernet dan antarmuka kabel twisted-pair. Modul ini direkayasa untuk keandalan dalam aplikasi Ethernet tertanam, industri, dan konsumen.


Fitur Utama

• Mendukung kecepatan jaringan 10 Base-T dan 100 Base-TX.
• Konfigurasi port tunggal (1x10/100), footprint SMD 16-pin.
• Rasio belitan: 1CT : 1CT (sisi kirim dan terima) untuk kopling yang dioptimalkan.
• Rentang suhu operasi: –40 °C hingga +85 °C untuk toleransi lingkungan yang luas.
• Peringkat Hi-Pot (isolasi) biasanya 1500 Vrms (minimum) untuk keselamatan peralatan & insulasi.
• Sesuai dengan standar IEEE 802.3 (10/100 Base-T), bersertifikat RoHS, REACH, UL, ISO9001/14001 (melalui manufaktur LINK-PP).
• Desain magnetik berkinerja tinggi tanpa bingkai, dioptimalkan untuk penekanan EMI, tata letak papan yang ringkas, dan kompatibilitas reflow SMT.

Spesifikasi Listrik @25°C

Pertimbangan Desain & Pemilihan

• Konfirmasikan persyaratan kecepatan jaringan: Jika sistem Anda memerlukan Gigabit (1000 Base-T) atau lebih tinggi, pilih yang sesuai; LP1188NL dioptimalkan untuk 10/100 Base-T.
• Pastikan tata letak PCB mengakomodasi penempatan transformator di dekat jalur magnetik PHY atau RJ45 untuk integritas sinyal terbaik.
• Pertimbangkan peringkat tegangan isolasi relatif terhadap lingkungan keselamatan/regulasi sistem.
• Verifikasi kesesuaian profil reflow (SMT) dan ketinggian komponen maksimum, dengan mempertimbangkan batasan selungkup.
• Jika kemampuan PoE (Power-over-Ethernet) diperlukan, pastikan magnetik dan antarmuka RJ45 diberi peringkat yang sesuai (LP1188NL untuk NON-PoE).

Nomor Bagian Modul Magnetik Terkait:

Mengapa Memilih LINK-PP?

Kualitas & Keandalan

LINK-PP adalah pemimpin global dalam desain dan manufaktur Konektor RJ45 Terintegrasi dan Transformator Magnetik Diskrit.

Kami mematuhi standar produksi tertinggi, mengikuti pedoman kualitas ketat yang awalnya ditetapkan oleh Tyco Electronics. Semua pemasok bahan baku dipilih dan disetujui dengan cermat sesuai dengan standar Tyco sebelum memasuki proses produksi kami.

• Diproduksi di bawah kontrol kualitas yang ketat
• Bersertifikat ISO 9001:2008
• Sesuai dengan UL, REACH, dan RoHS
• Pemasok OEM untuk Tyco Electronics selama 9 tahun
• Berkomitmen pada kebijakan perlindungan lingkungan yang aktif
• Pengujian modul 100% — setiap unit diuji, bukan hanya sampel
